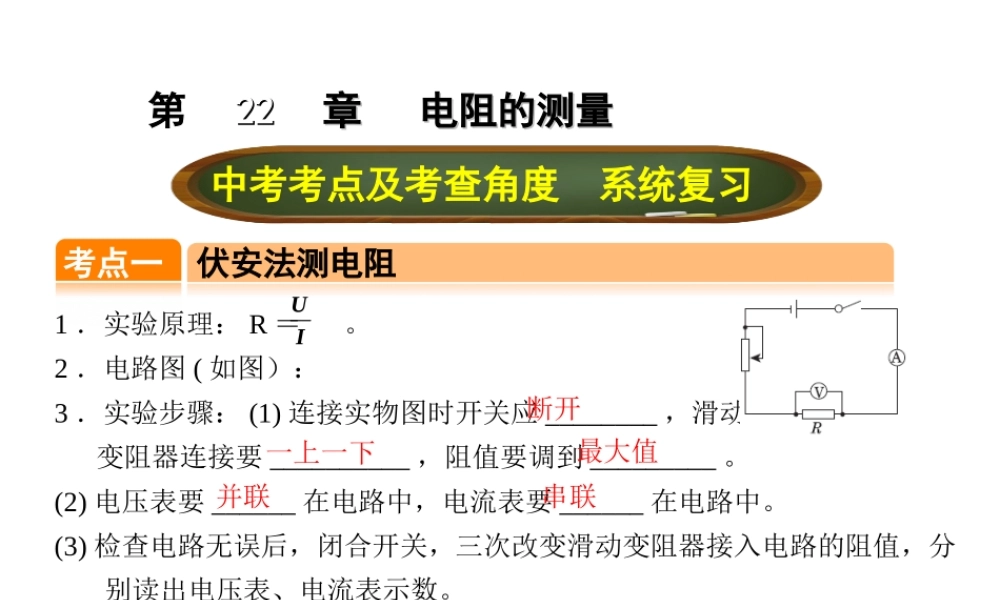

第 2222 章 电阻的测量章 电阻的测量 中考考点及考查角度 系统复习考点一 伏安法测电阻1 ．实验原理： R ＝。2 ．电路图 ( 如图）：3 ．实验步骤： (1) 连接实物图时开关应 ________ ，滑动 变阻器连接要 __________ ，阻值要调到 _________ 。(2) 电压表要 ______ 在电路中，电流表要 ______ 在电路中。(3) 检查电路无误后，闭合开关，三次改变滑动变阻器接入电路的阻值，分别读出电压表、电流表示数。(4) 算出三次定值电阻的阻值，求出平均值。拓展：本实验中滑动变阻器的作用：改变被测电阻两端电压，并同时保护电路。断开UI一上一下最大值并联串联【例 1 】〈 2016· 济宁〉小希在测额定电压为 2.5V 的小灯泡电阻时，设计了如图甲所示的电路图。(1) 实验时，小希按电路图连接了电路，闭合开关，在调节滑动变阻器的过程中，发现电压表示数突然变大，电流表无示数，其可能的原因是： ___________ 。排除故障后，小希通过实验测量了多组实验数据并画出了 I U 图像，如图乙所示。灯泡 L 断路(2) 小灯泡正常发光时的电阻为 ____Ω 。(3) 选取图像中的三组数据，通过计算后发现电阻值相差较大，你对这一现象的解释是 __________________________ 。10灯泡灯丝的电阻跟温度有关(1) 闭合开关，在调节滑动变阻器的过程中，发现电压表示数突然变大，电流表无示数，说明电压表并联部分断路，原因可能是灯泡 L 断路；(2) 小灯泡正常发光时的电压 U ＝ 2.5V ，由图像可知通过的电流 I ＝0.25A ，由 I ＝可得，此时灯泡的电阻 R ＝＝ 10Ω ；(3) 实验过程中，灯丝的长度、横截面积、材料都不变，电压不同， 灯丝温度不同，电阻大小不同，所以灯泡灯丝的电阻跟温度有关。UR2 5V= 0 25AU.R.举一反三训练1. 〈 2015· 天津〉用伏安法测量某定值电阻 R 的阻值。(1) 请按照图甲所示的电路图，用笔画线代替导线，完成图乙的电路连接。(2) 根据实验需要在虚线框内设计一个记录表格；并将某次实验的电表示数 ( 图丙所示 ) 及计算结果填入表中。解： (1) 如图所示。(2) 如下表所示：考点二 特殊方法测电阻1 ．只有电压表：“”利用已知电阻间接测出电流大小，根据 串等流 特点将被测对象与已知电阻串联，再利用电压表测出两者电压，利用所测量的“”量导出表达式，可记为 压表等流串 。方法一：如图甲所示。① 闭合开关 S ，滑片移至阻值最小位置记下电压表示数 U1...
