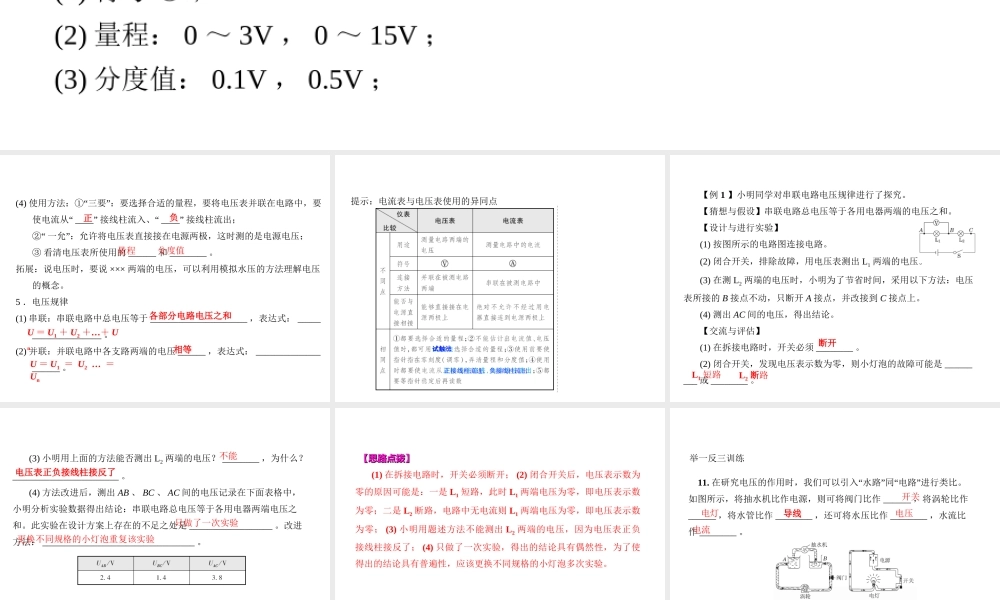

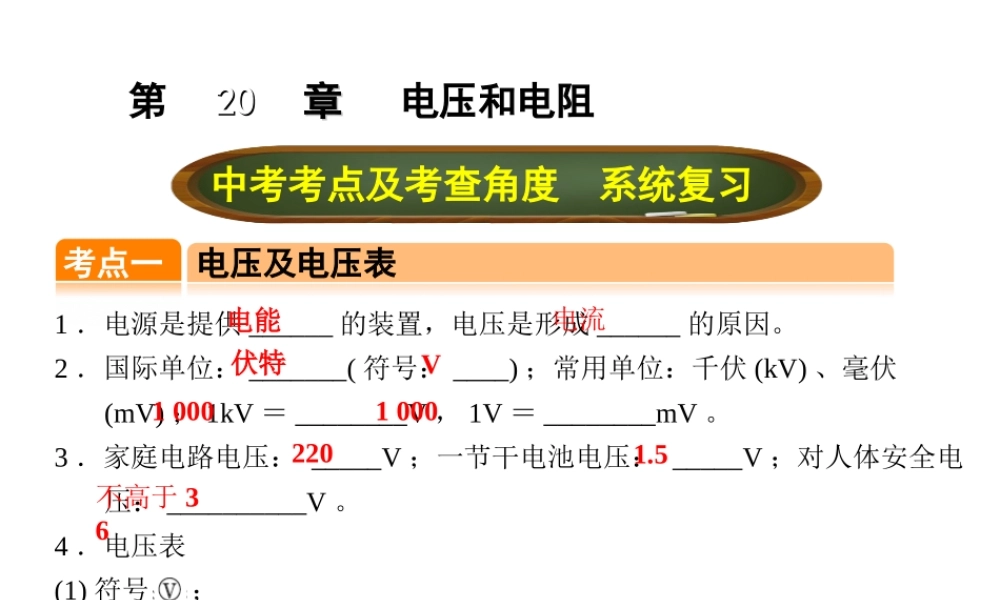

第 2020 章 章 电压和电阻 中考考点及考查角度 系统复习考点一 电压及电压表1 ．电源是提供 ______ 的装置，电压是形成 ______ 的原因。2 ．国际单位： _______( 符号： ____) ；常用单位：千伏 (kV) 、毫伏(mV) ； 1kV ＝ ________V ， 1V ＝ ________mV 。3 ．家庭电路电压： _____V ；一节干电池电压： _____V ；对人体安全电压： __________V 。4 ．电压表(1) 符号： ；(2) 量程： 0 ～ 3V ， 0 ～ 15V ；(3) 分度值： 0.1V ， 0.5V ；伏特电流电能1 000V2201 0001.5不高于 36(4)“”使用方法：① 三要 ：要选择合适的量程，要将电压表并联在电路中，要“使电流从 ____”“接线柱流入、 ____” 接线柱流出；“②”一允 ：允许将电压表直接接在电源两极，这时测的是电源电压；③ 看清电压表所使用的 ______ 和 ________ 。拓展：说电压时，要说 ××× 两端的电压，可以利用模拟水压的方法理解电压的概念。5 ．电压规律(1) 串联：串联电路中总电压等于 _____________________ ，表达式： ____________________ 。(2) 并联：并联电路中各支路两端的电压 ______ ，表达式： ____________________ 。量程各部分电路电压之和正负相等U ＝ U1 ＋ U2…＋＋ Un U ＝ U1 ＝ U2 … ＝Un 分度值提示：电流表与电压表使用的异同点试触法正接线柱流进，负接线柱流出【例 1 】小明同学对串联电路电压规律进行了探究。【猜想与假设】串联电路总电压等于各用电器两端的电压之和。【设计与进行实验】(1) 按图所示的电路图连接电路。(2) 闭合开关，排除故障，用电压表测出 L1 两端的电压。(3) 在测 L2 两端的电压时，小明为了节省时间，采用以下方法：电压表所接的 B 接点不动，只断开 A 接点，并改接到 C 接点上。(4) 测出 AC 间的电压，得出结论。【交流与评估】(1) 在拆接电路时，开关必须 ________ 。(2) 闭合开关，发现电压表示数为零，则小灯泡的故障可能是 _________ 或 ________ 。断开L1 短路L2 断路(3) 小明用上面的方法能否测出 L2 两端的电压？ ________ ，为什么？_______________________ 。(4) 方法改进后，测出 AB 、 BC 、 AC 间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是 __________________ 。改进方法： _...
