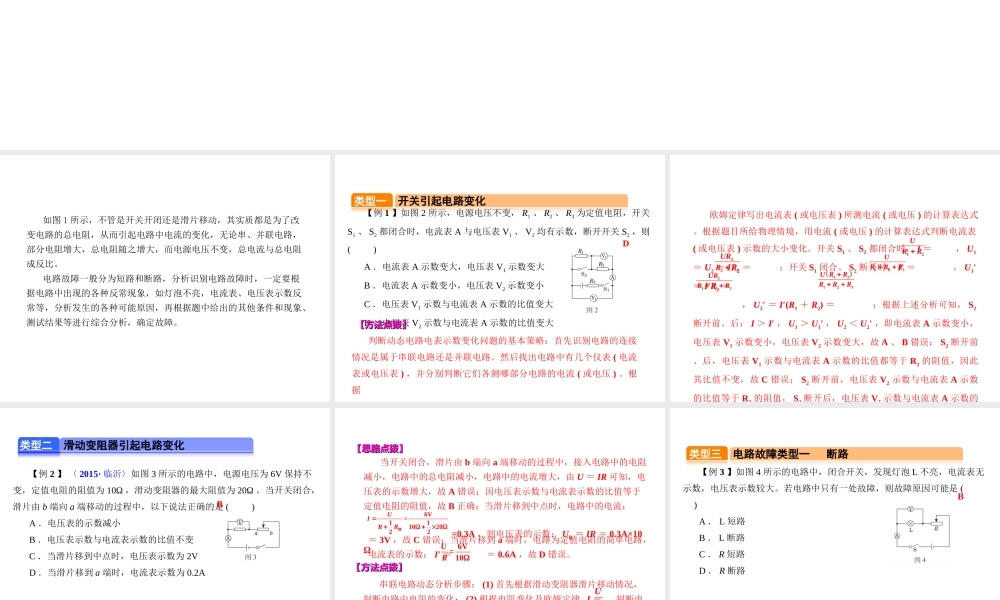

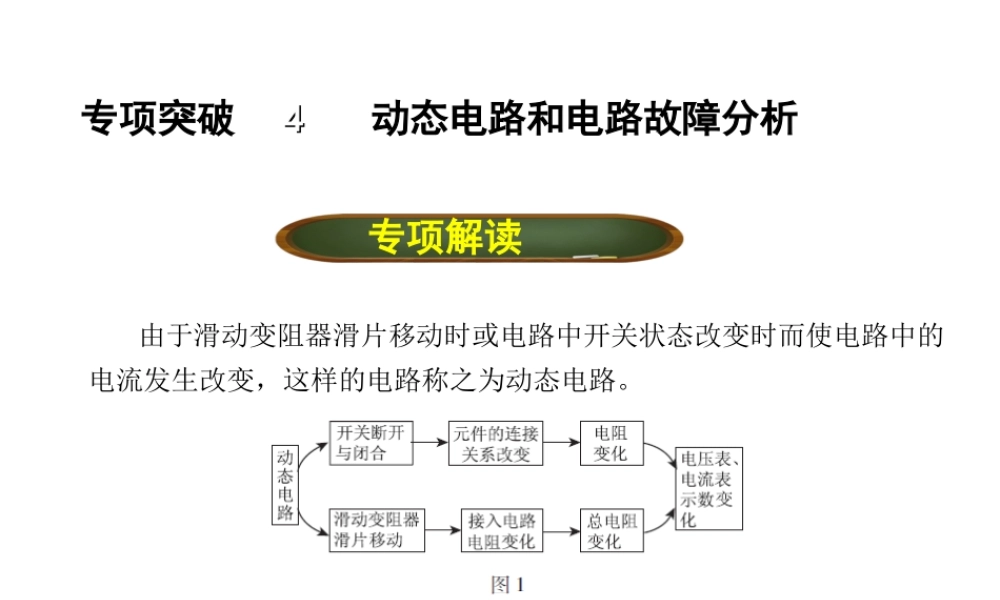

专项突破 44 动态电路和电路故障分析 专项解读由于滑动变阻器滑片移动时或电路中开关状态改变时而使电路中的电流发生改变，这样的电路称之为动态电路。如图 1 所示，不管是开关开闭还是滑片移动，其实质都是为了改变电路的总电阻，从而引起电路中电流的变化，无论串、并联电路，部分电阻增大，总电阻随之增大，而电源电压不变，总电流与总电阻成反比。电路故障一般分为短路和断路，分析识别电路故障时，一定要根据电路中出现的各种反常现象，如灯泡不亮，电流表、电压表示数反常等，分析发生的各种可能原因，再根据题中给出的其他条件和现象、测试结果等进行综合分析，确定故障。【例 1 】如图 2 所示，电源电压不变， R1 、 R2 、 R3 为定值电阻，开关S1 、 S2 都闭合时，电流表 A 与电压表 V1 、 V2 均有示数，断开开关 S2 ，则( )A ．电流表 A 示数变大，电压表 V1 示数变大B ．电流表 A 示数变小，电压表 V2 示数变小C ．电压表 V1 示数与电流表 A 示数的比值变大D ．电压表 V2 示数与电流表 A 示数的比值变大类型一 开关引起电路变化判断动态电路电表示数变化问题的基本策略：首先识别电路的连接情况是属于串联电路还是并联电路。然后找出电路中有几个仪表 ( 电流表或电压表 ) ，并分别判断它们各测哪部分电路的电流 ( 或电压 ) 。根据【方法点拨】【方法点拨】D欧姆定律写出电流表 ( 或电压表 ) 所测电流 ( 或电压 ) 的计算表达式。根据题目所给物理情境，用电流 ( 或电压 ) 的计算表达式判断电流表( 或电压表 ) 示数的大小变化。开关 S1 、 S2 都闭合时， I ＝， U1＝ U2 ＝ IR2 ＝；开关 S1 闭合、 S2 断开时， I′ ＝， U1′＝ I′R2 ＝ ， U2′ ＝ I′(R1 ＋ R2) ＝；根据上述分析可知， S2断开前、后： I ＞ I′ ， U1 ＞ U1′ ， U2 ＜ U2′ ，即电流表 A 示数变小，电压表 V1 示数变小，电压表 V2 示数变大，故 A 、 B 错误； S2 断开前、后，电压表 V1 示数与电流表 A 示数的比值都等于 R2 的阻值，因此其比值不变，故 C 错误； S2 断开前，电压表 V2 示数与电流表 A 示数的比值等于 R2 的阻值， S2 断开后，电压表 V2 示数与电流表 A 示数的比值等于 R1 、 R2 的电阻之和，因此其比值变大，故 D 正确。12URR223URRR123URRR2123URRRR12123U RRRRR（）...
