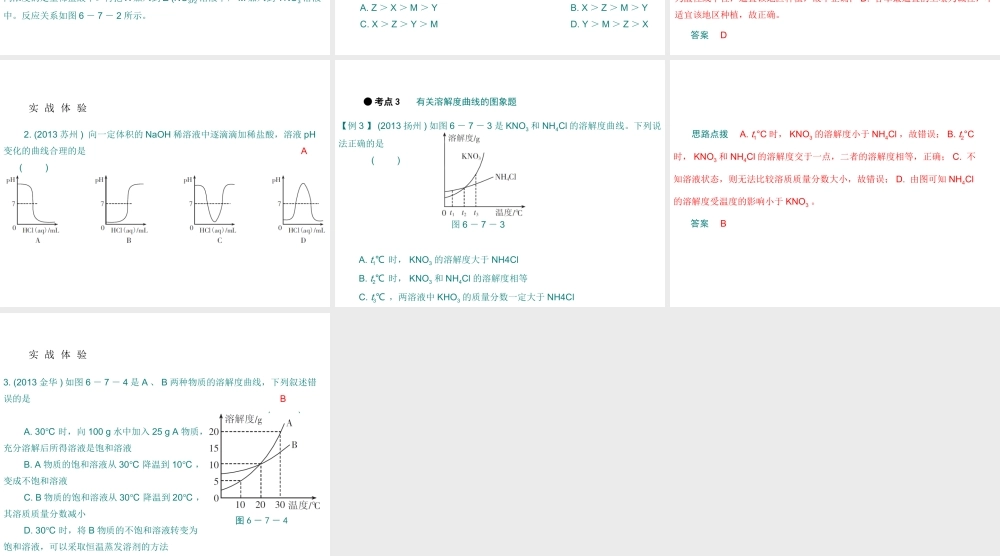

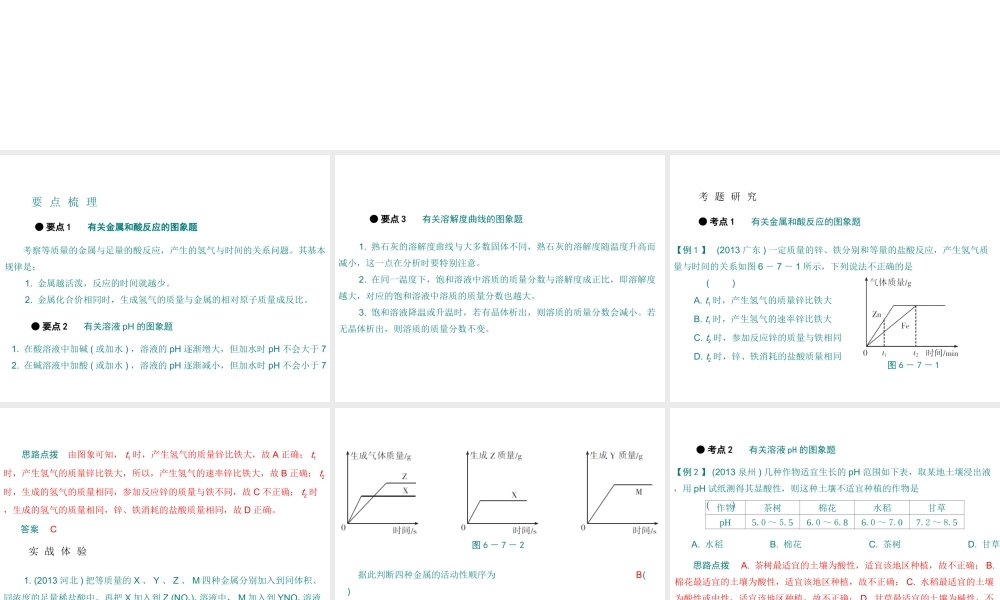

第六部分 专题训练专题七 微观示意图与图象题分析 要 点 梳 理 ● 要点 1 有关金属和酸反应的图象题 考察等质量的金属与足量的酸反应，产生的氢气与时间的关系问题。其基本规律是： 1. 金属越活泼，反应的时间就越少。 2. 金属化合价相同时，生成氢气的质量与金属的相对原子质量成反比。● 要点 2 有关溶液 pH 的图象题 1. 在酸溶液中加碱 ( 或加水 ) ，溶液的 pH 逐渐增大，但加水时 pH 不会大于 7 。 2. 在碱溶液中加酸 ( 或加水 ) ，溶液的 pH 逐渐减小，但加水时 pH 不会小于 7 。● 要点 3 有关溶解度曲线的图象题 1. 熟石灰的溶解度曲线与大多数固体不同，熟石灰的溶解度随温度升高而减小，这一点在分析时要特别注意。 2. 在同一温度下，饱和溶液中溶质的质量分数与溶解度成正比，即溶解度越大，对应的饱和溶液中溶质的质量分数也越大。 3. 饱和溶液降温或升温时，若有晶体析出，则溶质的质量分数会减小。若无晶体析出，则溶质的质量分数不变。 考 题 研 究 ● 考点 1 有关金属和酸反应的图象题 【例 1 】 (2013 广东 ) 一定质量的锌、铁分别和等量的盐酸反应，产生氢气质量与时间的关系如图 6 － 7 － 1 所示，下列说法不正确的是( ) A. t1 时，产生氢气的质量锌比铁大 B. t1 时，产生氢气的速率锌比铁大 C. t2 时，参加反应锌的质量与铁相同 D. t2 时，锌、铁消耗的盐酸质量相同图 6 － 7 － 1 思路点拨 由图象可知， t1 时，产生氢气的质量锌比铁大，故 A 正确； t1时，产生氢气的质量锌比铁大，所以，产生氢气的速率锌比铁大，故 B 正确； t2时，生成的氢气的质量相同，参加反应锌的质量与铁不同，故 C 不正确； t2 时，生成的氢气的质量相同，锌、铁消耗的盐酸质量相同，故 D 正确。 答案 C 实 战 体 验 1. (2013 河北 ) 把等质量的 X 、 Y 、 Z 、 M 四种金属分别加入到同体积、同浓度的足量稀盐酸中。再把 X 加入到 Z (NO3)2 溶液中， M 加入到 YNO3 溶液中。反应关系如图 6 － 7 － 2 所示。图 6 － 7 － 2 据此判断四种金属的活动性顺序为 ( ) A. Z ＞ X ＞ M ＞ Y B. X ＞ Z ＞ M ＞ Y C. X ＞ Z ＞ Y ＞ M D. Y ＞ M ＞ Z ＞ X B● 考点 2 有关溶液 pH 的图象题 【例 2 】 (2013 泉州 ) 几种作物适宜生长的 pH 范围如...
