第十九讲　生活用电测试题VIP免费

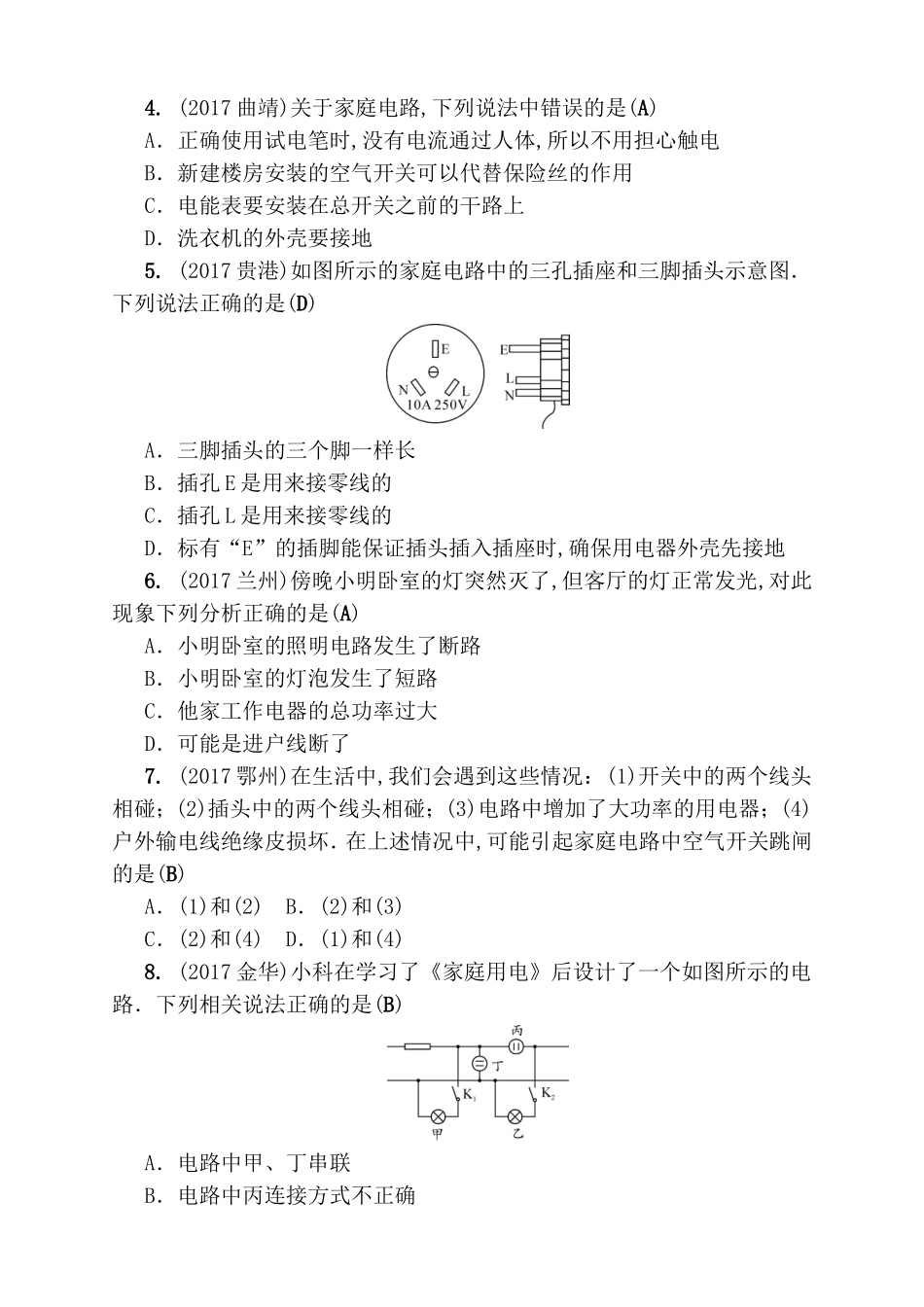

第十九讲生活用电(分值：37分建议时间：30分钟)基础过关一、选择题(每小题2分,共20分)1.(2017北京)下列选项中符合安全用电要求的是(B)A．用湿手按已接电源的插座上的开关B．及时更换家庭电路中绝缘皮老化、破损的导线C．在未断开电源开关的情况下,用湿布擦拭电视机D．把用电器的三脚插头改为两脚插头接在两孔插座上使用2.(2017玉林、崇左)如图所示的电工带电操作中,不会发生触电事故的是(B)A．甲B．乙C．丙D．丁3.(2017聊城改编)如图所示的做法符合安全用电原则的是(C)4.(2017曲靖)关于家庭电路,下列说法中错误的是(A)A．正确使用试电笔时,没有电流通过人体,所以不用担心触电B．新建楼房安装的空气开关可以代替保险丝的作用C．电能表要安装在总开关之前的干路上D．洗衣机的外壳要接地5.(2017贵港)如图所示的家庭电路中的三孔插座和三脚插头示意图．下列说法正确的是(D)A．三脚插头的三个脚一样长B．插孔E是用来接零线的C．插孔L是用来接零线的D．标有“E”的插脚能保证插头插入插座时,确保用电器外壳先接地6.(2017兰州)傍晚小明卧室的灯突然灭了,但客厅的灯正常发光,对此现象下列分析正确的是(A)A．小明卧室的照明电路发生了断路B．小明卧室的灯泡发生了短路C．他家工作电器的总功率过大D．可能是进户线断了7.(2017鄂州)在生活中,我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏．在上述情况中,可能引起家庭电路中空气开关跳闸的是(B)A．(1)和(2)B．(2)和(3)C．(2)和(4)D．(1)和(4)8.(2017金华)小科在学习了《家庭用电》后设计了一个如图所示的电路．下列相关说法正确的是(B)A．电路中甲、丁串联B．电路中丙连接方式不正确C．闭合开关K1、K2,甲灯亮、乙灯不亮,说明乙灯被短路D．用测电笔检测丙插座的两孔时,测电笔氖管都能发光9.(2017宁波)如图是家庭电路示意图．下列说法正确的是(D)A．电能表示数的单位是千瓦B．与开关S直接相连的导线a是零线C．若在导线a和b之间接一个灯泡L1,则L1与L串联D．若c处断开,洗衣机插头插入插座,洗衣机虽能工作但有安全隐患10.(2017烟台)如图是小明家的部分电路,他将电饭煲的插头插入三孔插座后,正在烧水的电热水壶突然停止工作,但电灯仍正常发光．拔出电饭煲的插头,电热水壶仍不能工作,用试电笔分别测试插座的左、右孔,氖管均发光．若电路中只有一处故障,则(C)A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路二、填空题(每空1分,共8分)11.(2017东营)通常情况下,家庭电路中各个用电器的通断,不应该影响其他用电器的通断,所以用电器应该_并联_(选填“串联”或“并联”)后接在电路中,控制用电器的开关要连接在_火线_(选填“火线”或“零线”)和用电器之间．12.(2016连云港改编)如图所示,是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线和零线,此时测电笔氖管_不发光_(选填“发光”或“不发光”)；家庭电路中火线与零线之间的电压为_220_V,当家庭电路中电流超过一定限度时,_熔断器或熔丝_会自动熔断,保护电路．13.(2017自贡)电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示．当S闭合后,再分别闭合S1、S2、S3(每次只能闭合其中之一)时,可能出现以下三种情况,试判断(选填“短路”“断路”或“正常”)：(1)L0不亮,说明该支路_断路_．(2)L0正常发光,说明该支路_短路_．(3)L0发光呈暗红色,说明该支路_正常_．三、作图题(每小题3分,共6分)14.(2017云南)请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路：答图：15.(2017青岛)如图所示家庭电路,吊灯L1和L2由开关S控制,墙上有一个固定的三孔插座．请把电路连接完整．答图：四、简答题(3分)16.(2016山西)试电笔的结构如图所示,它由两个金属电极、氖管、弹簧和一个阻值约为一百万欧姆的电阻——高电阻等组成．使用试电笔时,手要接触试电笔尾部的金属电极,使火线、试电笔、人体与大地构成一个回路,这时有很弱电流通过试电笔,因此氖管会发光．使用试电笔时,人体通过试电笔与火线相连,为什么没有...
