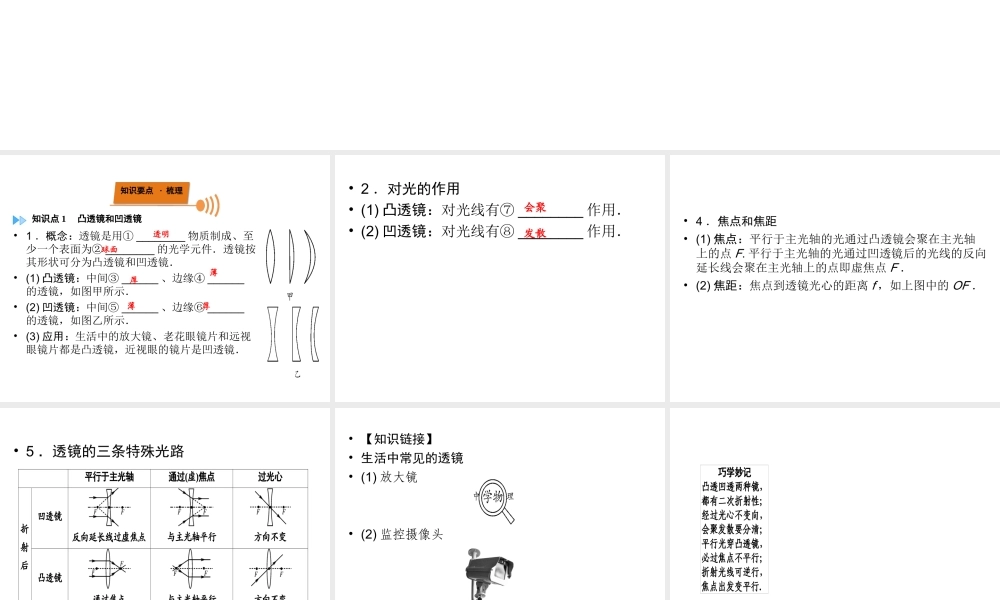

教材同步复习第一部分 第五章 透镜及其应用知识要点 · 梳理知识点 1 凸透镜和凹透镜 • 1 ．概念：透镜是用① ________ 物质制成、至少一个表面为② ________ 的光学元件．透镜按其形状可分为凸透镜和凹透镜．• (1) 凸透镜：中间③ ______ 、边缘④ ______的透镜，如图甲所示．• (2) 凹透镜：中间⑤ ______ 、边缘⑥ ______的透镜，如图乙所示．• (3) 应用：生活中的放大镜、老花眼镜片和远视眼镜片都是凸透镜，近视眼的镜片是凹透镜．透明 球面 厚 薄 薄 厚 • 2 ．对光的作用• (1) 凸透镜：对光线有⑦ ________ 作用．• (2) 凹透镜：对光线有⑧ ________ 作用．会聚 发散 • 4 ．焦点和焦距• (1) 焦点：平行于主光轴的光通过凸透镜会聚在主光轴上的点 F. 平行于主光轴的光通过凹透镜后的光线的反向延长线会聚在主光轴上的点即虚焦点 F ．• (2) 焦距：焦点到透镜光心的距离 f ，如上图中的 OF ．• 5 ．透镜的三条特殊光路 平行于主光轴 通过(虚)焦点 过光心 凹透镜 反向延长线过虚焦点 与主光轴平行 方向不变 折射后 凸透镜 通过焦点 与主光轴平行 方向不变 • 【知识链接】 • 生活中常见的透镜• (1) 放大镜• (2) 监控摄像头 巧学妙记凸透凹透两种镜，都有二次折射性；经过光心不变向，会聚发散要分清；平行光穿凸透镜，必过焦点不平行；折射光线可逆行，焦点出发变平行. 知识点 2 凸透镜成像的规律及应用• 1 ．透镜成像时的三个物理量• (1) 焦距：透镜的焦点到光心的距离，用 f 表示．• (2) 物距：物体到透镜的距离叫做物距，用 u 表示．• (3) 像距：像到透镜的距离叫做像距，用 v 表示．• 2 ．凸透镜成像规律的光路分析• 利用凸透镜三条特殊光线中的任意两条可以画出相应的光路图，从而判断出像距的大小和成像的具体情况．• (1) 当 u ＞ 2f 时，成倒立、⑩ ________ 的⑪ ________ ，此时 f ＜ v ＜ 2f. 光路如图所示．缩小 实像 •(2) 当 u ＝ 2f 时，成倒立、⑫ ________ 的实像，此时 v ＝ 2f. 光路如图所示．•(3) 当 f ＜ u ＜ 2f 时，成倒立、放大的⑬ ________ ，此时 v ＞ 2f. 光路如图所示．等大 实像 •(4) 当 u ＝ f 时，折射光线是一束平行光线，不能相交，其反向延长线也不能相交，所以⑭ ________ 成像．光路如图所示．•(5) 当 u ＜ f 时，...
