（河北专版）中考物理 第一部分 系统复习 成绩基石 第14讲 欧姆定律课件-人教版初中九年级全册物理课件VIP专享

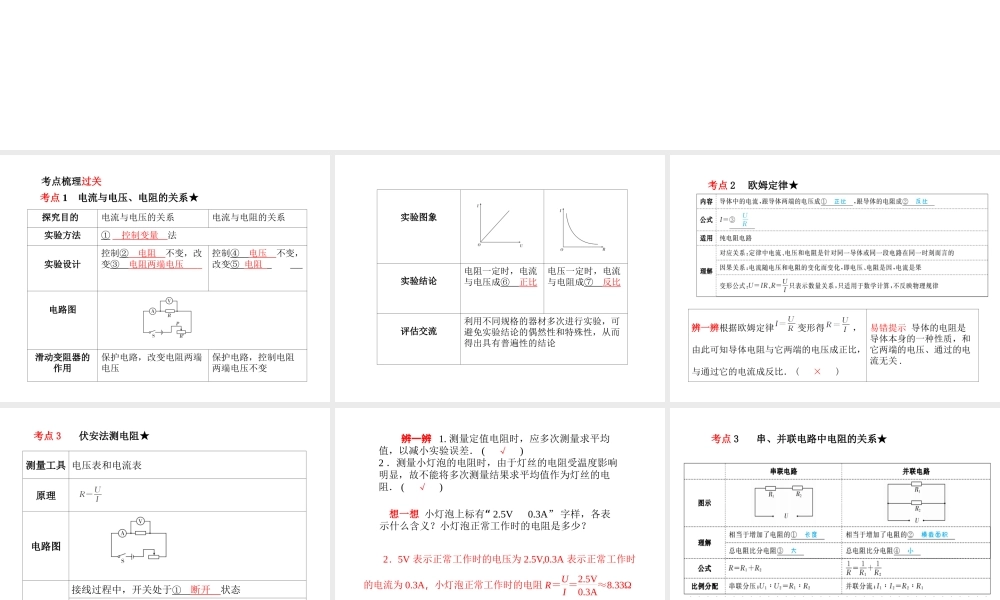

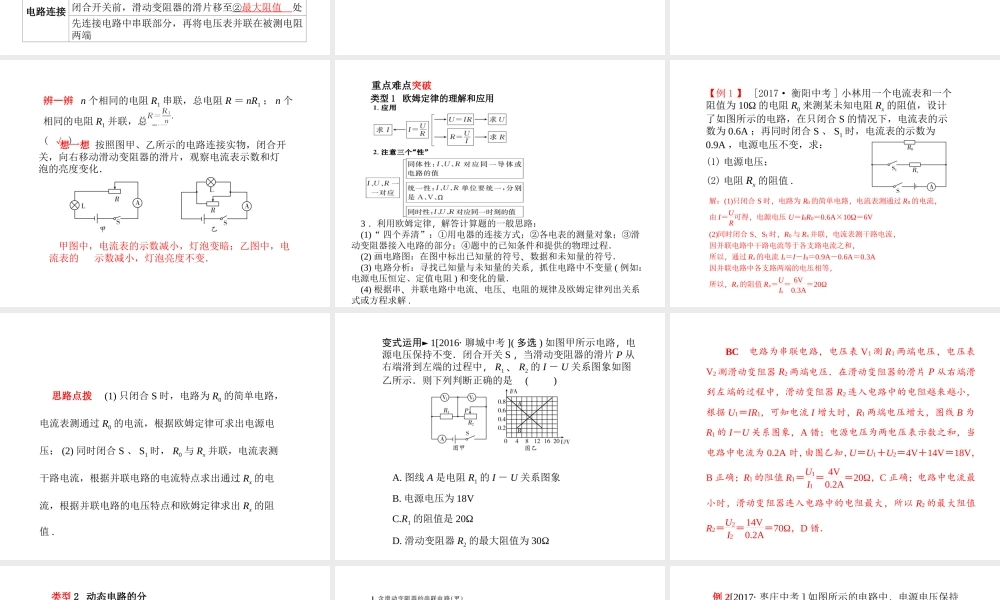

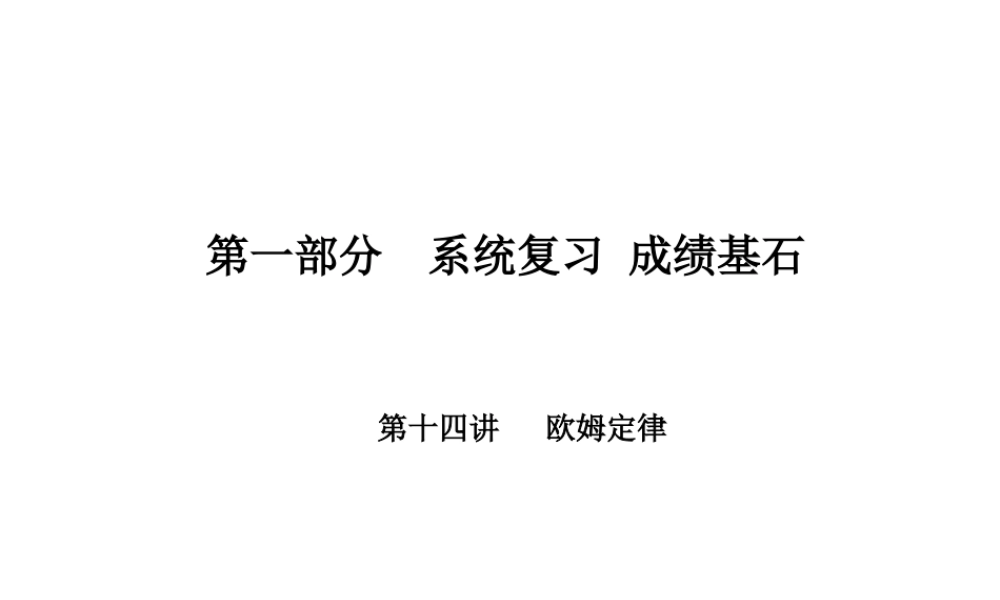

第一部分 系统复习 成绩基石第十四讲 欧姆定律考点梳理过关考点 1 电流与电压、电阻的关系★探究目的 电流与电压的关系电流与电阻的关系实验方法① 控制变量 法实验设计控制② 电阻 不变，改变③ 电阻两端电压 控制④ 电压 不变，改变⑤ 电阻 电路图滑动变阻器的作用保护电路，改变电阻两端电压保护电路，控制电阻两端电压不变实验图象实验结论电阻一定时，电流与电压成⑥ 正比 电压一定时，电流与电阻成⑦ 反比 评估交流利用不同规格的器材多次进行实验，可避免实验结论的偶然性和特殊性，从而得出具有普遍性的结论考点 2 欧姆定律★辨一辨根据欧姆定律 变形得 ，由此可知导体电阻与它两端的电压成正比，与通过它的电流成反比． ( × )易错提示 导体的电阻是导体本身的一种性质，和它两端的电压、通过的电流无关 .考点 3 伏安法测电阻★测量工具 电压表和电流表原理电路图 电路连接接线过程中，开关处于① 断开 状态闭合开关前，滑动变阻器的滑片移至②最大阻值 处先连接电路中串联部分，再将电压表并联在被测电阻两端 辨一辨 1. 测量定值电阻时，应多次测量求平均值，以减小实验误差． ( √ )2 ．测量小灯泡的电阻时，由于灯丝的电阻受温度影响明显，故不能将多次测量结果求平均值作为灯丝的电阻． ( √ )想一想 小灯泡上标有“ 2.5V 0.3A” 字样，各表示什么含义？小灯泡正常工作时的电阻是多少？2．5V 表示正常工作时的电压为 2.5V,0.3A 表示正常工作时的电流为 0.3A，小灯泡正常工作时的电阻 R＝UI ＝2.5V0.3A≈8.33Ω考点 3 串、并联电路中电阻的关系★ 想一想 按照图甲、乙所示的电路连接实物，闭合开关，向右移动滑动变阻器的滑片，观察电流表示数和灯泡的亮度变化．甲图中，电流表的示数减小，灯泡变暗；乙图中，电流表的 示数减小，灯泡亮度不变．辨一辨 n 个相同的电阻 R1 串联，总电阻 R ＝ nR1 ； n 个相同的电阻 R1 并联，总电阻 ( √ )重点难点突破类型 1 欧姆定律的理解和应用3 ．利用欧姆定律，解答计算题的一般思路：(1)“ 四个弄清”：①用电器的连接方式；②各电表的测量对象；③滑动变阻器接入电路的部分；④题中的已知条件和提供的物理过程．(2) 画电路图：在图中标出已知量的符号、数据和未知量的符号．(3) 电路分析：寻找已知量与未知量的关系，抓住电路中不变量 ( 例如：电源电压恒定、定值电阻 ) 和变化的量．(4) 根据串、并联...
