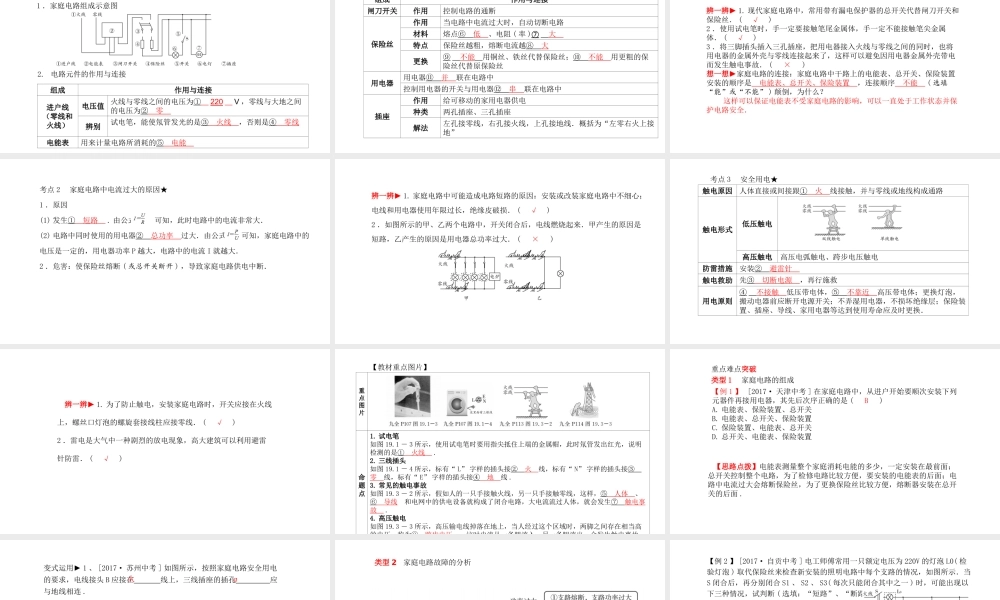

第一部分 系统复习 成绩基石 第十六讲 生活用电 考点梳理过关考点 1 家庭电路的组成1 ．家庭电路组成示意图2. 电路元件的作用与连接组成作用与连接进户线（零线和火线）电压值火线与零线之间的电压为① 220 V ，零线与大地之间的电压为② 零 辨别试电笔，能使氖管发光的是③ 火线 ，否则是④ 零线 电能表用来计量电路所消耗的⑤ 电能 组成作用与连接闸刀开关作用控制电路的通断保险丝作用当电路中电流过大时，自动切断电路材料熔点⑥ 低 、电阻 ( 率 )⑦ 大 特点保险丝越粗，熔断电流越⑧ 大更换⑨ 不能 用铜丝、铁丝代替保险丝；⑩ 不能 用更粗的保险丝代替原保险丝用电器用电器 ⑪并 联在电路中控制用电器的开关与用电器 ⑫串 联在电路中插座作用给可移动的家用电器供电种类两孔插座、三孔插座解法左孔接零线，右孔接火线，上孔接地线．概括为“左零右火上接地”辨一辨► 1. 现代家庭电路中，常用带有漏电保护器的总开关代替闸刀开关和保险丝． ( √ )2 ．使用试电笔时，手一定要接触笔尾金属体，手一定不能接触笔尖金属体． ( √ )3 ．将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与零线连接起来了，这样可以避免因用电器金属外壳带电而发生触电事故． ( × )想一想►家庭电路的连接：家庭电路中干路上的电能表、总开关、保险装置安装的顺序是 电能表、总开关、保险装置 ，连接顺序 不能 ( 选填“能”或“不能” ) 颠倒，为什么？ 这样可以保证电能表不受家庭电路的影响，可以一直处于工作状态并保护电路安全．考点 2 家庭电路中电流过大的原因★1 ．原因(1) 发生① 短路 . 由公式 可知，此时电路中的电流非常大．(2) 电路中同时使用的用电器② 总功率 过大．由公式 可知，家庭电路中的电压是一定的，用电器功率 P 越大，电路中的电流 I 就越大．2 ．危害：使保险丝熔断 ( 或总开关断开 ) ，导致家庭电路供电中断．辨一辨► 1. 家庭电路中可能造成电路短路的原因：安装或改装家庭电路中不细心；电线和用电器使用年限过长，绝缘皮破损． ( √ )2 ．如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来．甲产生的原因是短路，乙产生的原因是用电器总功率过大． ( × )考点 3 安全用电★触电原因人体直接或间接跟① 火 线接触，并与零线或地线构成通路触电形式低压触电高压触电高压电弧触电、跨步电压触电防...
