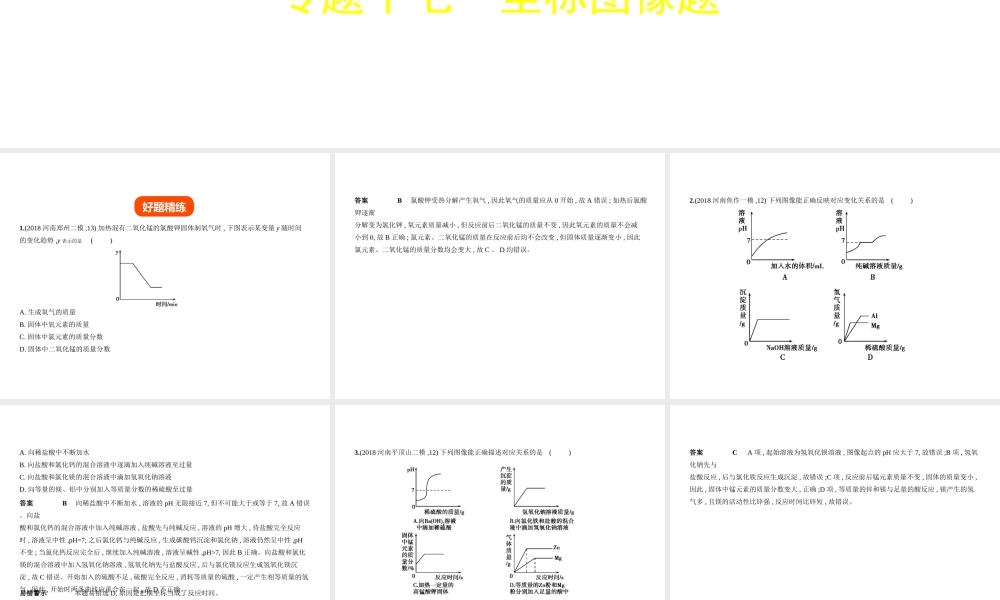

专题十七 坐标图像题中考化学 ( 河南专用 )1.(2018 河南郑州二模 ,13) 加热混有二氧化锰的氯酸钾固体制氧气时 , 下图表示某变量 y 随时间的变化趋势 ,y 表示的是 ( ) A. 生成氧气的质量B. 固体中氧元素的质量C. 固体中氯元素的质量分数D. 固体中二氧化锰的质量分数好题精练答案 B 氯酸钾受热分解产生氧气 , 因此氧气的质量应从 0 开始 , 故 A 错误 ; 加热后氯酸钾逐渐分解变为氯化钾 , 氧元素质量减小 , 但反应前后二氧化锰的质量不变 , 因此氧元素的质量不会减小到 0, 故 B 正确 ; 氯元素、二氧化锰的质量在反应前后均不会改变 , 但固体质量逐渐变小 , 因此氯元素、二氧化锰的质量分数均会变大 , 故 C 、 D 均错误。2.(2018 河南焦作一模 ,12) 下列图像能正确反映对应变化关系的是 ( ) A. 向稀盐酸中不断加水B. 向盐酸和氯化钙的混合溶液中逐滴加入纯碱溶液至过量C. 向盐酸和氯化镁的混合溶液中滴加氢氧化钠溶液D. 向等量的镁、铝中分别加入等质量分数的稀硫酸至过量答案 B 向稀盐酸中不断加水 , 溶液的 pH 无限接近 7, 但不可能大于或等于 7, 故 A 错误。向盐酸和氯化钙的混合溶液中加入纯碱溶液 , 盐酸先与纯碱反应 , 溶液的 pH 增大 , 待盐酸完全反应时 , 溶液呈中性 ,pH=7; 之后氯化钙与纯碱反应 , 生成碳酸钙沉淀和氯化钠 , 溶液仍然呈中性 ,pH不变 ; 当氯化钙反应完全后 , 继续加入纯碱溶液 , 溶液呈碱性 ,pH>7, 因此 B 正确。向盐酸和氯化镁的混合溶液中加入氢氧化钠溶液 , 氢氧化钠先与盐酸反应 , 后与氯化镁反应生成氢氧化镁沉淀 , 故 C 错误。开始加入的硫酸不足 , 硫酸完全反应 , 消耗等质量的硫酸 , 一定产生相等质量的氢气 , 因此 , 开始时两条曲线应重合在一起 , 故 D 不正确。易错警示 本题易错选 D, 原因是把横坐标当成了反应时间。3.(2018 河南平顶山二模 ,12) 下列图像能正确描述对应关系的是 ( ) 答案 C A 项 , 起始溶液为氢氧化钡溶液 , 图像起点的 pH 应大于 7, 故错误 ;B 项 , 氢氧化钠先与盐酸反应 , 后与氯化铁反应生成沉淀 , 故错误 ;C 项 , 反应前后锰元素质量不变 , 固体的质量变小 ,因此 , 固体中锰元素的质量分数变大 , 正确 ;D 项 , 等质量的锌和镁与足量的酸反应 , 镁产生的氢气多 , 且镁的活动性比锌强 , 反应时间比锌短 , ...
