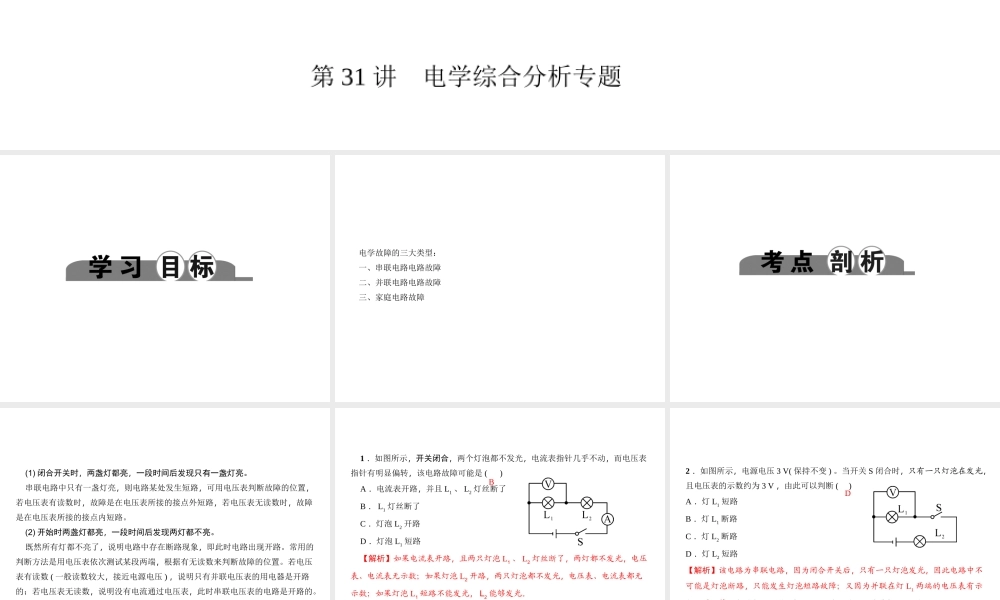

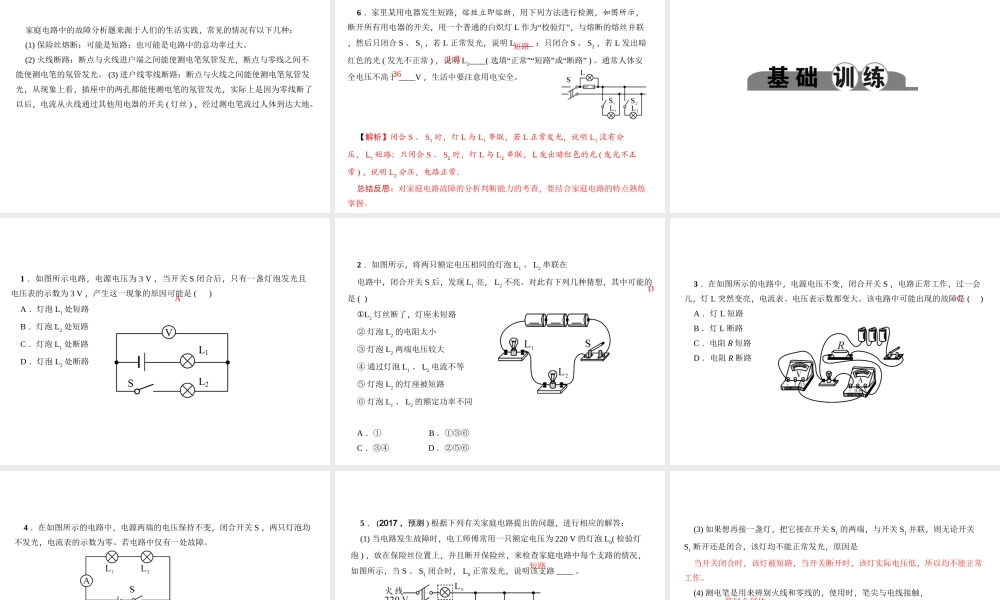

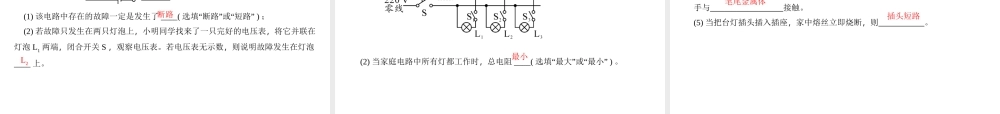

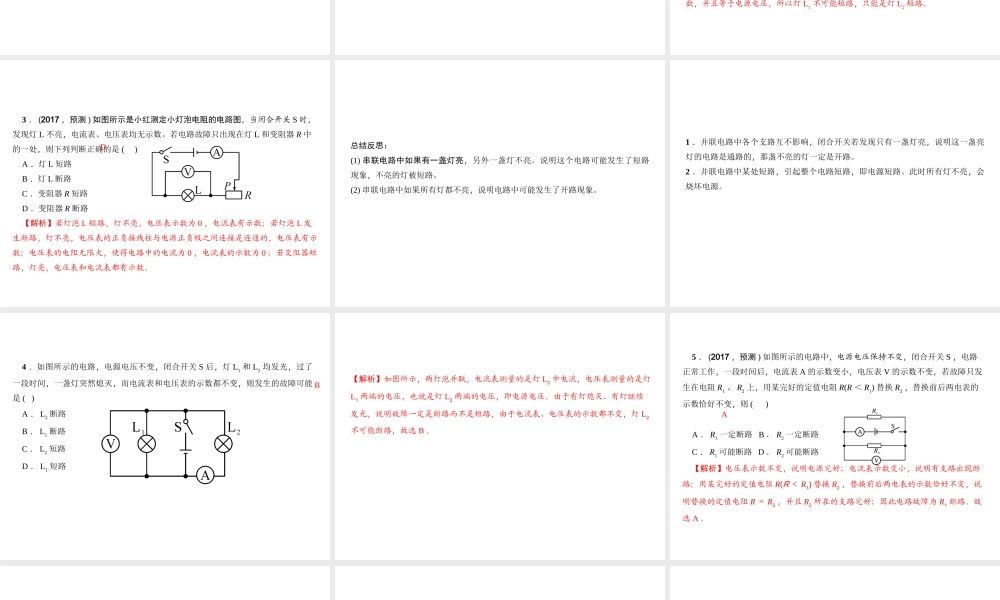

科学第 31 讲电学综合分析专题电学故障的三大类型：一、串联电路电路故障二、并联电路电路故障三、家庭电路故障(1) 闭合开关时，两盏灯都亮，一段时间后发现只有一盏灯亮。串联电路中只有一盏灯亮，则电路某处发生短路，可用电压表判断故障的位置，若电压表有读数时，故障是在电压表所接的接点外短路，若电压表无读数时，故障是在电压表所接的接点内短路。(2) 开始时两盏灯都亮，一段时间后发现两灯都不亮。既然所有灯都不亮了，说明电路中存在断路现象，即此时电路出现开路。常用的判断方法是用电压表依次测试某段两端，根据有无读数来判断故障的位置。若电压表有读数 ( 一般读数较大，接近电源电压 ) ，说明只有并联电压表的用电器是开路的；若电压表无读数，说明没有电流通过电压表，此时串联电压表的电路是开路的。1 ．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是 ( )A ．电流表开路，并且 L1 、 L2 灯丝断了B ． L1 灯丝断了C ．灯泡 L2 开路D ．灯泡 L1 短路【解析】如果电流表开路，且两只灯泡 L1 、 L2 灯丝断了，两灯都不发光，电压表、电流表无示数；如果灯泡 L2 开路，两只灯泡都不发光，电压表、电流表都无示数；如果灯泡 L1 短路不能发光， L2 能够发光。B2 ．如图所示，电源电压 3 V( 保持不变 ) 。当开关 S 闭合时，只有一只灯泡在发光，且电压表的示数约为 3 V ，由此可以判断 ( )A ．灯 L1 短路B ．灯 L1 断路C ．灯 L2 断路D ．灯 L2 短路【解析】该电路为串联电路，因为闭合开关后，只有一只灯泡发光，因此电路中不可能是灯泡断路，只能发生灯泡短路故障；又因为并联在灯 L1 两端的电压表有示数，并且等于电源电压，所以灯 L1 不可能短路，只能是灯 L2 短路。D3 ． (2017 ，预测 ) 如图所示是小红测定小灯泡电阻的电路图，当闭合开关 S 时，发现灯 L 不亮，电流表、电压表均无示数。若电路故障只出现在灯 L 和变阻器 R 中的一处，则下列判断正确的是 ( )A ．灯 L 短路B ．灯 L 断路C ．变阻器 R 短路D ．变阻器 R 断路【解析】若灯泡 L 短路，灯不亮，电压表示数为 0 ，电流表有示数；若灯泡 L 发生断路，灯不亮，电压表的正负接线柱与电源正负极之间连接是连通的，电压表有示数；电压表的电阻无限大，使得电路中的电流为 0 ，电流表的示数为 0 ；若变阻器...
