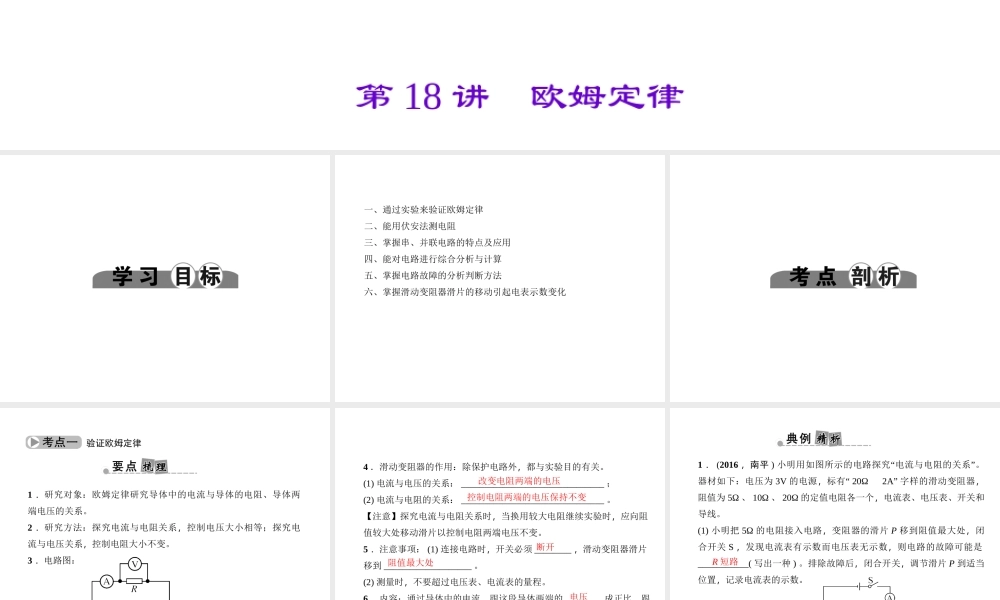

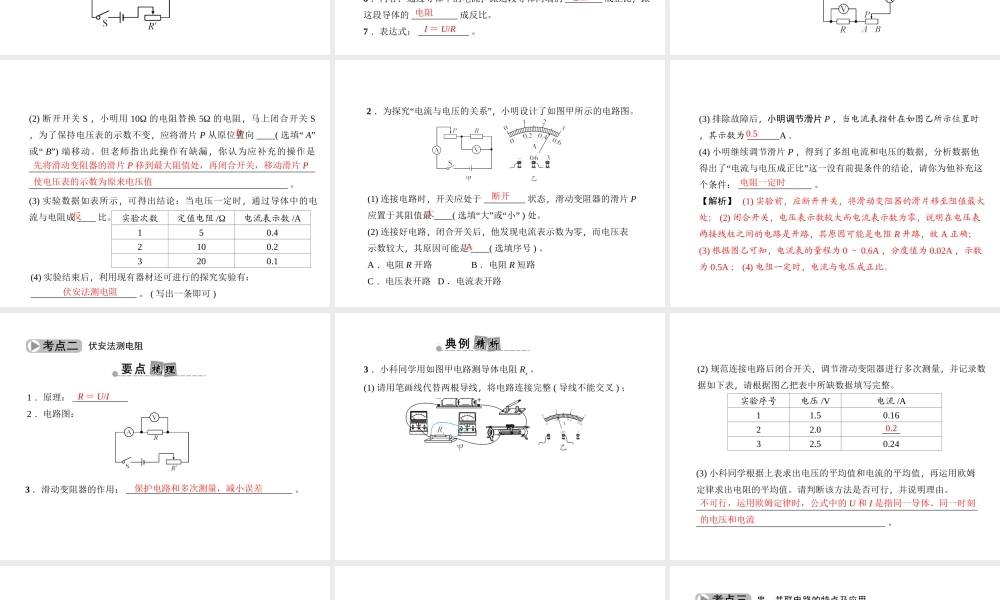

第 18 讲 欧姆定律一、通过实验来验证欧姆定律二、能用伏安法测电阻三、掌握串、并联电路的特点及应用四、能对电路进行综合分析与计算五、掌握电路故障的分析判断方法六、掌握滑动变阻器滑片的移动引起电表示数变化验证欧姆定律 1 ．研究对象：欧姆定律研究导体中的电流与导体的电阻、导体两端电压的关系。2 ．研究方法：探究电流与电阻关系，控制电压大小相等；探究电流与电压关系，控制电阻大小不变。3 ．电路图：4 ．滑动变阻器的作用：除保护电路外，都与实验目的有关。(1) 电流与电压的关系： _______________________________ ；(2) 电流与电阻的关系： _______________________________ 。【注意】探究电流与电阻关系时，当换用较大电阻继续实验时，应向阻值较大处移动滑片以控制电阻两端电压不变。5 ．注意事项： (1) 连接电路时，开关必须 ________ ，滑动变阻器滑片移到 ___________________ 。(2) 测量时，不要超过电压表、电流表的量程。6 ．内容：通过导体中的电流，跟这段导体两端的 ________ 成正比，跟这段导体的 __________ 成反比。7 ．表达式： ___________ 。改变电阻两端的电压控制电阻两端的电压保持不变断开阻值最大处电压电阻I ＝ U/R1 ． (2016 ，南平 )“”小明用如图所示的电路探究 电流与电阻的关系 。器材如下：电压为 3V 的电源，“标有 20Ω 2A” 字样的滑动变阻器，阻值为 5Ω 、 10Ω 、 20Ω 的定值电阻各一个，电流表、电压表、开关和导线。(1) 小明把 5Ω 的电阻接入电路，变阻器的滑片 P 移到阻值最大处，闭合开关 S ，发现电流表有示数而电压表无示数，则电路的故障可能是___________( 写出一种 ) 。排除故障后，闭合开关，调节滑片 P 到适当位置，记录电流表的示数。R 短路(2) 断开开关 S ，小明用 10Ω 的电阻替换 5Ω 的电阻，马上闭合开关 S，为了保持电压表的示数不变，应将滑片 P 从原位置向 ____(“选填 A”“或B”) 端移动。但老师指出此操作有缺漏，你认为应补充的操作是______________________________________________________________________________________________________________________ 。(3) 实验数据如表所示，可得出结论：当电压一定时，通过导体中的电流与电阻成 ____ 比。B先将滑动变阻器的滑片 P 移到最大阻值处，再闭合开关，移动滑片 P使电压表的示数为原来电压值反实验次数定值电阻 /Ω...
