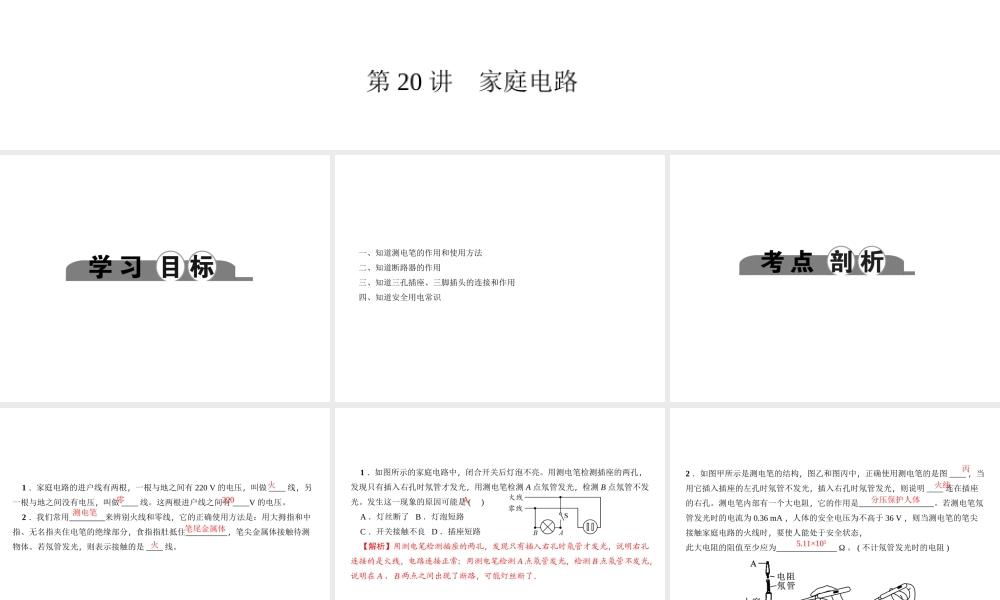

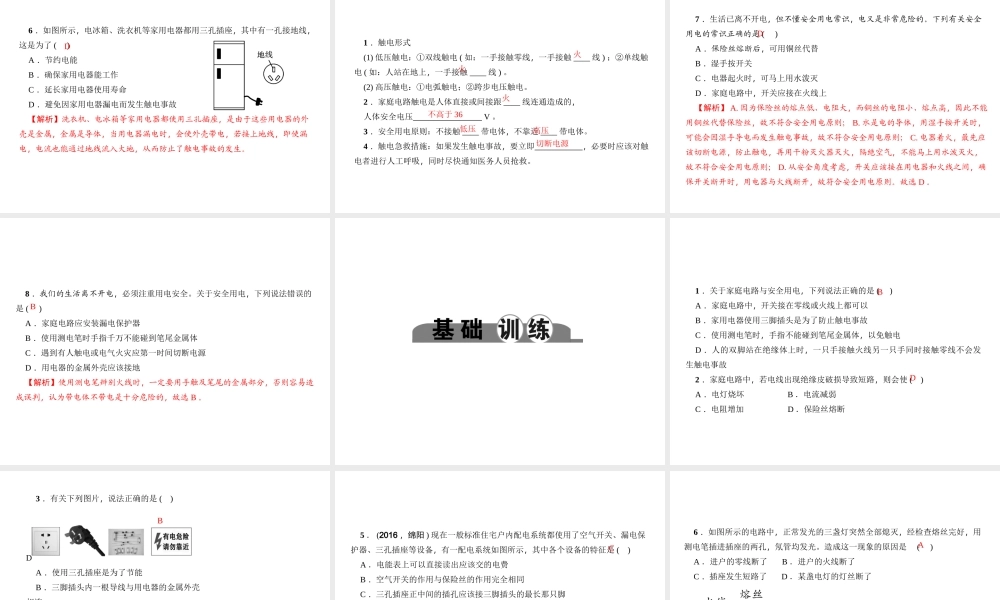

科学第 20 讲家庭电路一、知道测电笔的作用和使用方法二、知道断路器的作用三、知道三孔插座、三脚插头的连接和作用四、知道安全用电常识1 ．家庭电路的进户线有两根，一根与地之间有 220 V 的电压，叫做 ____ 线，另一根与地之间没有电压，叫做 ____ 线。这两根进户线之间有 ____V 的电压。2 ．我们常用 来辨别火线和零线，它的正确使用方法是：用大拇指和中指、无名指夹住电笔的绝缘部分，食指指肚抵住 ，笔尖金属体接触待测物体。若氖管发光，则表示接触的是 ____ 线。火零220测电笔笔尾金属体火1 ．如图所示的家庭电路中，闭合开关后灯泡不亮。用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光，用测电笔检测 A 点氖管发光，检测 B 点氖管不发光。发生这一现象的原因可能是 ( )A ．灯丝断了 B ．灯泡短路C ． 开关接触不良 D ．插座短路【解析】用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用测电笔检测 A 点氖管发光，检测 B 点氖管不发光，说明在 A 、 B 两点之间出现了断路，可能灯丝断了。A2 ．如图甲所示是测电笔的结构，图乙和图丙中，正确使用测电笔的是图 ____ ，当用它插入插座的左孔时氖管不发光，插入右孔时氖管发光，则说明 ____ 连在插座的右孔。测电笔内部有一个大电阻，它的作用是 。若测电笔氖管发光时的电流为 0.36 mA ，人体的安全电压为不高于 36 V ，则当测电笔的笔尖接触家庭电路的火线时，要使人能处于安全状态，此大电阻的阻值至少应为 Ω 。 ( 不计氖管发光时的电阻 )丙火线分压保护人体5.11×105【解析】(1)测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体，笔尖接触被测电线，氖管发光表明接触的是火线，不发光是零线。在图乙和图丙中，正确使用测电笔的是图丙，当用它插入右孔时氖管发光，则说明火线连在插座右孔。当笔尖接触火线时，人体电阻与测电笔电阻串联接在 220 V 的电压上，根据欧姆定律 I＝UR可知，要使通过人体电流不超过安全电流，测电笔的电阻阻值要很大，起到分压保护人体的作用；(2)人体安全电压最大为 36 V，家庭电路的电压为 220 V，串联电路中总电压等于各分电压之和，所以大电阻两端的电压：UR＝U－U 人＝220 V－36 V＝184 V，在串联电路中各处的电流相等，根据欧姆定律 I＝UR可得，大电阻的最小阻值：R＝URI ＝184 V0.36×10－3 A≈5.11×105 ...
