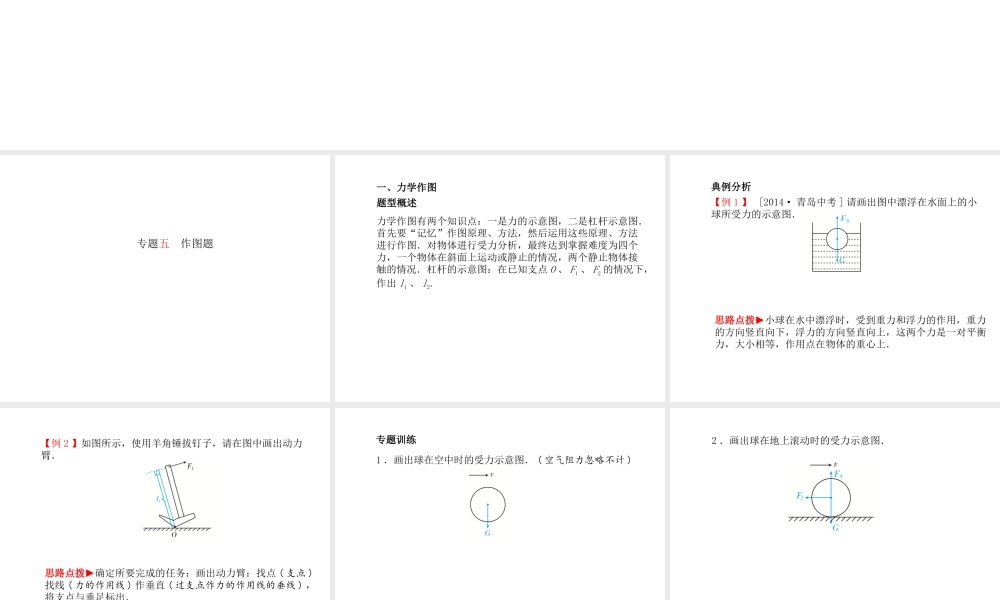

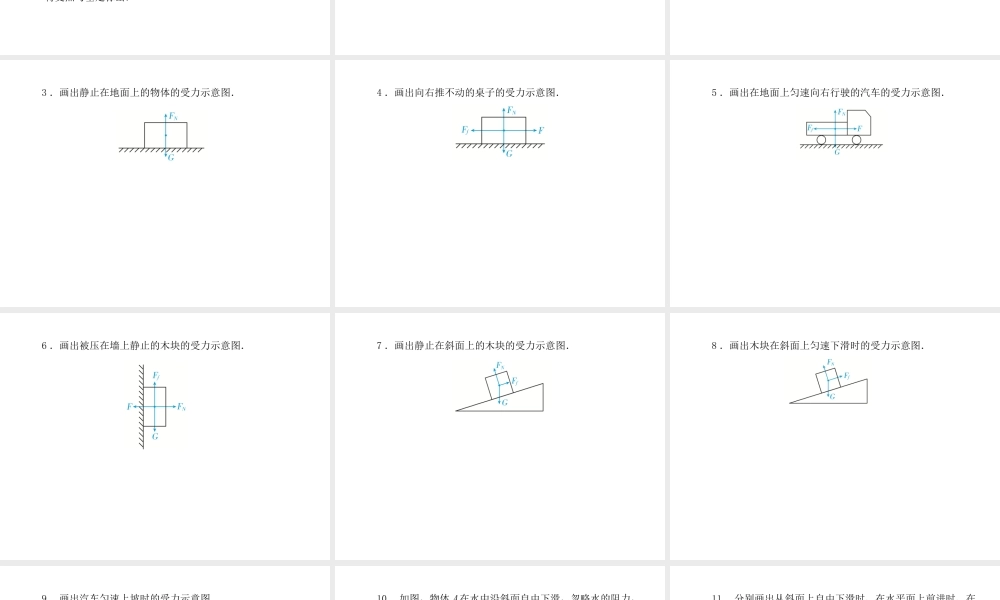

第二部分 专题复习 高分保障专题五 作图题题型概述一、力学作图力学作图有两个知识点：一是力的示意图，二是杠杆示意图．首先要“记忆”作图原理、方法，然后运用这些原理、方法进行作图．对物体进行受力分析，最终达到掌握难度为四个力，一个物体在斜面上运动或静止的情况，两个静止物体接触的情况．杠杆的示意图：在已知支点 O 、 F1 、 F2 的情况下，作出 l1 、 l2.典例分析【例 1 】 [2014· 青岛中考 ] 请画出图中漂浮在水面上的小球所受力的示意图．思路点拨►小球在水中漂浮时，受到重力和浮力的作用，重力的方向竖直向下，浮力的方向竖直向上，这两个力是一对平衡力，大小相等，作用点在物体的重心上．【例 2 】如图所示，使用羊角锤拔钉子，请在图中画出动力臂．思路点拨►确定所要完成的任务：画出动力臂：找点 ( 支点 )找线 ( 力的作用线 ) 作垂直 ( 过支点作力的作用线的垂线 ) ，将支点与垂足标出．专题训练1 ．画出球在空中时的受力示意图． ( 空气阻力忽略不计 )2 ．画出球在地上滚动时的受力示意图．3 ．画出静止在地面上的物体的受力示意图．4 ．画出向右推不动的桌子的受力示意图．5 ．画出在地面上匀速向右行驶的汽车的受力示意图．6 ．画出被压在墙上静止的木块的受力示意图．7 ．画出静止在斜面上的木块的受力示意图．8 ．画出木块在斜面上匀速下滑时的受力示意图．9 ．画出汽车匀速上坡时的受力示意图．10 ．如图，物体 A 在水中沿斜面自由下滑，忽略水的阻力，请画出 A 所受力的示意图．11 ．分别画出从斜面上自由下滑时、在水平面上前进时、在水平面上静止后的小车受力示意图．12 ．画出图中小球的受力示意图．13 ．画出风吹小球时，小球的受力示意图．14 ．画出图中小球的受力示意图．15 ．弹簧测力计拉着物体即将脱离桌面，画出物体的受力示意图．16 ．画出物体 A 的受力示意图．17 ．请画出如图活塞式抽水机的动力臂和阻力臂．18 ．请画出力 F 的力臂 l.题型概述二、光学作图光学单一作图知识点：首先要“记忆”作图原理、方法，然后运用这些原理、方法进行作图．主要考查知识点：① 光的反射：根据光的反射定律完成一条光线的光路图．② 平面镜成像：利用平面镜成像特点作图 ( 对称法 ) ．③ 凸透镜和凹透镜对特殊光线的作用：平行于凸透镜主光轴的光线、从焦点发出的光线、经过透镜光心的光线；平行于凹透镜主光轴的光线、对准虚焦点的光线、经...
