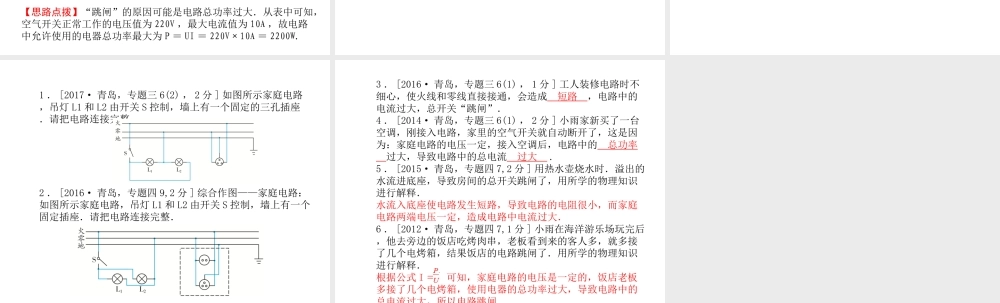

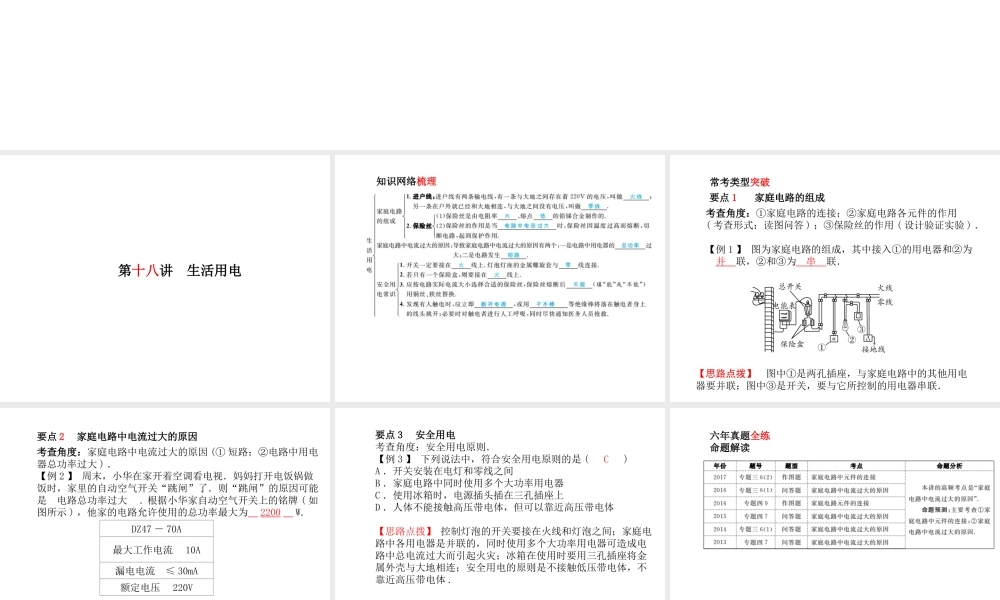

第一部分 系统复习 成绩基石 第十八讲 生活用电知识网络梳理常考类型突破要点 1 家庭电路的组成考查角度：①家庭电路的连接；②家庭电路各元件的作用( 考查形式：读图问答 ) ；③保险丝的作用 ( 设计验证实验 ) ．【例 1 】 图为家庭电路的组成，其中接入①的用电器和②为 并 联，②和③为 串 联．【思路点拨】 图中①是两孔插座，与家庭电路中的其他用电器要并联；图中③是开关，要与它所控制的用电器串联．要点 2 家庭电路中电流过大的原因考查角度：家庭电路中电流过大的原因 (① 短路；②电路中用电器总功率过大 ) ．【例 2 】 周末，小华在家开着空调看电视．妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了．则“跳闸”的原因可能是 电路总功率过大 . 根据小华家自动空气开关上的铭牌 ( 如图所示 ) ，他家的电路允许使用的总功率最大为 2200 W.DZ47 － 70A最大工作电流 10A漏电电流 ≤ 30mA额定电压 220V【思路点拨】“跳闸”的原因可能是电路总功率过大．从表中可知，空气开关正常工作的电压值为 220V ，最大电流值为 10A ，故电路中允许使用的电器总功率最大为 P ＝ UI ＝ 220V×10A ＝ 2200W.要点 3 安全用电考查角度：安全用电原则．【例 3 】 下列说法中，符合安全用电原则的是 ( C )A ．开关安装在电灯和零线之间B ．家庭电路中同时使用多个大功率用电器C ．使用冰箱时，电源插头插在三孔插座上D ．人体不能接触高压带电体，但可以靠近高压带电体【思路点拨】 控制灯泡的开关要接在火线和灯泡之间；家庭电路中各用电器是并联的，同时使用多个大功率用电器可造成电路中总电流过大而引起火灾；冰箱在使用时要用三孔插座将金属外壳与大地相连；安全用电的原则是不接触低压带电体，不靠近高压带电体 .六年真题全练命题解读1 ． [2017· 青岛，专题三 6(2) ， 2 分 ] 如图所示家庭电路，吊灯 L1 和 L2 由开关 S 控制，墙上有一个固定的三孔插座．请把电路连接完整．2 ． [2016· 青岛，专题四 9,2 分 ] 综合作图——家庭电路：如图所示家庭电路，吊灯 L1 和 L2 由开关 S 控制，墙上有一个固定插座．请把电路连接完整．3 ． [2016· 青岛，专题三 6(1) ， 1 分 ] 工人装修电路时不细心，使火线和零线直接接通，会造成 短路 ，电路中的电流过大，总开关“跳闸”．4 ． [2014· 青岛，专题三 6(1) ， 2 分 ] 小...
