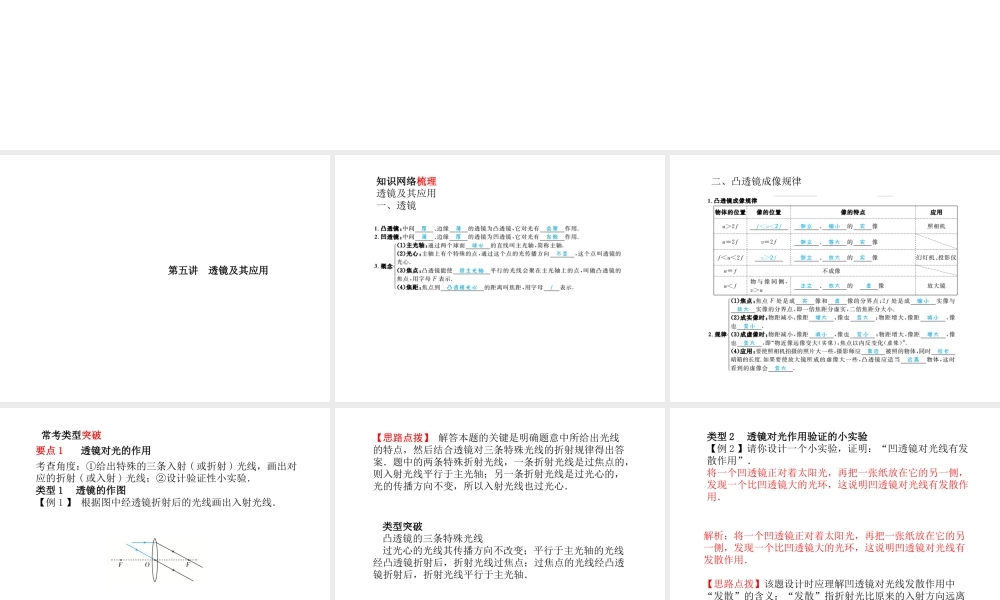

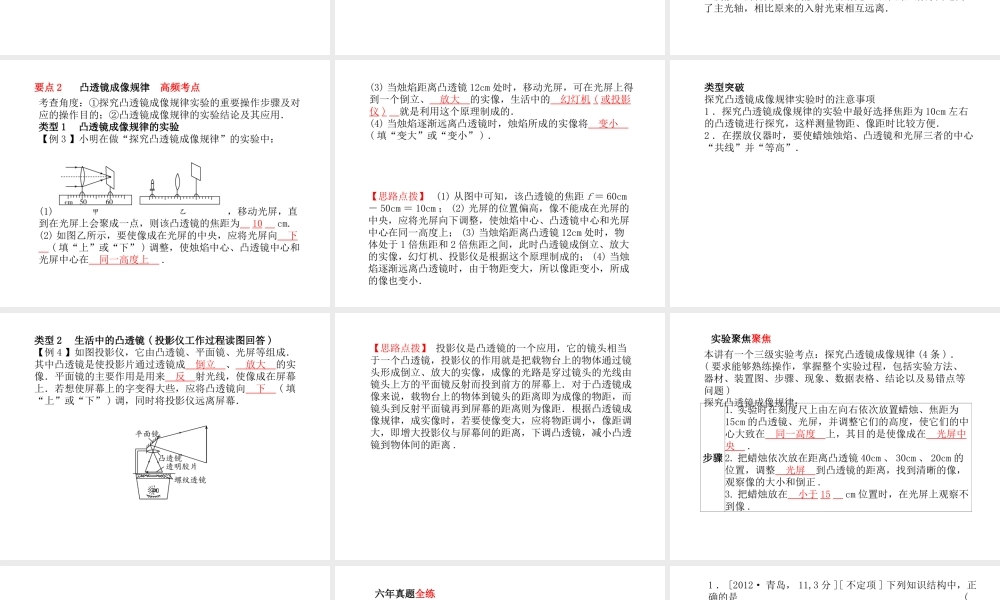

第一部分 系统复习 成绩基石 第五讲 透镜及其应用知识网络梳理透镜及其应用一、透镜二、凸透镜成像规律常考类型突破要点 1 透镜对光的作用考查角度：①给出特殊的三条入射 ( 或折射 ) 光线，画出对应的折射 ( 或入射 ) 光线；②设计验证性小实验．类型 1 透镜的作图【例 1 】 根据图中经透镜折射后的光线画出入射光线．【思路点拨】 解答本题的关键是明确题意中所给出光线的特点，然后结合透镜对三条特殊光线的折射规律得出答案．题中的两条特殊折射光线，一条折射光线是过焦点的，则入射光线平行于主光轴；另一条折射光线是过光心的，光的传播方向不变，所以入射光线也过光心．类型突破凸透镜的三条特殊光线过光心的光线其传播方向不改变；平行于主光轴的光线经凸透镜折射后，折射光线过焦点；过焦点的光线经凸透镜折射后，折射光线平行于主光轴．类型 2 透镜对光作用验证的小实验【例 2 】请你设计一个小实验，证明：“凹透镜对光线有发散作用”．将一个凹透镜正对着太阳光，再把一张纸放在它的另一侧，发现一个比凹透镜大的光环，这说明凹透镜对光线有发散作用．解析：将一个凹透镜正对着太阳光，再把一张纸放在它的另一侧，发现一个比凹透镜大的光环，这说明凹透镜对光线有发散作用．【思路点拨】该题设计时应理解凹透镜对光线发散作用中“发散”的含义：“发散”指折射光比原来的入射方向远离了主光轴，相比原来的入射光束相互远离．要点 2 凸透镜成像规律 高频考点考查角度：①探究凸透镜成像规律实验的重要操作步骤及对应的操作目的；②凸透镜成像规律的实验结论及其应用．类型 1 凸透镜成像规律的实验【例 3 】小明在做“探究凸透镜成像规律”的实验中：(1) 如图甲所示，让一束平行光射向凸透镜，移动光屏，直到在光屏上会聚成一点，则该凸透镜的焦距为 10 cm.(2) 如图乙所示，要使像成在光屏的中央，应将光屏向 下 ( 填“上”或“下” ) 调整，使烛焰中心、凸透镜中心和光屏中心在 同一高度上 .(3) 当烛焰距离凸透镜 12cm 处时，移动光屏，可在光屏上得到一个倒立、 放大 的实像，生活中的 幻灯机 ( 或投影仪 ) 就是利用这个原理制成的．(4) 当烛焰逐渐远离凸透镜时，烛焰所成的实像将 变小 ( 填“变大”或“变小” ) ．【思路点拨】 (1) 从图中可知，该凸透镜的焦距 f ＝ 60cm－ 50cm ＝ 10cm ； (2) 光屏的位置偏高，像不能成在光屏的中央，应将光屏向下调整，使...
