某六层一字型框架结构教学楼建筑计算书设计和实现 土木工程管理专业

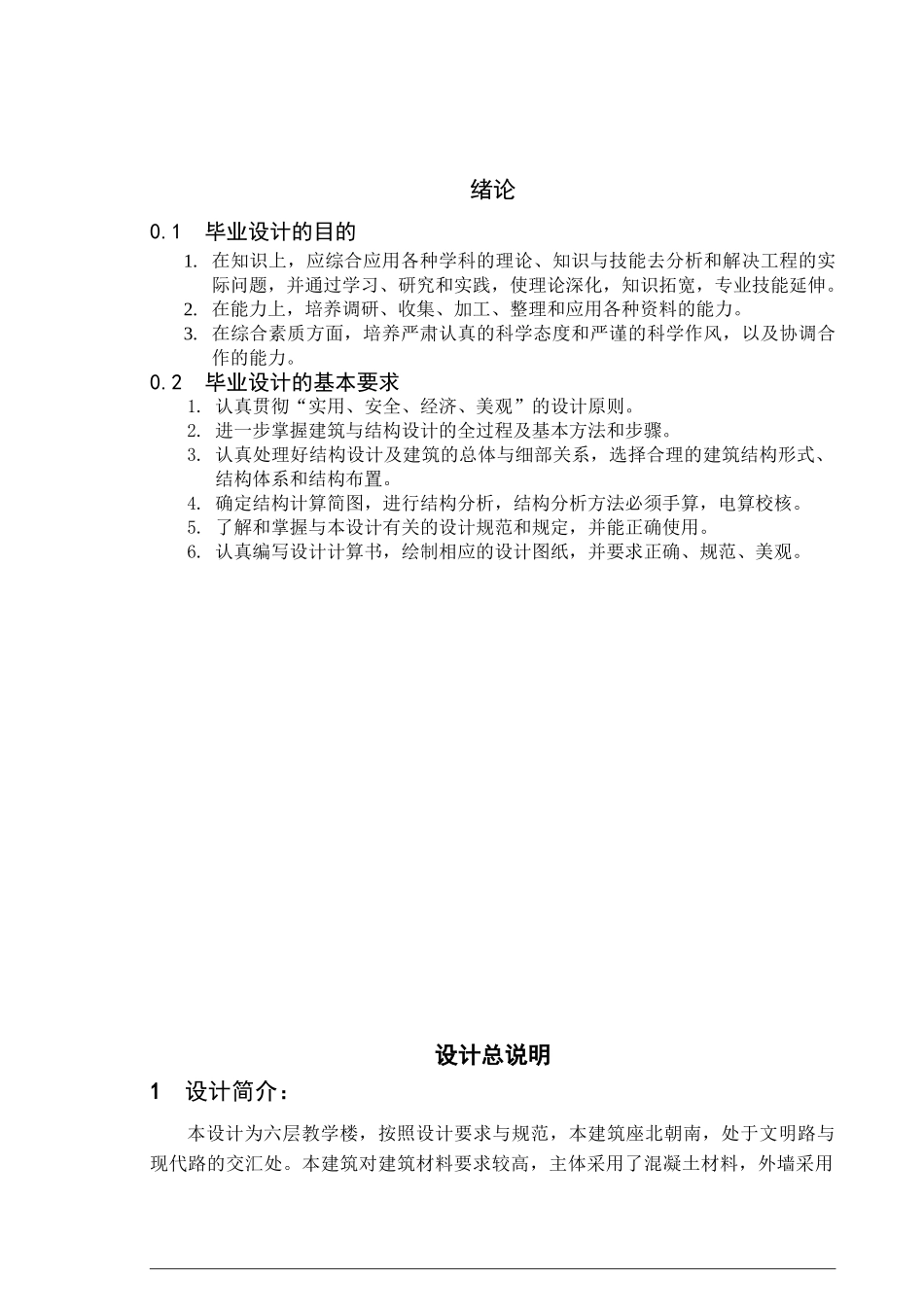

绪论0.1毕业设计的目的1. 在知识上，应综合应用各种学科的理论、知识与技能去分析和解决工程的实际问题，并通过学习、研究和实践，使理论深化，知识拓宽，专业技能延伸。2. 在能力上，培养调研、收集、加工、整理和应用各种资料的能力。3. 在综合素质方面，培养严肃认真的科学态度和严谨的科学作风，以及协调合作的能力。0.2毕业设计的基本要求1. 认真贯彻“实用、安全、经济、美观”的设计原则。2. 进一步掌握建筑与结构设计的全过程及基本方法和步骤。3. 认真处理好结构设计及建筑的总体与细部关系，选择合理的建筑结构形式、结构体系和结构布置。4. 确定结构计算简图，进行结构分析，结构分析方法必须手算，电算校核。5. 了解和掌握与本设计有关的设计规范和规定，并能正确使用。6. 认真编写设计计算书，绘制相应的设计图纸，并要求正确、规范、美观。设计总说明1 设计简介：本设计为六层教学楼，按照设计要求与规范，本建筑座北朝南，处于文明路与现代路的交汇处。本建筑对建筑材料要求较高，主体采用了混凝土材料，外墙采用乳胶漆，美观大方。本建筑采用“一”字形框架结构，顶层部分有女儿墙，使整个建筑不枯燥单调，教学楼出入口位于南面，楼梯布置于北面，且两端有出入口，使其有合理的布局，从而有良好的教学环境，体现了必须适合教学的这一特点。2 建筑做法：根据建筑《苏 J01－2005》《房屋建筑学》等资料采用以下建筑做法：2.1地 面：（除卫生间）水磨石地面（有防水层） 15 厚 1：2 水泥白石子磨光打蜡 素水泥浆结合层一道 15 厚 1：3 水泥沙浆找平层40 厚 C20 细石混凝土防水层：刷冷底子油一道，二毡三油防潮层， 绿豆砂一层热沥青粘牢 20 厚 1：3 水泥沙浆找平层60 厚 C15 混凝土100 厚碎石或碎砖夯实素土夯实2.2楼 面：（除卫生间）水磨石楼面（防水层）15 厚 1：2 水泥白石子磨光打蜡素水泥浆结合层一道30 厚 C20 细石混凝土防水层：聚氨酯二遍涂膜，厚 1.220 厚 1:3 水泥砂浆找平层，现浇钢筋混凝土楼面2.3踢脚线：地砖踢脚，台度 8 厚地砖素水泥浆擦缝 5 厚 1：1 水泥细砂结合层12 厚 1：3 水泥砂浆打底刷界面处理剂一道2.4内 墙：乳胶漆外墙面 刷乳胶漆5 厚 1：0.3：3 石灰膏砂浆水泥粉面12 厚 1：1：6 水泥石灰砂浆打底刷界面处理剂一道2.5 外 墙：涂料外墙面 刷外墙涂料 6 厚 1：2.5 水泥砂浆粉面，水刷带出小麻面 12 厚 1：3 水泥砂浆打底 刷...
