SDV45010-3智能高频开关电动汽车充电模块技术说明书VIP免费

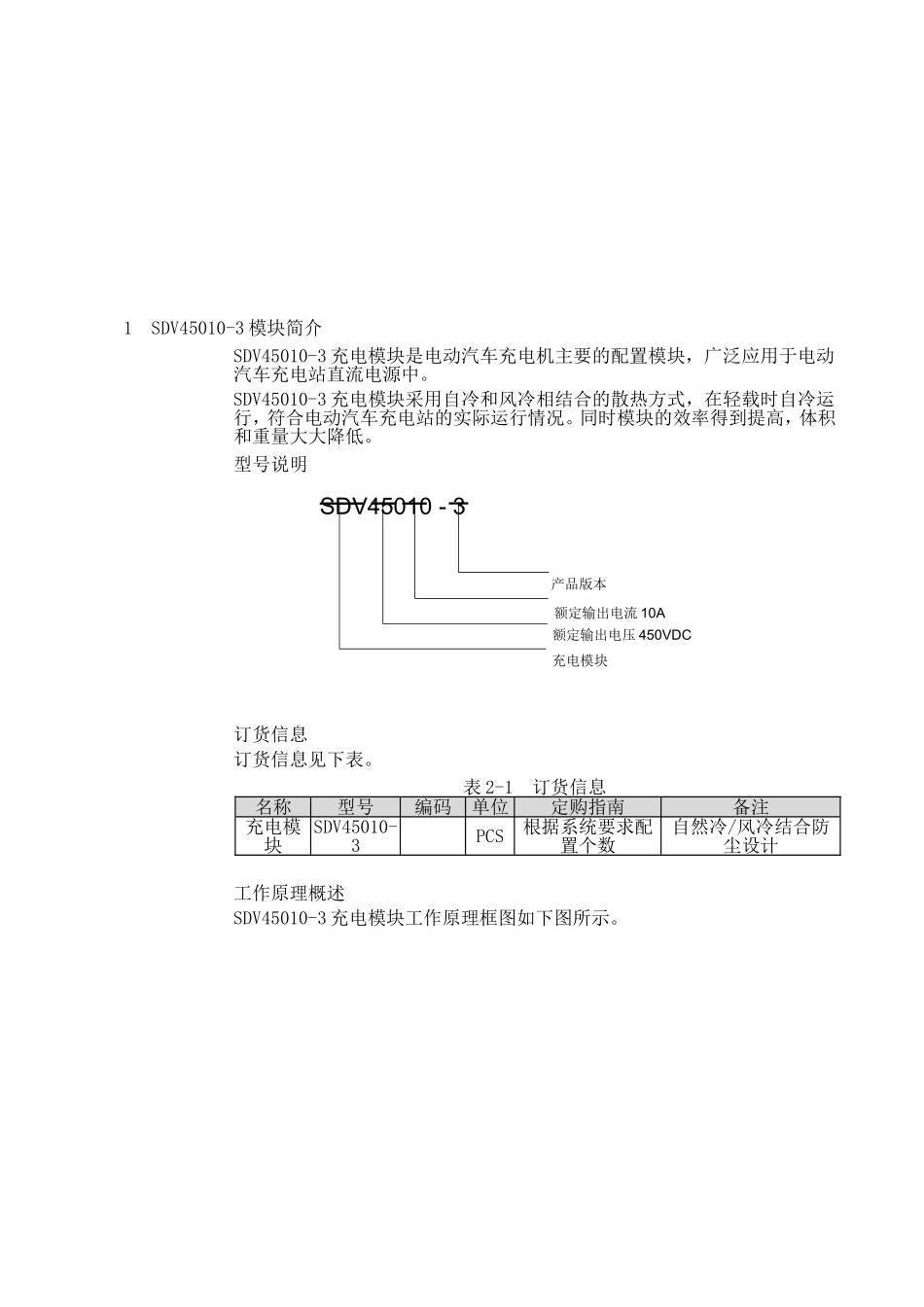

SDV45010-3智能高频开关电动汽车充电模块技术说明书_第1页
1/16
SDV45010-3智能高频开关电动汽车充电模块技术说明书_第2页
2/16
SDV45010-3智能高频开关电动汽车充电模块技术说明书_第3页
3/16
SDV45010-3智能高频开关电动汽车充电模块技术说明书1SDV45010-3模块简介......................................................................................................21型号说明........................................................................................................................21订货信息........................................................................................................................21工作原理概述.................................................................................................................22结构及接口.....................................................................................................................22主要功能........................................................................................................................28性能参数........................................................................................................................292SDV45010-3安装设计及维护..........................................................................................32安装设计........................................................................................................................32安装尺寸........................................................................................................................35运输包装........................................................................................................................35维护................................................................................................................................353SDV45010-3使用注意事项及处理...................................................................................36模块均流........................................................................................................................36输出电压设定范围.........................................................................................................36模块告警现象及处理.....................................................................................................371SDV45010-3模块简介SDV45010-3充电模块是电动汽车充电机主要的配置模块,广泛应用于电动汽车充电站直流电源中。SDV45010-3充电模块采用自冷和风冷相结合的散热方式,在轻载时自冷运行,符合电动汽车充电站的实际运行情况。同时模块的效率得到提高,体积和重量大大降低。型号说明订货信息订货信息见下表。表2-1订货信息名称型号编码单位定购指南备注充电模块SDV45010-3PCS根据系统要求配置个数自然冷/风冷结合防尘设计工作原理概述SDV45010-3充电模块工作原理框图如下图所示。SDV45010-3产品版本额定输出电流10A额定输出电压450VDC充电模块三相交流输入直流176V~286V0~5720W输入EMI三相无源PFCDC/DC整流滤波输出EMI输入检测保护辅助电源DC/DC控制与保护输出、温度检测模块监控RS485图2-1SDV45010-3充电模块原理图SDV45010-3充电模块由三相无源PFC和DC/DC两个功率部分组成。在两功率部分之外还有辅助电源以及输入输出检测保护电路。前级三相无源PFC电路由输入EMI和无源PFC组成,用以实现交流输入的整流滤波和输入电流的校正,使输入电路的功率因素大于0.92,以满足DL/T781-2001中三相谐波标准和GB/T17794.2.2-2003中相关EMI、EMC标准。后级的DC/DC电路由DC/DC变换器及其控制电路、整流滤波、输出EMI等部分组成,用以实现将前级整流电压转换成电动汽车充电要求的稳定的直流电压输出。辅助电源在输入无源PFC之后,DC/DC变换器之前,利用三相无源PFC的直流输出,产生控制电路所需的各路电源。输入检测电路实现输入过欠压、缺相等检测。DC/DC的检测保护...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

SDV45010-3智能高频开关电动汽车充电模块技术说明书
