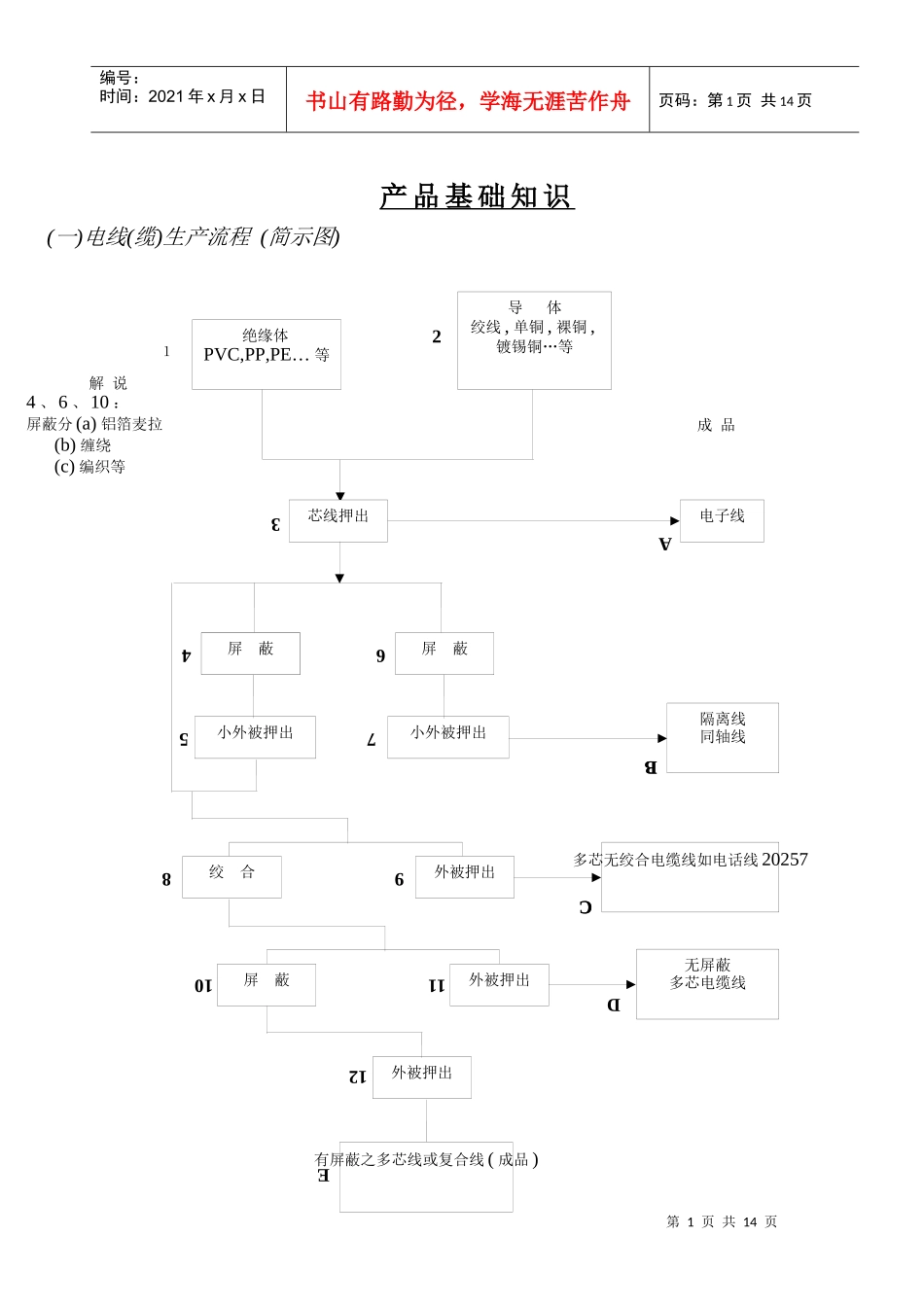

第1页共14页绝缘体PVC,PP,PE…等１导体绞线,单铜,裸铜,镀锡铜…等2芯线押出电子线屏蔽小外被押出小外被押出绞合外被押出屏蔽屏蔽外被押出外被押出有屏蔽之多芯线或复合线(成品)成品隔离线同轴线多芯无绞合电缆线如电话线20257无屏蔽多芯电缆线34屏蔽56789101112EABCD解说4、6、10：屏蔽分(a)铝箔麦拉(b)缠绕(c)编织等编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页产品基础知识(一)电线(缆)生产流程(简示图)第2页共14页第1页共14页導體絞合芯線絞合屏蔽外被押出膠料押出電氣銅溶解,鑄造壓延粗銅線粗伸燒燉(荒引)裸銅細伸燒燉中伸1.0mm以下2.6~1.0mm電鍍鍍錫銅熱鍍8mm8~2.6mm编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页(二)生产流程(三)导体(铜线)(a)生产流程(b)常用铜线名词1.SCR(SouthWireContinuumCastingRed)美国南方电线(专利)连续铸造方法之铜条2.无氧铜(Oxygen-Freeelectrolyticcopper)不易受氢化、含量(氧)50PPM，以下简称O.F.C.3.镀锡铜：铜线表面镀锡以增加接着性及保护铜导体于PVC或Rub不受侵蚀。4.软铜线：硬铜线加热除去冷加工所产生之残余应力而成，富柔软性及弯曲线且有较高导电率。5.铜包钢线：较硬线具有更高之抗张强度，在高山地带及跨越河流等须较长距离时作为架空线用依其铜厚度，一般分为导电率30%及40%两种。6.导电率：200C时长度1米截面积1mm2之标准软铜线之电阻为1/58奥姆(0.01724Ω)为基准称为100%导电率，电阻愈大，则导电率愈低。7.导体电阻：与长度成正比，与截面积成反比，随温度升高而电阻增大。R=ρLAρ:导体之电阻系数D.C.R.Ω/KM=4×10358×π×σ×d2×n×(1+S%)第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页8.各种导体特性导电系数以铜为标准(100%)名称符号比重导电常数(%)备注金Au19.370.80不氧化,价昂银Ag10.5109导电性最优,价昂铜Cu8.92100导电性次优,价普及钢(铁)Fe7.8617.80导电性不良,抗张好铝Al2.761.20质量轻导体：分为(一)Solid单(实)心线(二)Stranded绞线绞距：每旋转一次之距离，标准可查ULStandard758page26(c)铜绞线1左绞：Z绞2右绞：S绞3T.T.C：先绞后镀4束绞5复绞：层心绞6A.W.G.：Americanwireguage(美国线规)A(截面积)=nd2(用英制计算)=圆密尔=cmilA(截面积)=0.7854¿n×d2(用公制计算)=mm21mm=39.37mil密尔1inch=1000milCmil=Circularmil可查表ULStandard758Sectionpage26A(四)塑料(a)绝缘材料(InsulationMaterials)Rubber(橡胶)(b)热可塑性塑料Thermoplastics1.PolyVinylchloride(PVC)聚氯乙烯2.Semi-RigidPVC(SR-PVC)半硬质PVC第4页共14页第3页共14页泛用塑膠結晶性：如PE、,PP非結晶性：如PS、PVC、ABS熱塑性泛用工程結晶性:如PA(聚硫胺)Thermoplastics塑膠非結晶性:如PC(聚碳酸酯)高性能結晶性:如PTFE(聚四氟乙烯)工程塑膠非結晶性:如PAI(聚硫胺亞胺)合膠:PC/ABS熱固性(硬化性)：如環氧樹脂，電木等。编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页3.PolyethylenePE聚乙烯分HighDensityPE：0.941~0.959g/cm3LowDensityPE：0.910~0.925g/cm34.Crosslinkpolyethylene(XLPE)架桥PE5.Foam-polyethylene发泡PE(Cellular发泡)6.Polypropylene：PP聚丙烯7.Foampolyproylene：发泡PP8.Polyamide(Nylon)：尼龙9.Polyester：特多龙FluorocarbonPolymers(碳化氟物)(铁氟龙)1.Polytetrafluoroethylene(FTFE)聚氟四化乙烯2.FluorinatedEthylenepropylene(FEP)六氟化丙烯3.Chlorotrifluoroethylene(CTFE)4.PolyVinylideneFluoride(PVDF)聚偏二氟乙烯5.Foam-FEP6.Foam-PTFEPolyurethanes[PU]聚胺基甲酸酯其它：非电线绝缘材料Polystyrene[PS]聚苯乙烯HighImpactPolystyrene高冲击聚苯乙烯Acrylonitrile/Butadiene/Styreneterpolymer[ABS]苯乙烯/丁二烯/丙烯睛三聚合体(C)Plastic塑料概论第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页说明:一般电线使用的都是热可塑性塑料，此类材料加热时可以迅速软化，其成型后再加热亦可再度软化成型，如...
