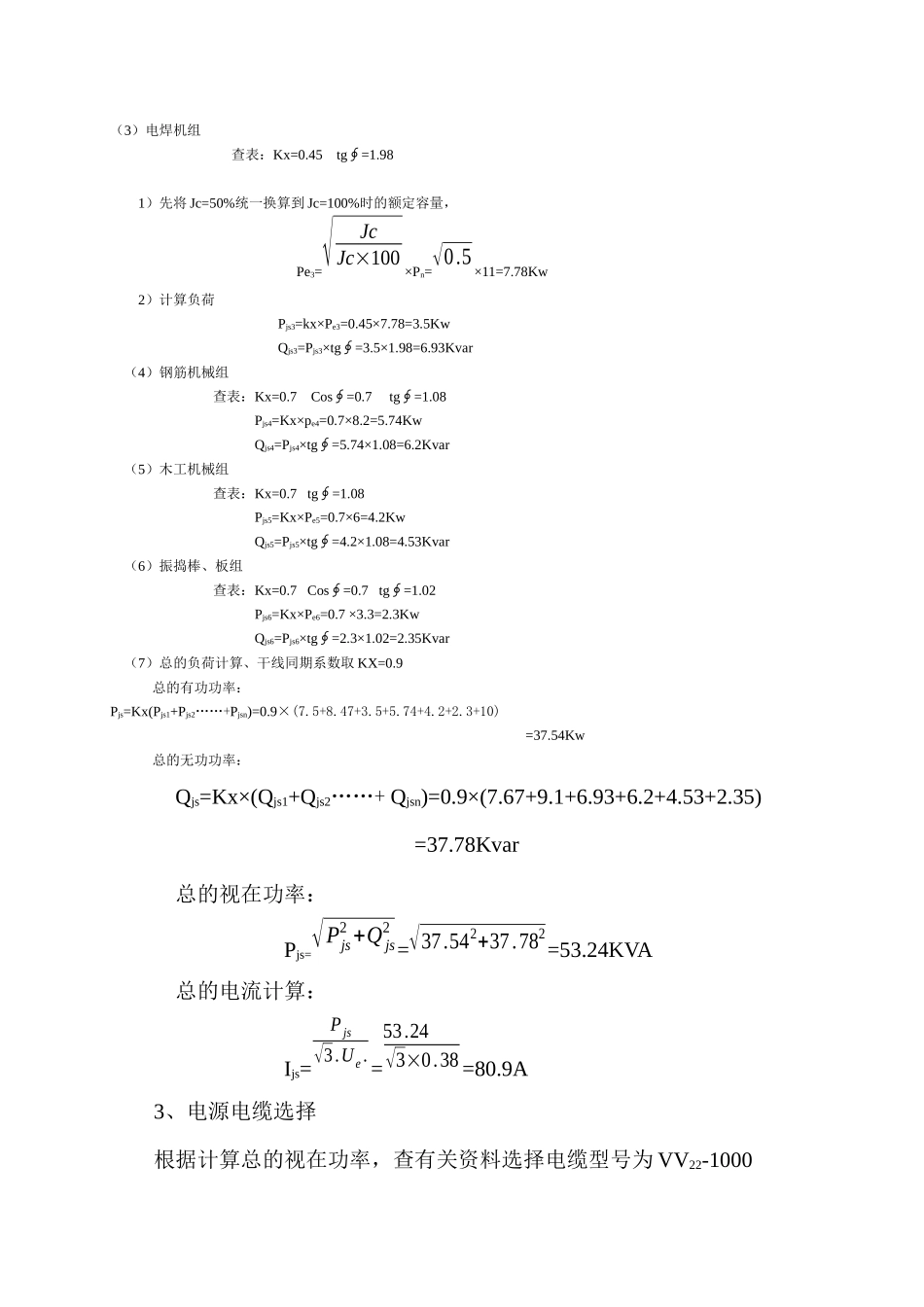

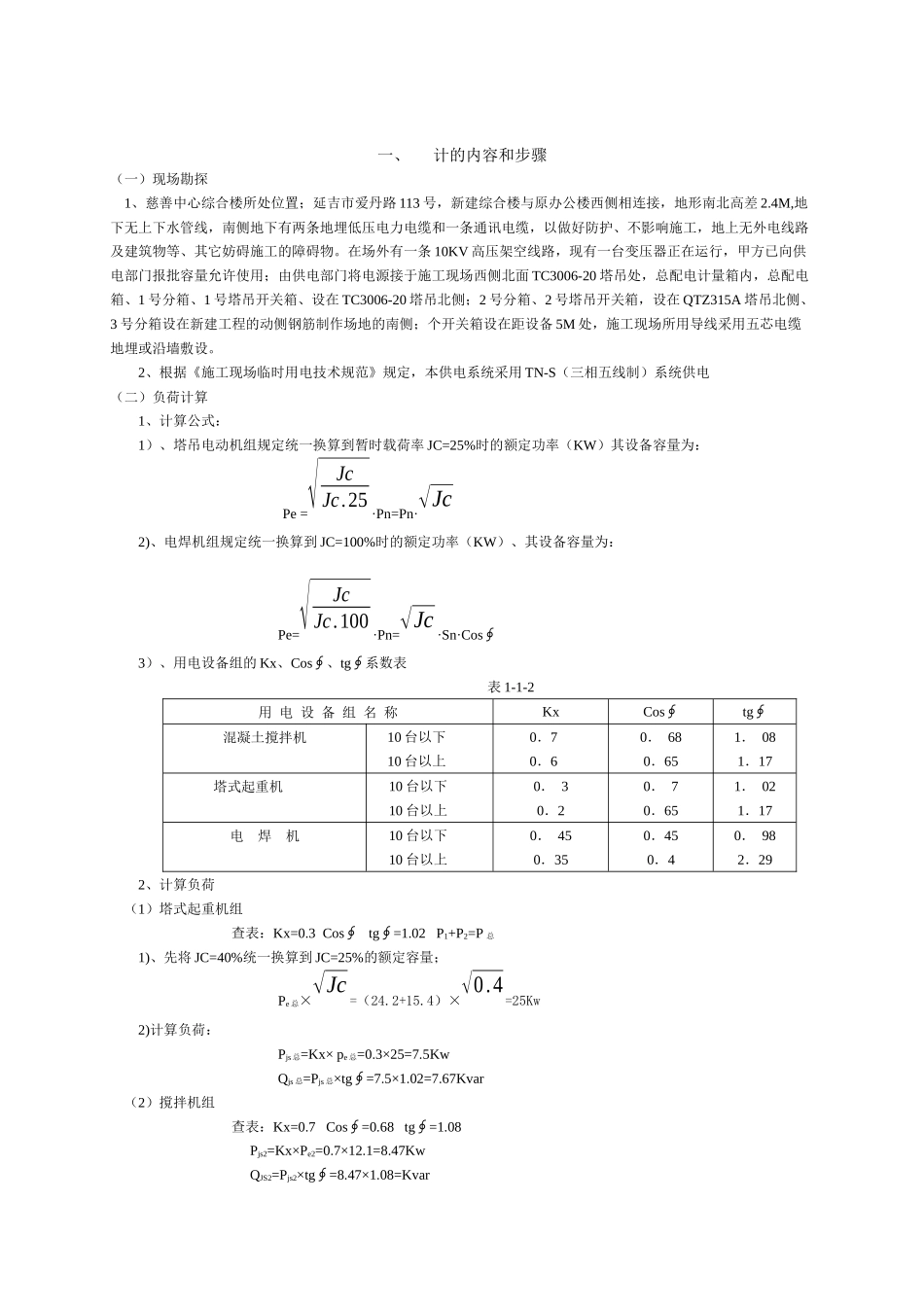

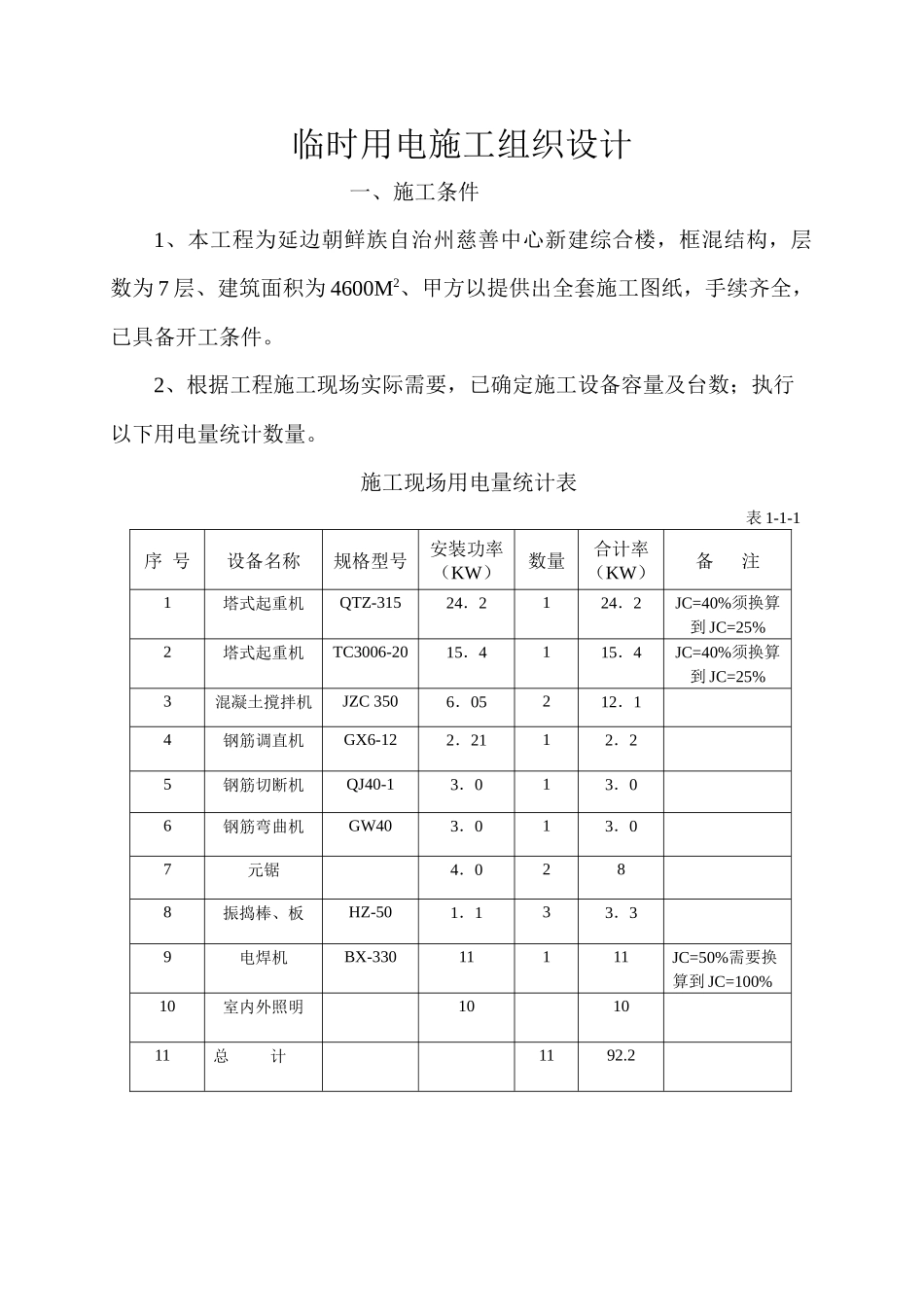

临时用电施工组织设计一、施工条件1、本工程为延边朝鲜族自治州慈善中心新建综合楼，框混结构，层数为7层、建筑面积为4600M2、甲方以提供出全套施工图纸，手续齐全，已具备开工条件。2、根据工程施工现场实际需要，已确定施工设备容量及台数；执行以下用电量统计数量。施工现场用电量统计表表1-1-1序号设备名称规格型号安装功率（KW）数量合计率（KW）备注1塔式起重机QTZ-31524．2124．2JC=40%须换算到JC=25%2塔式起重机TC3006-2015．4115．4JC=40%须换算到JC=25%3混凝土撹拌机JZC3506．05212．14钢筋调直机GX6-122．2112．25钢筋切断机QJ40-13．013．06钢筋弯曲机GW403．013．07元锯4．0288振捣棒、板HZ-501．133．39电焊机BX-33011111JC=50%需要换算到JC=100%10室内外照明101011总计1192.2一、计的内容和步骤（一）现场勘探1、慈善中心综合楼所处位置；延吉市爱丹路113号，新建综合楼与原办公楼西侧相连接，地形南北高差2.4M,地下无上下水管线，南侧地下有两条地埋低压电力电缆和一条通讯电缆，以做好防护、不影响施工，地上无外电线路及建筑物等、其它妨碍施工的障碍物。在场外有一条10KV高压架空线路，现有一台变压器正在运行，甲方已向供电部门报批容量允许使用；由供电部门将电源接于施工现场西侧北面TC3006-20塔吊处，总配电计量箱内，总配电箱、1号分箱、1号塔吊开关箱、设在TC3006-20塔吊北侧；2号分箱、2号塔吊开关箱，设在QTZ315A塔吊北侧、3号分箱设在新建工程的动侧钢筋制作场地的南侧；个开关箱设在距设备5M处，施工现场所用导线采用五芯电缆地埋或沿墙敷设。2、根据《施工现场临时用电技术规范》规定，本供电系统采用TN-S（三相五线制）系统供电（二）负荷计算1、计算公式：1）、塔吊电动机组规定统一换算到暂时载荷率JC=25%时的额定功率（KW）其设备容量为：Pe=√JcJc.25·Pn=Pn·√Jc2)、电焊机组规定统一换算到JC=100%时的额定功率（KW）、其设备容量为：Pe=√JcJc.100·Pn=√Jc·Sn·Cos∮3）、用电设备组的Kx、Cos∮、tg∮系数表表1-1-2用电设备组名称KxCos∮tg∮混凝土撹拌机10台以下10台以上0．70．60．680．651．081．17塔式起重机10台以下10台以上0．30．20．70．651．021．17电焊机10台以下10台以上0．450．350．450．40．982．292、计算负荷（1）塔式起重机组查表：Kx=0.3Costg=1.02P∮∮1+P2=P总1)、先将JC=40%统一换算到JC=25%的额定容量；Pe总×√Jc=（24.2+15.4）×√0.4=25Kw2)计算负荷：Pjs总=Kx×pe总=0.3×25=7.5KwQjs总=Pjs总×tg=7.5×1.02=7.67Kvar∮（2）撹拌机组查表：Kx=0.7Cos=0.68tg=1.08∮∮Pjs2=Kx×Pe2=0.7×12.1=8.47KwQJS2=Pjs2×tg=8.47×1.08=Kvar∮（3）电焊机组查表：Kx=0.45tg=1.98∮1）先将Jc=50%统一换算到Jc=100%时的额定容量，Pe3=√JcJc×100×Pn=√0.5×11=7.78Kw2）计算负荷Pjs3=kx×Pe3=0.45×7.78=3.5KwQjs3=Pjs3×tg=3.5×1.98=6.93Kvar∮（4）钢筋机械组查表：Kx=0.7Cos=0.7tg=1.08∮∮Pjs4=Kx×pe4=0.7×8.2=5.74KwQjs4=Pjs4×tg=5.74×1.08=6.2Kvar∮（5）木工机械组查表：Kx=0.7tg=1.08∮Pjs5=Kx×Pe5=0.7×6=4.2KwQjs5=Pjs5×tg=4.2×1.08=4.53Kvar∮（6）振捣棒、板组查表：Kx=0.7Cos=0.7tg=1.02∮∮Pjs6=Kx×Pe6=0.7×3.3=2.3KwQjs6=Pjs6×tg=2.3×1.02=2.35Kvar∮（7）总的负荷计算、干线同期系数取KX=0.9总的有功功率：Pjs=Kx(Pjs1+Pjs2……+Pjsn)=0.9×(7.5+8.47+3.5+5.74+4.2+2.3+10)=37.54Kw总的无功功率：Qjs=Kx×(Qjs1+Qjs2……+Qjsn)=0.9×(7.67+9.1+6.93+6.2+4.53+2.35)=37.78Kvar总的视在功率：Pjs=√Pjs2+Qjs2=√37.542+37.782=53.24KVA总的电流计算：Ijs=Pjs√3.Ue.=53.24√3×0.38=80.9A3、电源电缆选择根据计算总的视在功率，查有关资料选择电缆型号为VV22-10003×35+1×16的凯装电缆为宜。4、线路导线截面及分配电箱、开关箱内电气设备选择根据平面图和系统图先由设备至开关箱计算，在由开关箱至分配电箱计算，选择导线及开关设备、分配电箱至开关箱、开关箱至设备的导线。采用YZ中型橡胶注套电缆、穿管敷设；这部分距离短，不考虑电压降，只按导线安全载流量选择导线截面。（1）南侧塔吊开...
