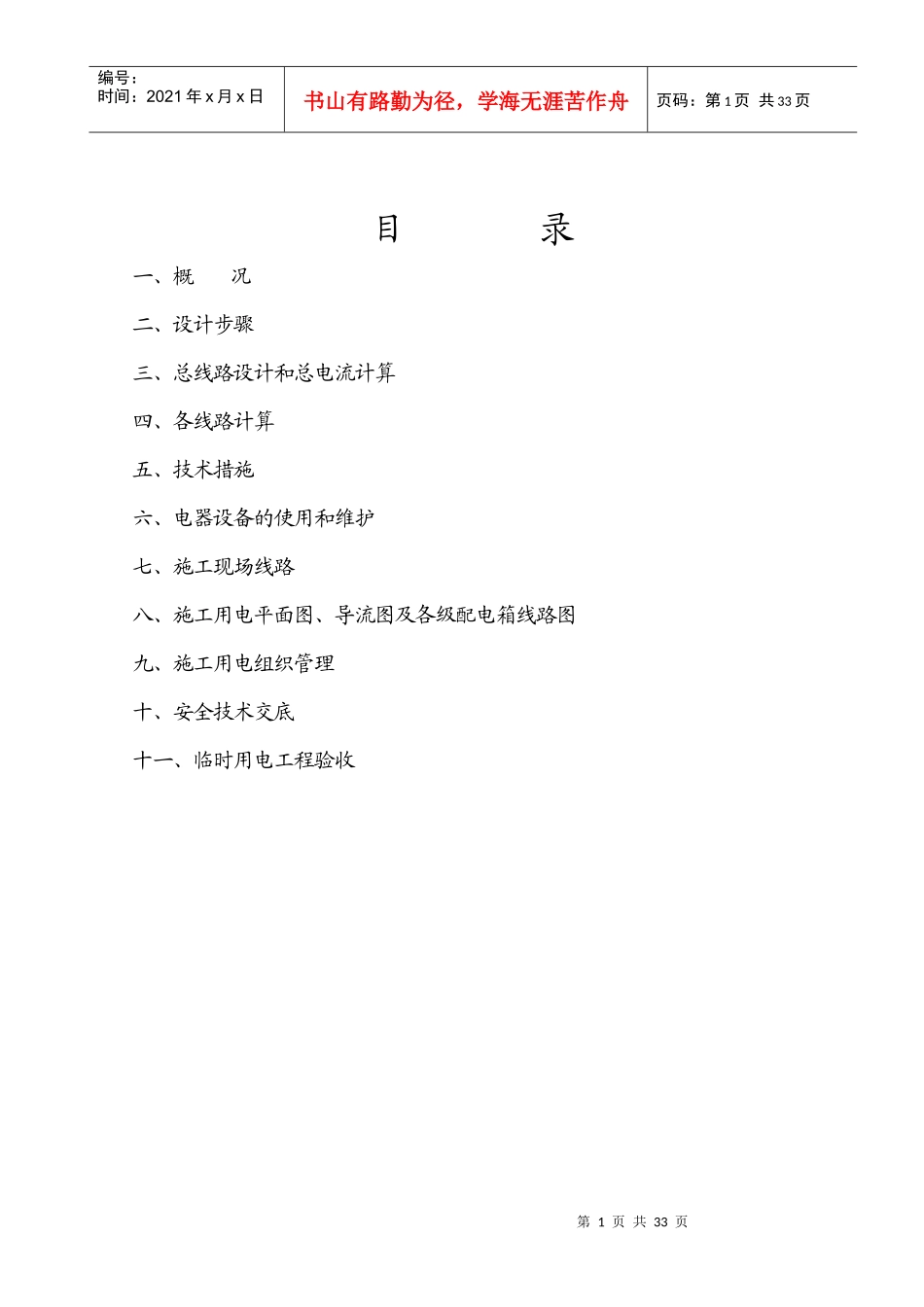

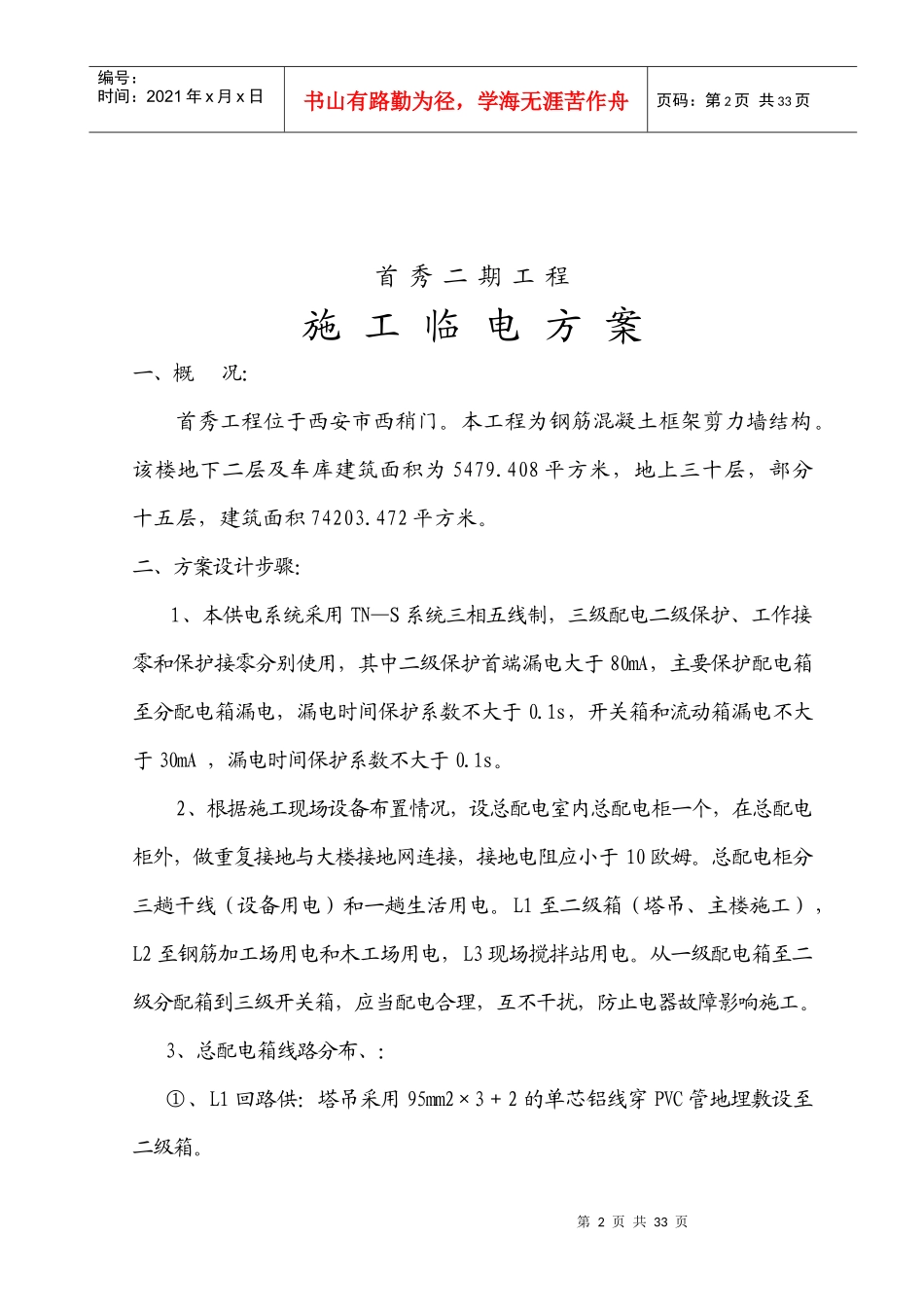

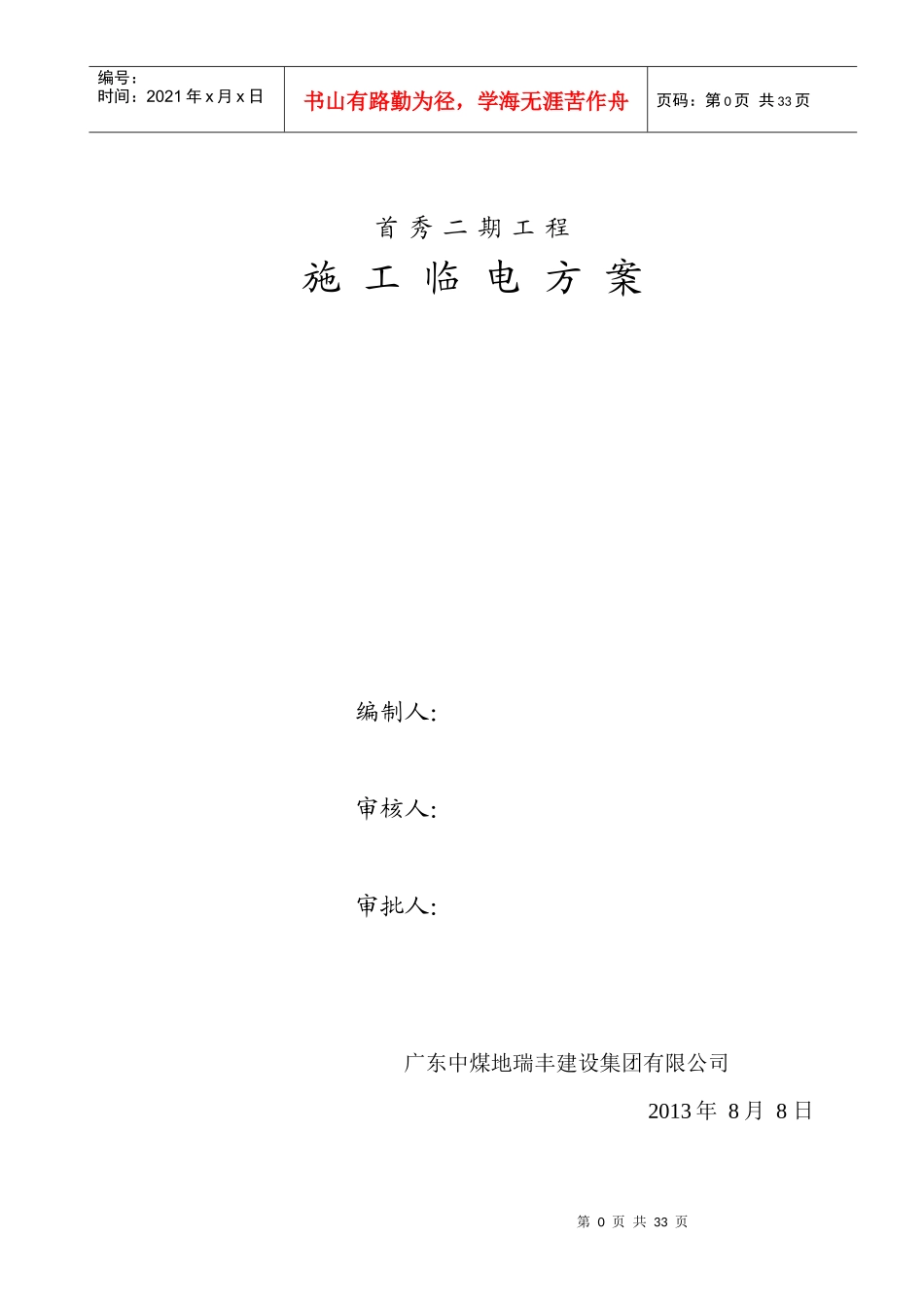

第0页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共33页首秀二期工程施工临电方案编制人：审核人：审批人：广东中煤地瑞丰建设集团有限公司2013年8月8日第1页共33页第0页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页目录一、概况二、设计步骤三、总线路设计和总电流计算四、各线路计算五、技术措施六、电器设备的使用和维护七、施工现场线路八、施工用电平面图、导流图及各级配电箱线路图九、施工用电组织管理十、安全技术交底十一、临时用电工程验收第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页首秀二期工程施工临电方案一、概况：首秀工程位于西安市西稍门。本工程为钢筋混凝土框架剪力墙结构。该楼地下二层及车库建筑面积为5479.408平方米，地上三十层，部分十五层，建筑面积74203.472平方米。二、方案设计步骤：1、本供电系统采用TN—S系统三相五线制，三级配电二级保护、工作接零和保护接零分别使用，其中二级保护首端漏电大于80mA，主要保护配电箱至分配电箱漏电，漏电时间保护系数不大于0.1s，开关箱和流动箱漏电不大于30mA，漏电时间保护系数不大于0.1s。2、根据施工现场设备布置情况，设总配电室内总配电柜一个，在总配电柜外，做重复接地与大楼接地网连接，接地电阻应小于10欧姆。总配电柜分三趟干线（设备用电）和一趟生活用电。L1至二级箱（塔吊、主楼施工），L2至钢筋加工场用电和木工场用电，L3现场搅拌站用电。从一级配电箱至二级分配箱到三级开关箱，应当配电合理，互不干扰，防止电器故障影响施工。3、总配电箱线路分布、：①、L1回路供：塔吊采用95mm2×3＋2的单芯铝线穿PVC管地埋敷设至二级箱。第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页②、L2回路供：钢筋场和木工场加工用电，采用70mm2×3＋2的铜芯电缆地埋敷设至二级箱。③、L3回路供：现场搅拌用电，采用95mm2×3＋2的单芯铝线穿PVC管内导线埋地敷设至二级分配电箱。、L4回路供：主楼施工用电，95mm×10+2的单芯铝线穿PVC管内导线埋地敷设至二级分配电箱。4、生活照明配电线路分布：B1回路供办公区用电，沿围墙采用PVC管穿线敷设至二级箱。B2回路供民工生活区用电，采用PVC管导线敷设至二级箱。5、根据工程进度及施工需要使用机械设备统计如下：序号名称额定功率（KW）数量（台）1塔吊（QTZ80A型）3412电焊机（闪光焊、电渣焊）16433木工锯台324钢筋切断机（40型）2.225钢筋弯曲机（40型）326施工电梯6017滚压直螺纹机（40型）1028输送泵（暂时考虑电泵）9019振动器1.53第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页10生活办公照明5011施工镝灯照明3.52三、总负荷、总电流计算：塔吊（QTZ80A）kx=0.3tgw=1.02pe=34KWPjs=kx×pe=0.3×34=10.29（KW）Qjs=Pjs×tgw=10.2×1.02=10.5（kvar）电焊机、电渣焊、闪电焊kx=0.45tgw=1.98先将Jc=50%电流换算到Jc=100%额定容量。容量为：pe=CJ/Jc100%×pnN0.5×（164）=82KW②、负荷计算Pjs=kx×pe=0.45×82=36.90（KW）Qjs=Pjs×tgw=36.90×1.98=73（kvar）木工锯台kx=0.7tgw=0.88pe=6KWPjs=kx×pe=（3×2）×0.7=4.2（KW）Qjs=Pjs×tgw=4.2×0.88=3.696（kvar）钢筋切断机kx=0.7tgw=0.88pe=4.4KWPjs=kx×pe=0.7×4.4=3.08（KW）第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页Qjs=Pjs×tgw=3.08×0.88=2.9（kvar）钢筋弯曲机kx=0.7tgw=0.88pe=6KWPjs=kx×pe=（3×2）×0.7=4.2（KW）Qjs=Pjs×tgw=4.2×0.88=3.696（kvar）施工电梯kx=0.3tgw=1.02pe=60KWPjs=kx×pe=0.3×60=18（KW）Qjs=Pjs×tgw=18×1.02=18.0（kvar）搅拌站kx=0.7tgw=1.08pe=50KWPjs=kx×pe=0.7×50=35（KW）Qjs=Pjs×tgw=35×1.08=37.8（kvar）输送泵（）kx=0.7tgw=1.08pe=90KWPjs=kx×pe=0.7×90=63（KW）Qjs=Pjs×tgw=63×1.08=67.5（kvar）振动器kx=0.7tgw=1.02pe=4.5KWPjs=kx×pe=0.7×4.5=3.15（KW）Qjs=P...
