主厂房地下设施监理实施细则VIP免费

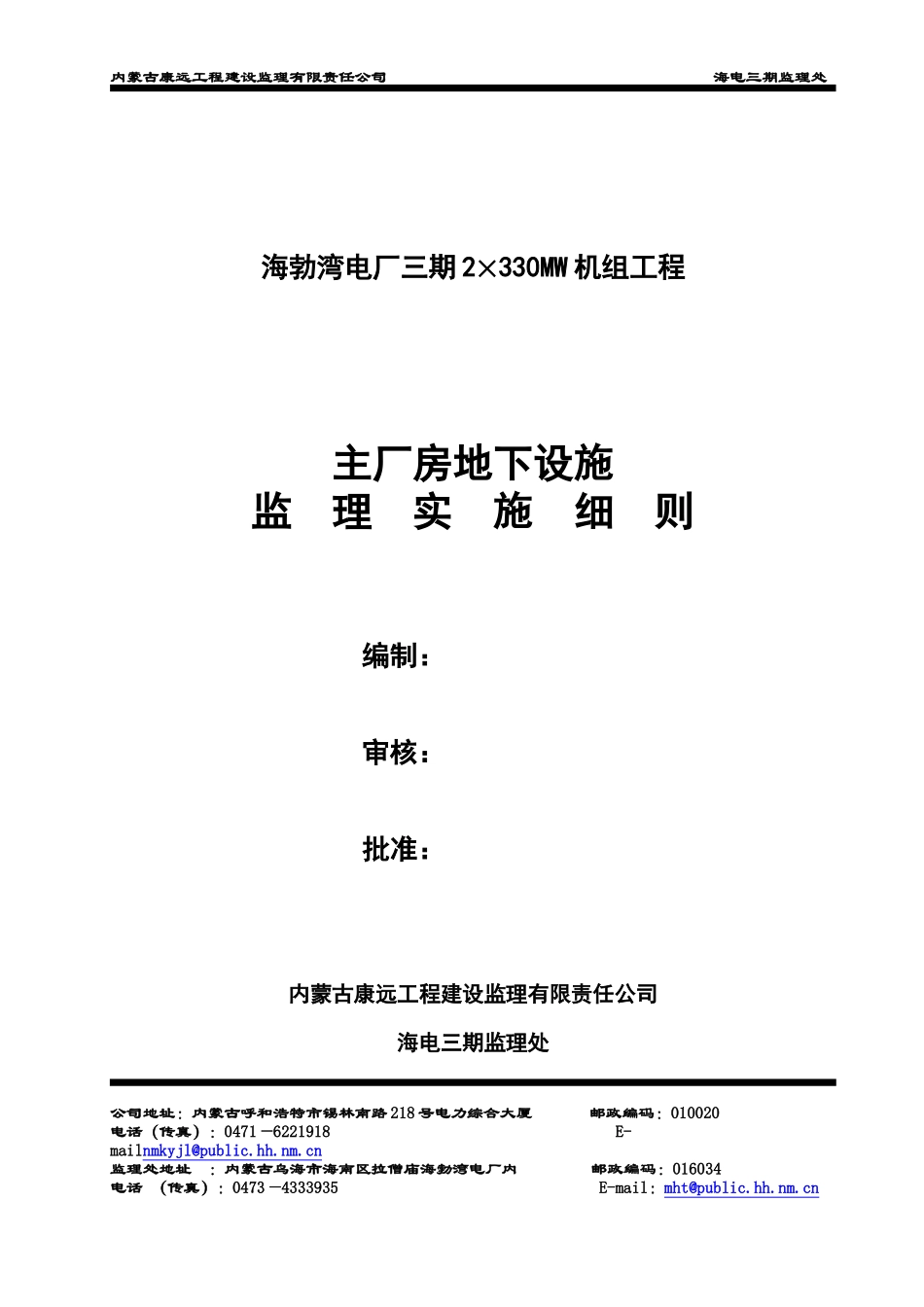

内蒙古康远工程建设监理有限责任公司海电三期监理处海勃湾电厂三期2330MW机组工程主厂房地下设施监理实施细则编制：审核：批准：内蒙古康远工程建设监理有限责任公司海电三期监理处公司地址：内蒙古呼和浩特市锡林南路218号电力综合大厦邮政编码：010020电话（传真）：0471—6221918E-mailnmkyjl@public.hh.nm.cn监理处地址：内蒙古乌海市海南区拉僧庙海勃湾电厂内邮政编码：016034电话（传真）：0473—4333935E-mail：mht@public.hh.nm.cn第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页主厂房地下设施监理实施细则1专业工程的特点工程名称：海勃湾电厂三期2×330MW机组工程主厂房地下设施工程地址：内蒙古乌海市海南区拉僧庙建设单位：内蒙古乌海市海勃湾发电有限责任公司设计单位：内蒙古电力勘察设计院施工单位：内蒙古电建一、二、三公司监理单位：内蒙古康远工程建设监理有限责任公司工程概况：主厂房地下设施包括锅炉地下设施和汽机地下设施两个单位工程。地下设施主要分布于汽机间、除氧煤仓间、锅炉间、集控楼。地下设施主要包括电缆隧道、各种沟道、排水管、地面支墩、埋件以及各种设备基础等。汽机间的地下设施布置有的电缆隧道、两条暖气沟和两条化学水排水沟，以及一些小设备基础、地面支墩和电动给水泵基础南侧的工业水管沟。除氧煤仓间的地下设施布置有2000×2000和1400×2000电缆隧道、电缆沟、暖气检查井、磨煤机基础。锅炉间的地下设施布置有靠近C列的2000×2000的电缆隧道和1400×1200宽的工业管沟，300、500、800宽的排水沟和700宽的灰渣沟、13个设备基础、各种地面支墩和埋件等。集控楼的地下设施布置有2000×2000和1400×2000电缆隧道、400和600宽的工业管沟、电缆沟、化学排水沟和各种设备基础等。第1页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页主厂房内的地下设施点多面广，涉及到了交叉施工、施工接口和施工配合，在施工进度和质量方面需要合理统筹的安排。2编制依据2.1本工程监理规划2.2本工程的设计文件2.3本工程的《施工组织设计》2.4与本工程施工相关的标准、规范《工程测量规范》（GB50026-93）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《电力建设施工及验收规范》（土建篇）《钢筋焊接及验收规范》（GBJ18-96）《混凝土结构工程施工质量验收规范》（GB50204-2002）《混凝土强度检验评定标准》（GBJ107-87）《建筑工程施工质量验收统一标准》（GB50300-2001）《火电施工质量检验及评定标准》（第一篇土建工程篇）建质[1994]号国家和地方工程建设标准强制性条文《主厂房地下设施施工图》（F0333S-T0223）《循环水泵坑施工图》（F0333S-T0223）《电动给水泵施工图》（F0333S-T0224）《主厂房承台布置图》（F0333S-T0226）3监理工作流程第3页共12页第2页共12页审批开工报告参加安全技术交底验收施工前放线和施工标高编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页图纸会审后相关问题得到解决审批承包单位的方案各种机具的准备、材料的准备、人员到的到场情况符合要求同意钢筋模板工程施工与土建接口的安装专业施工土建与安装监理工程师配合验收合格参加砼浇注前的技术与安全交底，并检查砼浇注的准备条件第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页4监理工作的控制要点及目标值4.1控制要点4.1.1质量控制要点4.1.1.1严格执行《监理工作程序》。4.1.1.2对原材料进场、构配件进场严格把关。4.1.1.3敦促施工单位落实三级检验制度。4.1.1.4混凝土的浇筑。4.1.1.5钢筋模板施工质量和予埋铁件的安装质量。4.1.1.6对各种设备基础、支墩和沟道等的相对位置及时进行检查。4.1.1.7协调和配合电气、机务专业的施工。4.1.1.8施工问题的发现与提前解决.4.1.2安全控制要点合格旁站砼浇注砼的隐蔽及相关资料整理处理完工第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页4.1.2.1主要是与除氧煤仓间和锅炉间的交叉施工，依据施...
