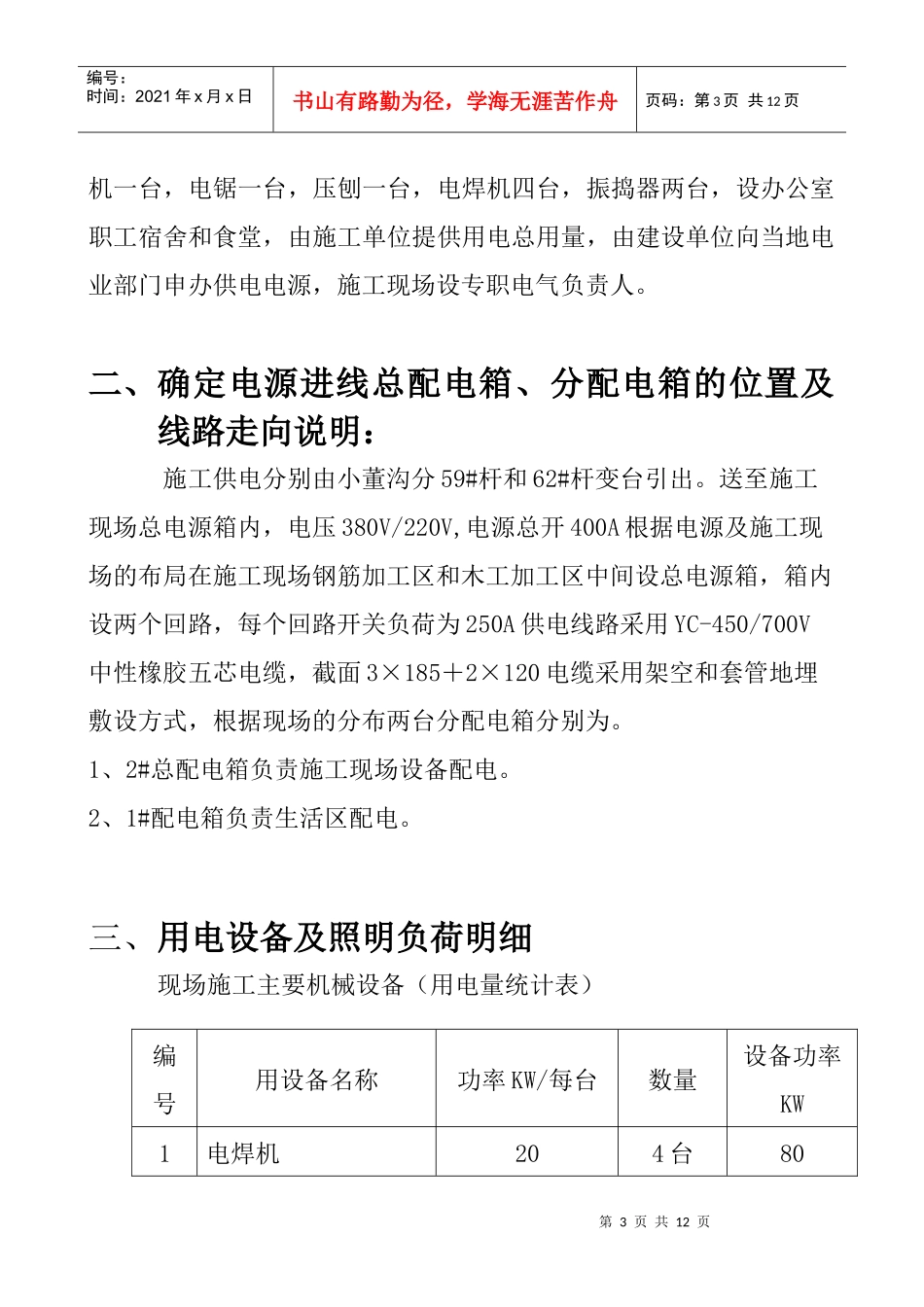

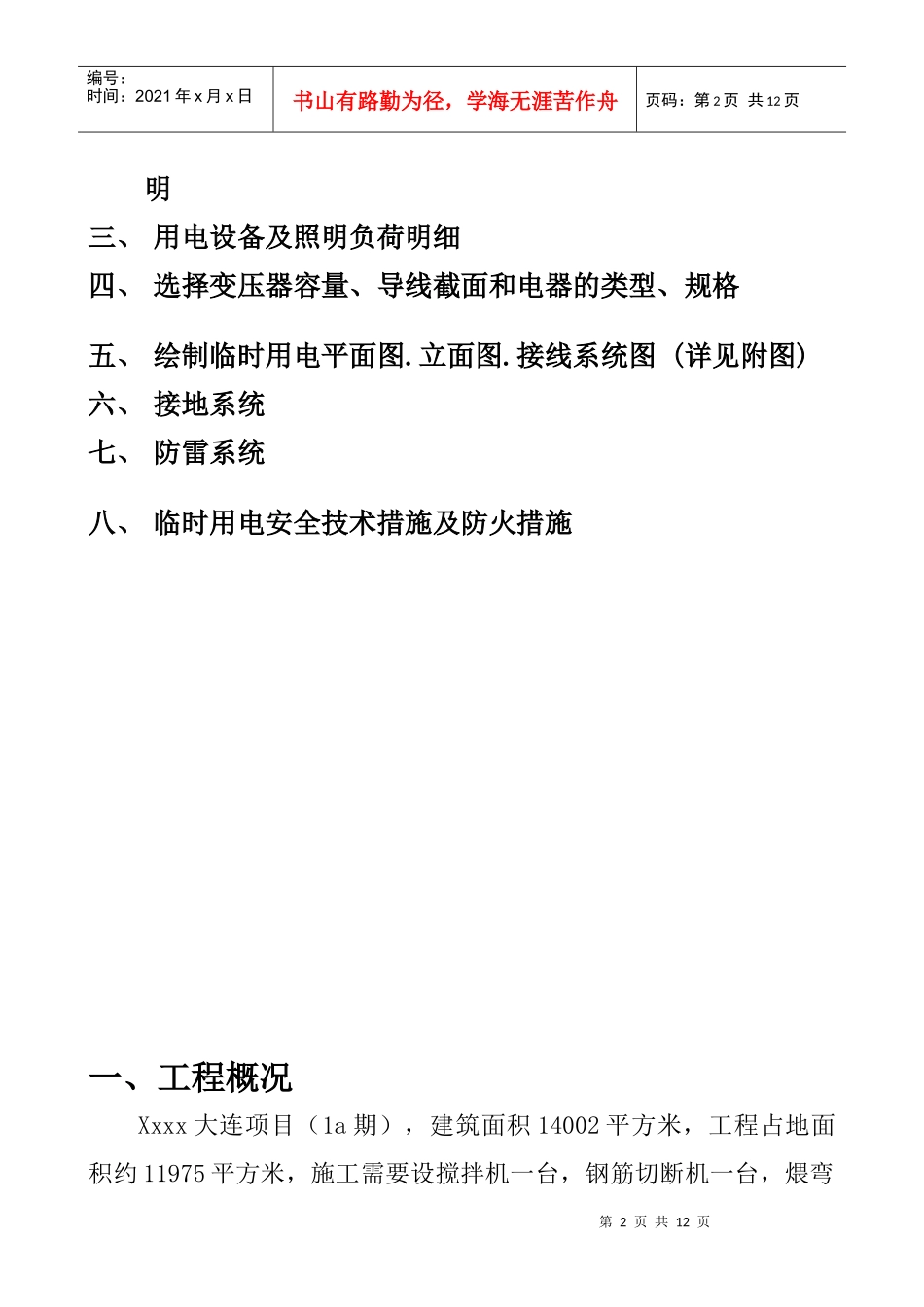

Xxx有限公司大连项目（1a期）现场临时用电施工组织设计Xxx有限公司目录一、工程概况二、确定电源进线总配电箱、分配电箱的位置及线路走向说第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页明三、用电设备及照明负荷明细四、选择变压器容量、导线截面和电器的类型、规格五、绘制临时用电平面图.立面图.接线系统图(详见附图)六、接地系统七、防雷系统八、临时用电安全技术措施及防火措施一、工程概况Xxxx大连项目（1a期），建筑面积14002平方米，工程占地面积约11975平方米，施工需要设搅拌机一台，钢筋切断机一台，煨弯第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页机一台，电锯一台，压刨一台，电焊机四台，振捣器两台，设办公室职工宿舍和食堂，由施工单位提供用电总用量，由建设单位向当地电业部门申办供电电源，施工现场设专职电气负责人。二、确定电源进线总配电箱、分配电箱的位置及线路走向说明：施工供电分别由小董沟分59#杆和62#杆变台引出。送至施工现场总电源箱内，电压380V/220V,电源总开400A根据电源及施工现场的布局在施工现场钢筋加工区和木工加工区中间设总电源箱，箱内设两个回路，每个回路开关负荷为250A供电线路采用YC-450/700V中性橡胶五芯电缆，截面3×185＋2×120电缆采用架空和套管地埋敷设方式，根据现场的分布两台分配电箱分别为。1、2#总配电箱负责施工现场设备配电。2、1#配电箱负责生活区配电。三、用电设备及照明负荷明细现场施工主要机械设备（用电量统计表）编号用设备名称功率KW/每台数量设备功率KW1电焊机204台80第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页2钢筋弯曲机41台43钢筋切断机41台44木工电锯2.21台2.25无齿锯31台36振捣器1.52台37搅拌机5.51台5.5合计104.7施工现场生活区、办公区（用电量统计表）序号照明设备名称数量功率KW/台小计1荧光灯500.422镝灯23.573空调71.510.54热水器1995蒸饭车112126合计40．5（根据上述两个统计表（按94“建筑安全”推荐公式）进行施工用电总量估算：S（KVA）=K[ΣP1/（ηCOSφ﹡K1K2）＋ΣP2*K3]S-工地用电总量（KVA）第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页ΣP1全工地动力设备的额定输出功率总合（KW）ΣP2全工地照明用电量总和K安全系数取1.05K1=0.6需要系数（全部动力同时使用系数）K2=0.75（动力负荷系数）K3=0.75照明设备同时使用系数COSφ-电源功率因数取0.75η动力设备平均效率ΣP1=104.7KWΣP2=44.7KW现场照明用电取总用电量的10%Σ总=S（KVA）=K[ΣP1/（ηCOSφ﹡K1K2）]=[104.7/(0.75×0.6×0.6×0.75）]×=205.8KVAΣ总=S（KVA）=K[ΣP2×ηCOSφ）]40.5×0.75=32.5KVA施工区S总=205.8KW，按S总选择变压器。生活区S总=33.5KW按S总选择变压器。四、选择变压器容量、导线截面和电器的类型、规格施工区根据容量计算选择变压器容量为315KVA变压器总配电箱YJV-3×185＋2×120第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页总配电箱分配电箱YJV-3×50＋2×25、电器类型规格：空气开关：DJ20Y-400/380Ｖ漏电保护器；DZ15LE施工区根据容量计算选择变压器容量为315KVA变压器总配电箱YJV-4×25＋1×10YJV-4×35＋1×16总配电箱分配电箱YJV-4×16＋1×10电器类型规格：空气开关：DJ20Y-400/380Ｖ漏电保护器；DZ15LE五、绘制临时用电平面图.立面图.接线系统图(详见附图)六、接地系统：⒈在施工现场专用的中心点直接接地的电力线路中，必须采取接零保护系统。电器设备的金属外壳必须与专用保护零线连接。⒉当施工现场与外电线路共用同一供电系统时，电气设备应根据当地的要求做保护接零或做好保护接地。不得一部分设备作保护接第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页零，另一部分设备作保护接地。⒊保护零线不得装设开关或熔断器。保护零线应单独设置，不作它用，重复接地线应与保护零...
