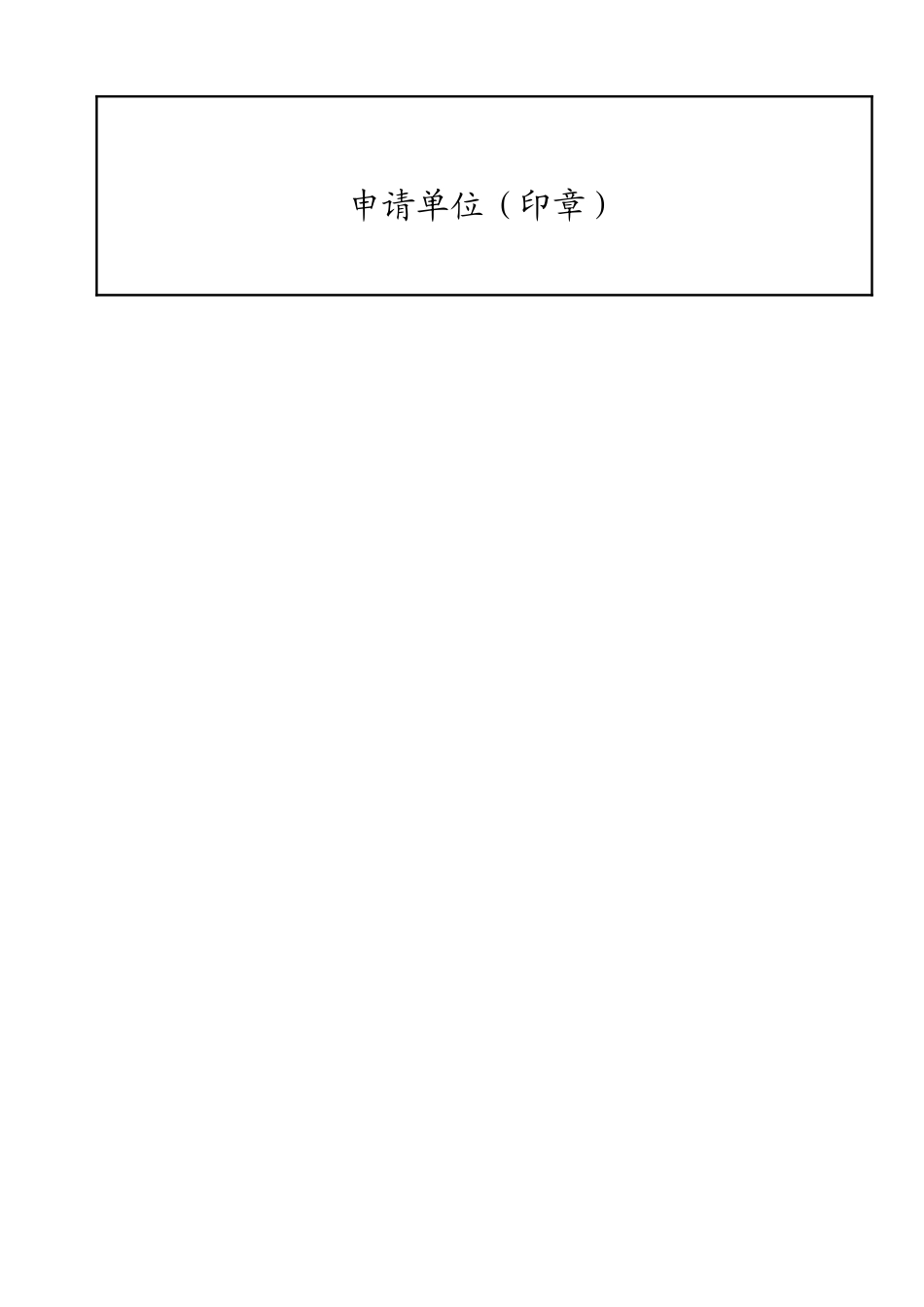

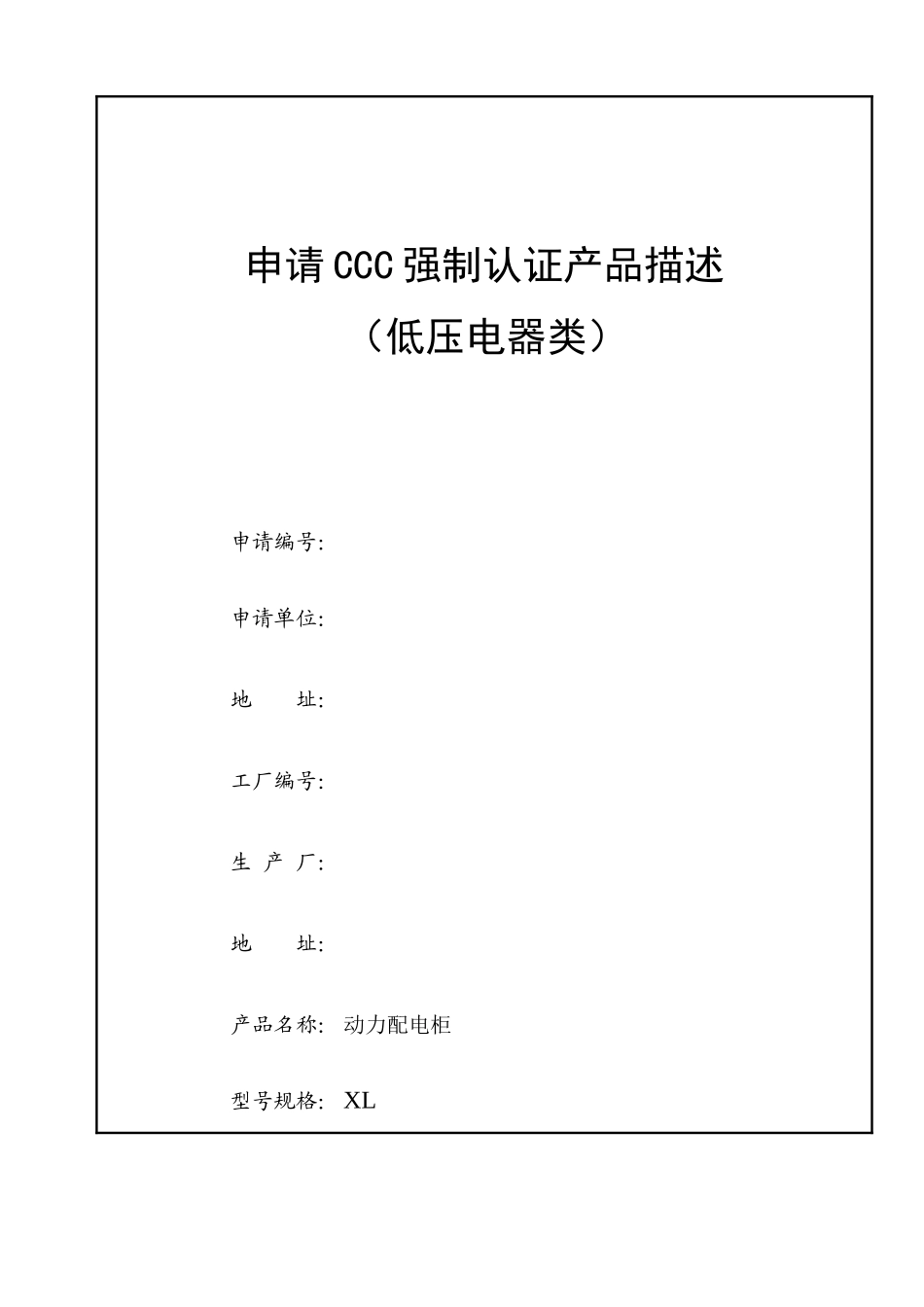

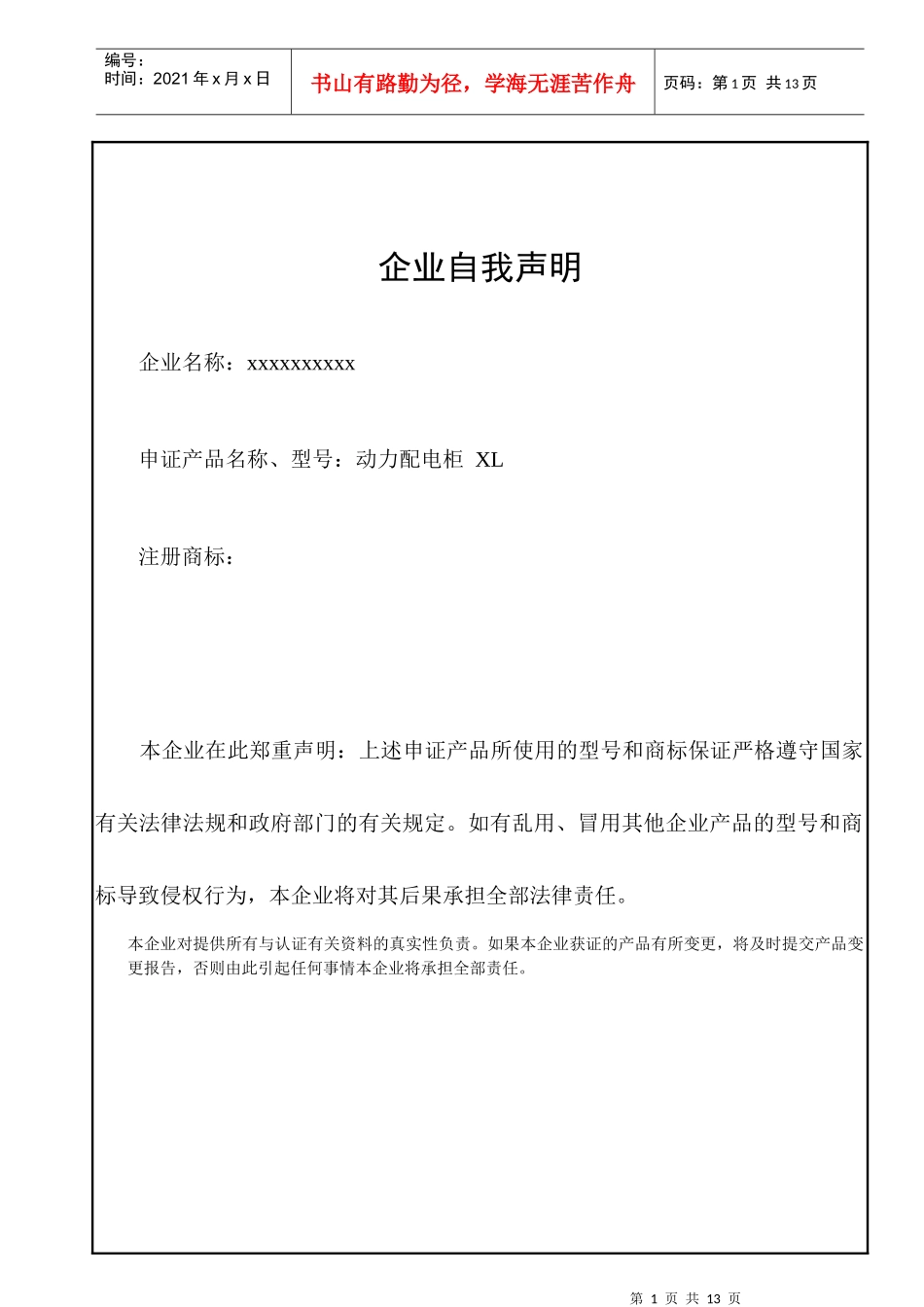

申请CCC强制认证产品描述（低压电器类）申请编号：申请单位：地址：工厂编号：生产厂：地址：产品名称：动力配电柜型号规格：XL申请单位（印章）第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页企业自我声明企业名称：xxxxxxxxxx申证产品名称、型号：动力配电柜XL注册商标：本企业在此郑重声明：上述申证产品所使用的型号和商标保证严格遵守国家有关法律法规和政府部门的有关规定。如有乱用、冒用其他企业产品的型号和商标导致侵权行为，本企业将对其后果承担全部法律责任。本企业对提供所有与认证有关资料的真实性负责。如果本企业获证的产品有所变更，将及时提交产品变更报告，否则由此引起任何事情本企业将承担全部责任。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页申证企业负责人（签名）：日期：（企业盖章）第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页产品描述(送试样品)1.产品构成的描述及结构特点（结构概要说明）：1）产品型号及名称XL-21动力配电柜2）提供图纸及编号：试样装配图20110506试样主电路图（多柜按拼柜提供图纸，需注明元件型号规格、各单元额定电流、母线规格及材质）201105073）主要结构数据：3.1开关电器及元件（型号规格、材料名称及牌号、生产厂）序号元件名称型号规格数量制造商（生产厂）/CCC证书编号1塑料外壳式断路器NM1-630S/3300630A1浙江正泰电器股份有限公司/20020103070058562塑料外壳式断路器NM1-225S/3300200A3浙江正泰电器股份有限公司/2002010307005853NM1-100S/330063A13柜体厚：1.5mm/3.2母线与绝缘导线（型号规格、材料名称及牌号、生产厂）序号元件名称材料名称型号规格（mm）制造商（生产厂）1主母线铜母线TMY-60×6广州市半径电力铜材有限公司TMY-2（30×6）2母线（N）TMY-40×63母线（PE）TMY-40×64绝缘导线铜导线BVR、BV-1.5mm2、2.5mm2广东电缆厂有限公司3.3绝缘支撑件、母线夹板、母线框及有关连接件（材料名称及牌号、生产厂）序号元件名称材料名称型号规格（mm）制造商（生产厂）1绝缘子DNC不饱和树酯玻璃纤维增强模塑料M10、φ50×50温州中意电器有限公司2母线夹DNC不饱和树酯玻璃纤维增强模塑料60×6温州中意电器有限公司3.4送样样机结构特点：样机结构特点描述：样机基本结构采用钢板及角钢焊接组合而成。正面为单扇开门，门上装有测量仪表、指示灯、转换开关。装有电器元件的仪表门用多股软导线与构架相连，柜内安装件与构架用滚花螺钉连接。柜内电器元件固定安装在金属支架上。N排和PE排装在柜体下部。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页产品描述(送试样品)样机操作方式：正面操作；样机安装方式：户内式、固定垂直安装于地面；样机接线方式：固定连接；样机外形尺寸：柜高1780mm柜宽700mm柜深400mm保护接地措施：有独立接地排，仪表门用黄绿双色线与构架相连，柜内安装件与构架用螺钉连接。防腐蚀：柜门、侧板、顶盖、后门、护板等采用电镀后用环氧粉末静电喷涂，柜内金属件均环氧粉末静电喷涂。母线绝缘支撑件之间最大距离：600mm第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页产品描述(送试样品)2.主要技术参数：(如不适用项用“/”表示)额定工作电压：AC380V额定绝缘电压：AC660V额定冲击耐受电压：/过电压类别：Ⅰ□Ⅱ□ⅢⅣ□材料组别：Ⅲa污染等级：3电气间隙：≥5.5mm爬电距离：≥12.5mm主母线（水平母线）的额定电流、额定短时耐受电流和额定峰值耐受电流：630A、20kA/40kA主开关的分断能力：20kA主开关的额定电流、额定极限短路分断、额定运行短路分断能力及额定短时耐受电流(如有)：630A，Icu：50kA、Ics：25kA配电回路数：4回路配电回路每个回路的额定电流：200A（3个）、63A（1个）配电回路每个回路分断能力：20kA外壳防护等级：IP30触电保护类别：Ⅰ类Ⅱ类□Ⅲ类□额定分散系数：0.8第6页共13页第5页共13页编号：时间：2021年x月x日...
