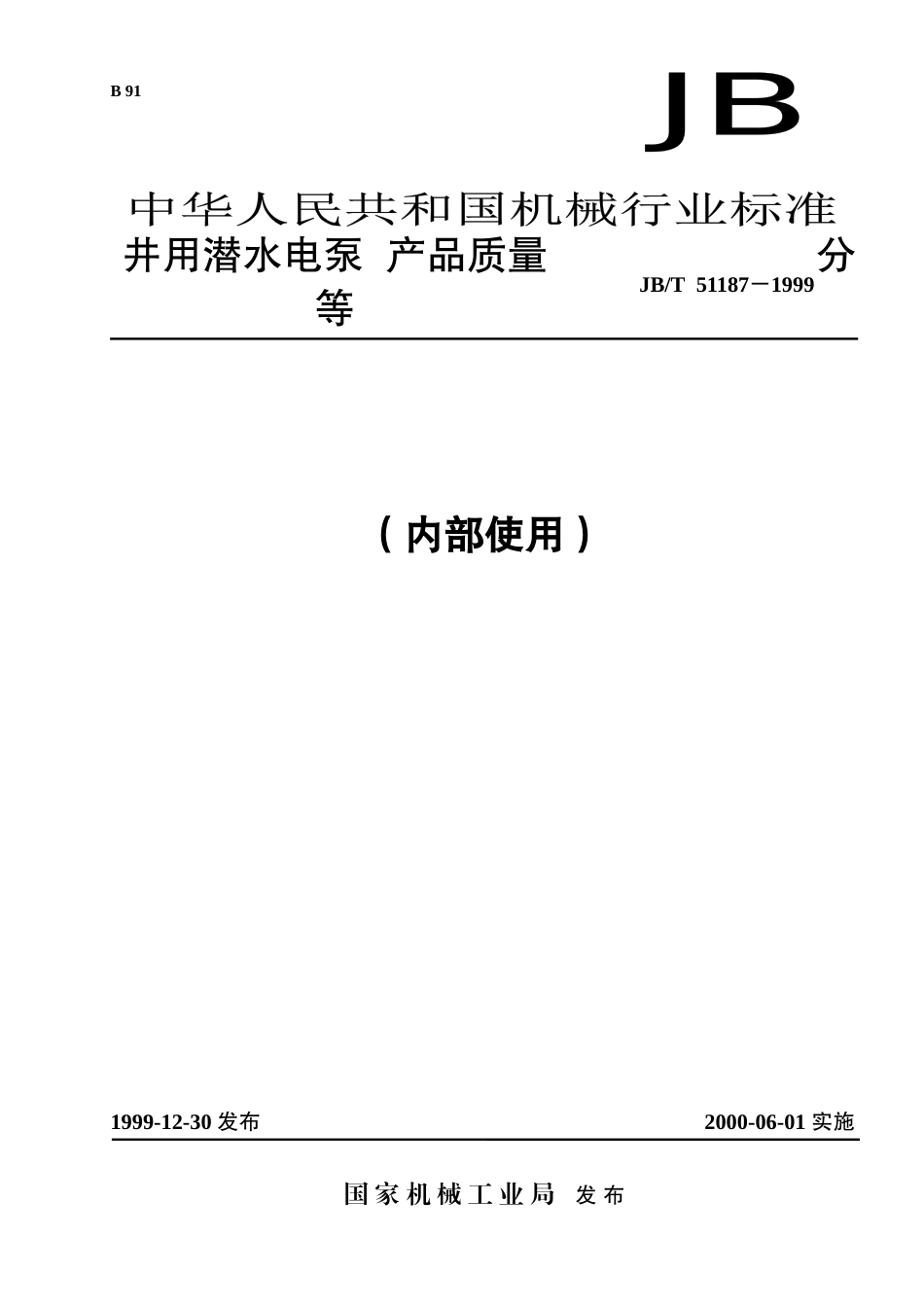

井用潜水电泵产品质量分等-福建星火计划网_第1页
1/14

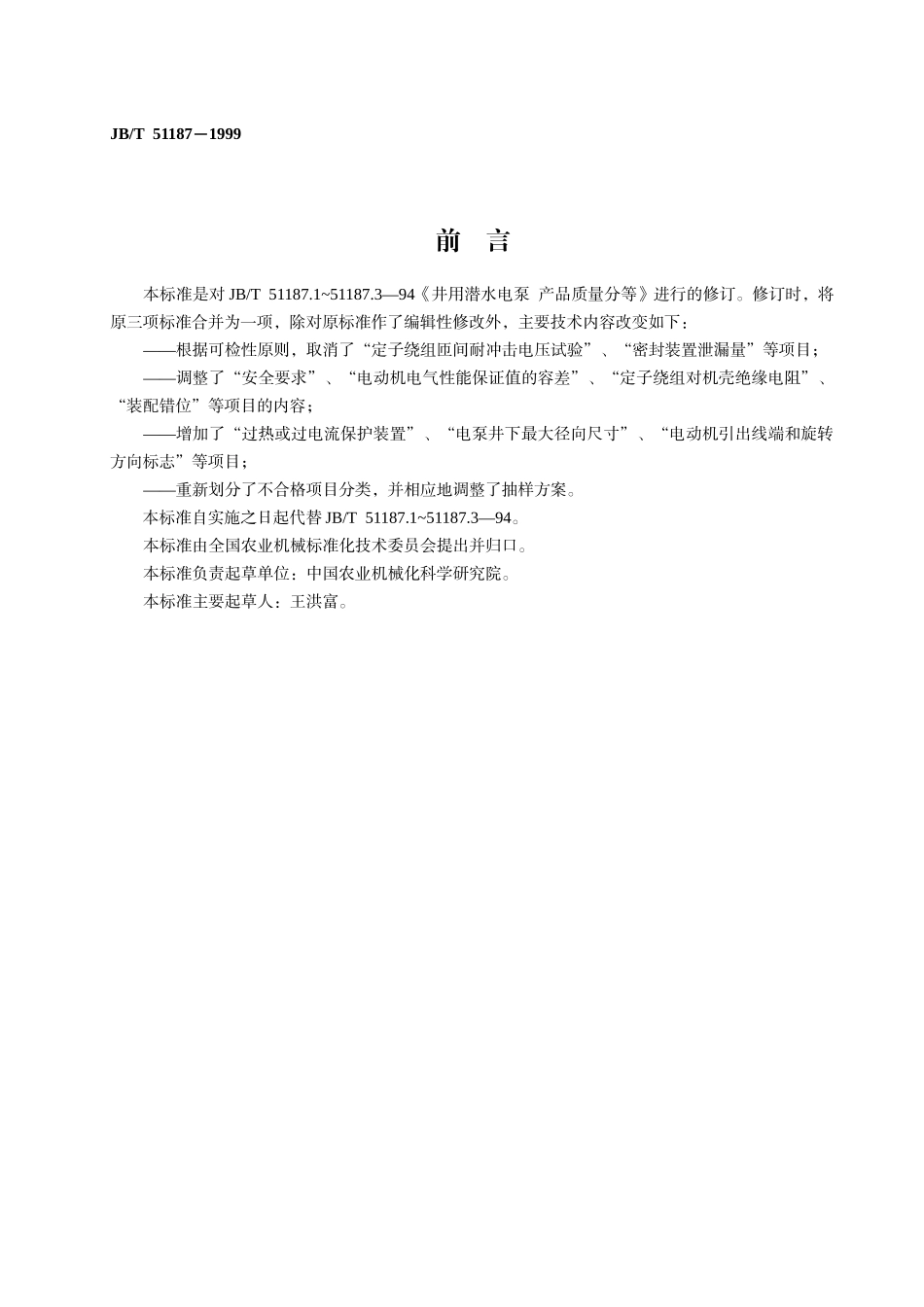

井用潜水电泵产品质量分等-福建星火计划网_第2页
2/14

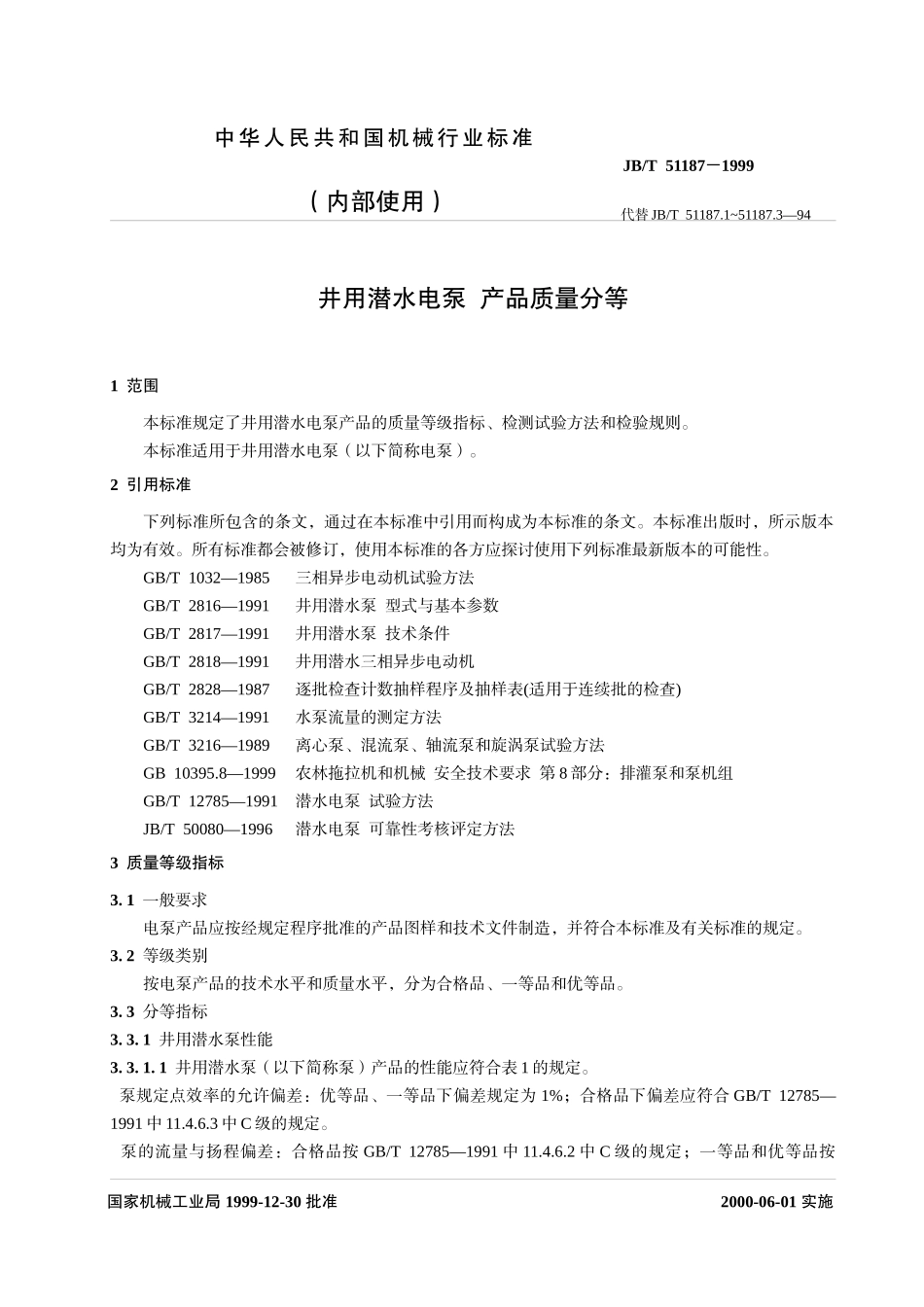

井用潜水电泵产品质量分等-福建星火计划网_第3页
3/14
井用潜水电泵产品质量分等B91JB/T51187-1999(内部使用)1999-12-30发布2000-06-01实施国家机械工业局发布前言本标准是对JB/T51187.1~51187.3—94《井用潜水电泵产品质量分等》进行的修订。修订时,将原三项标准合并为一项,除对原标准作了编辑性修改外,主要技术内容改变如下:——根据可检性原则,取消了“定子绕组匝间耐冲击电压试验”、“密封装置泄漏量”等项目;——调整了“安全要求”、“电动机电气性能保证值的容差”、“定子绕组对机壳绝缘电阻”、“装配错位”等项目的内容;——增加了“过热或过电流保护装置”、“电泵井下最大径向尺寸”、“电动机引出线端和旋转方向标志”等项目;——重新划分了不合格项目分类,并相应地调整了抽样方案。本标准自实施之日起代替JB/T51187.1~51187.3—94。本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位:中国农业机械化科学研究院。本标准主要起草人:王洪富。JB/T51187-1999井用潜水电泵产品质量分等1范围本标准规定了井用潜水电泵产品的质量等级指标、检测试验方法和检验规则。本标准适用于井用潜水电泵(以下简称电泵)。2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1032—1985三相异步电动机试验方法GB/T2816—1991井用潜水泵型式与基本参数GB/T2817—1991井用潜水泵技术条件GB/T2818—1991井用潜水三相异步电动机GB/T2828—1987逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T3214—1991水泵流量的测定方法GB/T3216—1989离心泵、混流泵、轴流泵和旋涡泵试验方法GB10395.8—1999农林拖拉机和机械安全技术要求第8部分:排灌泵和泵机组GB/T12785—1991潜水电泵试验方法JB/T50080—1996潜水电泵可靠性考核评定方法3质量等级指标3.1一般要求电泵产品应按经规定程序批准的产品图样和技术文件制造,并符合本标准及有关标准的规定。3.2等级类别按电泵产品的技术水平和质量水平,分为合格品、一等品和优等品。3.3分等指标3.3.1井用潜水泵性能3.3.1.1井用潜水泵(以下简称泵)产品的性能应符合表1的规定。泵规定点效率的允许偏差:优等品、一等品下偏差规定为1%;合格品下偏差应符合GB/T12785—1991中11.4.6.3中C级的规定。泵的流量与扬程偏差:合格品按GB/T12785—1991中11.4.6.2中C级的规定;一等品和优等品按国家机械工业局1999-12-30批准中华人民共和国机械行业标准(内部使用)JB/T51187-1999代替JB/T51187.1~51187.3—942000-06-01实施GB/T12785—1991中11.4.6.2中B级的规定。表1序号型号适用流量单级规定转速效率η电泵井下最井径扬程%大径向尺寸mmm3/hmr/min合格品一等品优等品mm1100QJ21002528504445.547962100QJ3.23.24.54849.5513100QJ5545152.5544100QJ883.55354.5565150QJ515057.146061.5631436150QJ10107.146465.5677150QJ20206.56566.5688150QJ323266667.5699175QJ2017520136668.56916810175QJ2525136768.57011175QJ3232126869.57112175QJ4040127071.57313175QJ5050127273.57514200QJ202002013.36768.57018415200QJ2525146970.57216200QJ3232137071.57317200QJ4040137273.57518200QJ5050137475.57719200QJ6363127475.57720200QJ8080117576.57821250QJ40250402228757273.57523322250QJ5050207374.57623250QJ6363207475.57724250QJ8080207576.57825250QJ100100187576.57826250QJ125125167677.57927250QJ140140157677.57928300QJ1253001252229007576.57828129300QJ140140217576.57830300QJ200200207677.57931350QJ2003502001214507576.57833032350QJ320320117677.57933400QJ500400500157778.580377注:电泵配套电动机的功率及其级数等参数应符合GB/T2816的规定。3.3.2井用潜水三相异步电动机性能井用潜水三相异步电动机(以下简称电动机)产品的效率和功率因数应符合表2(充水式)、表3(充油式)、表4(屏蔽式)的规定。电动机的其它电气性能应分别符合GB/T2818中表8、表9及4.7的规定。表2额定机座号150功率效率η%功率因数cosϕkW合格品一...
