-某纸厂施工组织设计VIP免费

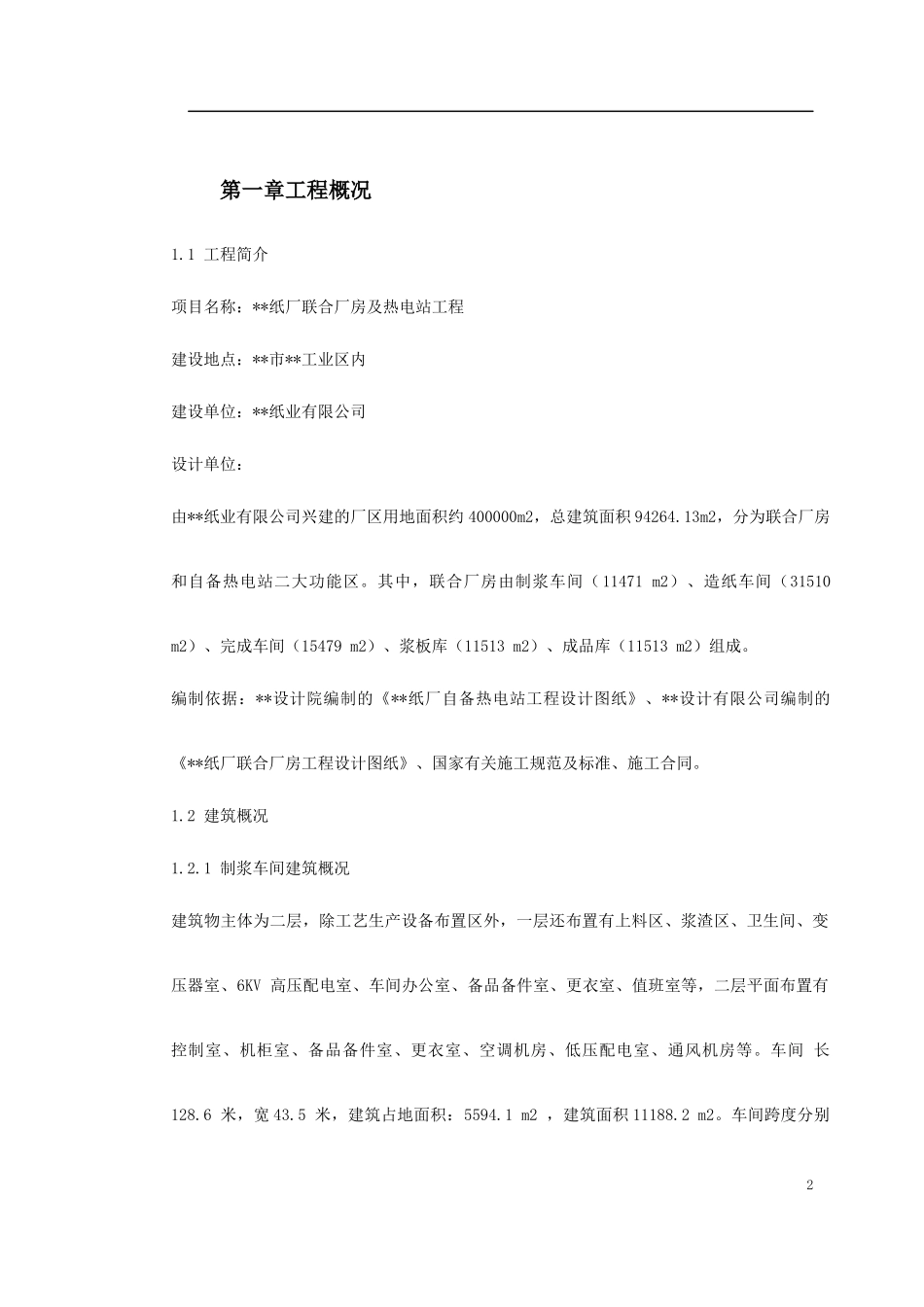

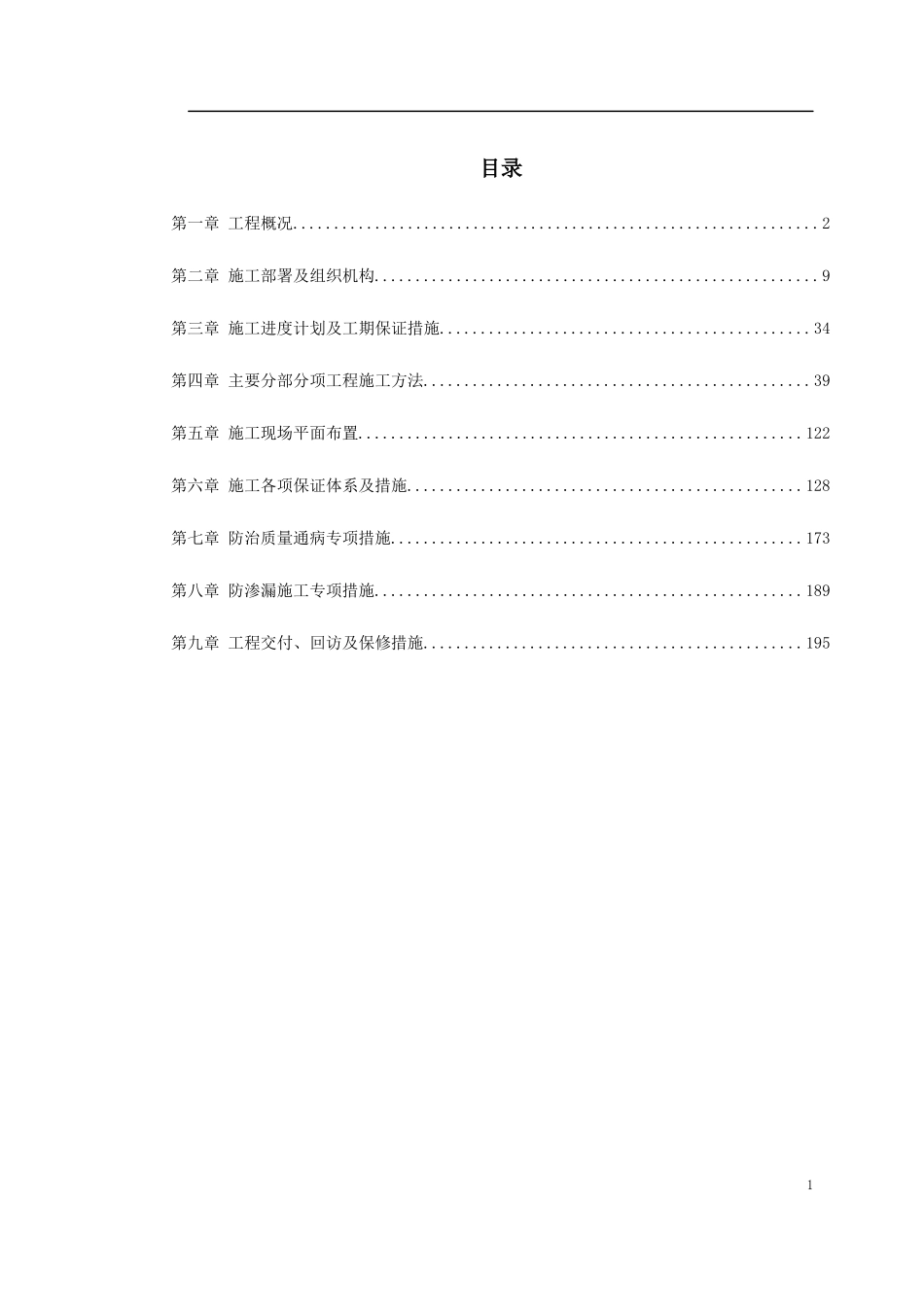

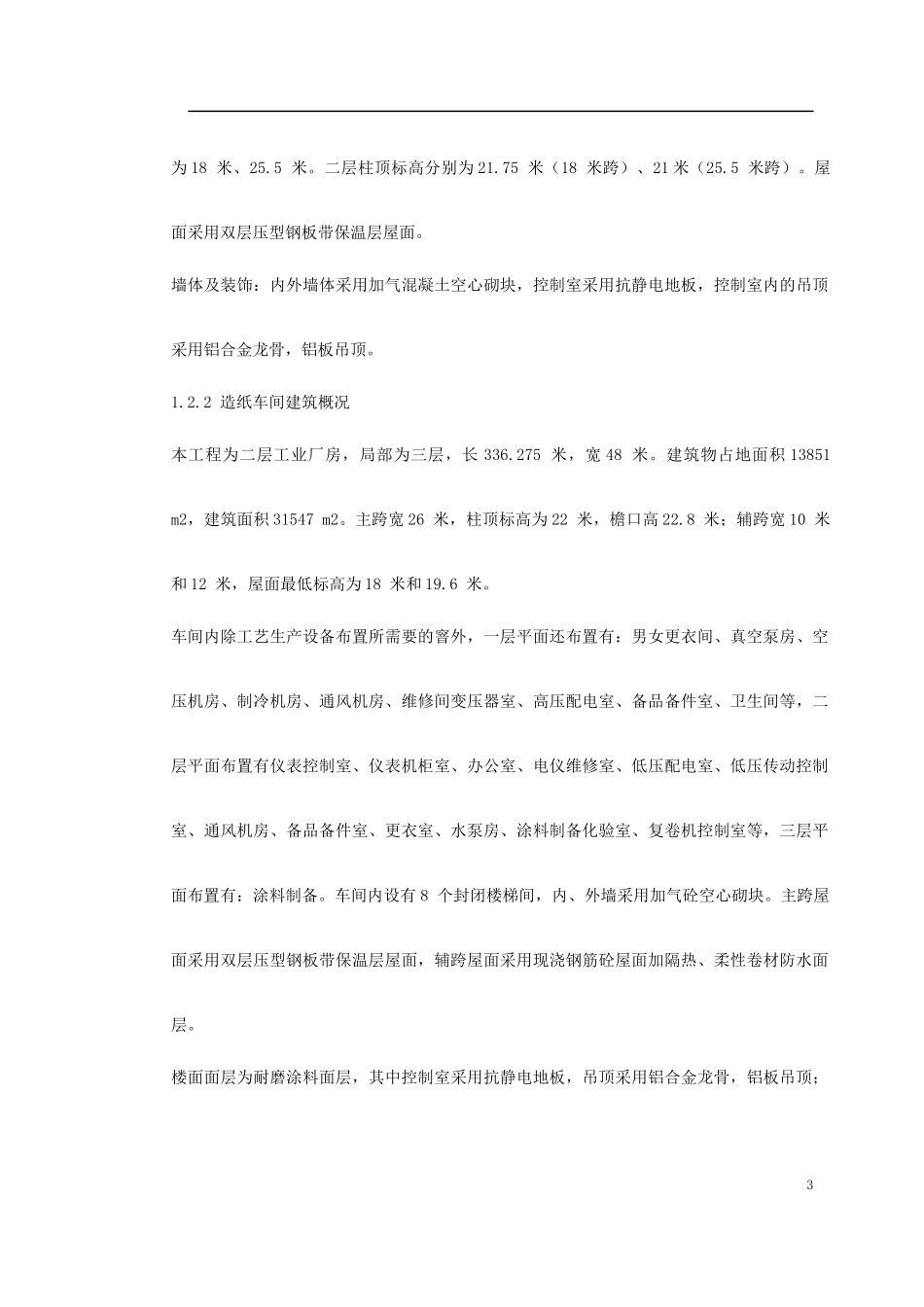

目录第一章工程概况................................................................2第二章施工部署及组织机构......................................................9第三章施工进度计划及工期保证措施.............................................34第四章主要分部分项工程施工方法...............................................39第五章施工现场平面布置......................................................122第六章施工各项保证体系及措施................................................128第七章防治质量通病专项措施..................................................173第八章防渗漏施工专项措施....................................................189第九章工程交付、回访及保修措施..............................................1951第一章工程概况1.1工程简介项目名称：**纸厂联合厂房及热电站工程建设地点：**市**工业区内建设单位：**纸业有限公司设计单位：由**纸业有限公司兴建的厂区用地面积约400000m2，总建筑面积94264.13m2，分为联合厂房和自备热电站二大功能区。其中，联合厂房由制浆车间（11471m2）、造纸车间（31510m2）、完成车间（15479m2）、浆板库（11513m2）、成品库（11513m2）组成。编制依据：**设计院编制的《**纸厂自备热电站工程设计图纸》、**设计有限公司编制的《**纸厂联合厂房工程设计图纸》、国家有关施工规范及标准、施工合同。1.2建筑概况1.2.1制浆车间建筑概况建筑物主体为二层，除工艺生产设备布置区外，一层还布置有上料区、浆渣区、卫生间、变压器室、6KV高压配电室、车间办公室、备品备件室、更衣室、值班室等，二层平面布置有控制室、机柜室、备品备件室、更衣室、空调机房、低压配电室、通风机房等。车间长128.6米，宽43.5米，建筑占地面积：5594.1m2，建筑面积11188.2m2。车间跨度分别2为18米、25.5米。二层柱顶标高分别为21.75米（18米跨）、21米（25.5米跨）。屋面采用双层压型钢板带保温层屋面。墙体及装饰：内外墙体采用加气混凝土空心砌块，控制室采用抗静电地板，控制室内的吊顶采用铝合金龙骨，铝板吊顶。1.2.2造纸车间建筑概况本工程为二层工业厂房，局部为三层，长336.275米，宽48米。建筑物占地面积13851m2，建筑面积31547m2。主跨宽26米，柱顶标高为22米，檐口高22.8米；辅跨宽10米和12米，屋面最低标高为18米和19.6米。车间内除工艺生产设备布置所需要的窨外，一层平面还布置有：男女更衣间、真空泵房、空压机房、制冷机房、通风机房、维修间变压器室、高压配电室、备品备件室、卫生间等，二层平面布置有仪表控制室、仪表机柜室、办公室、电仪维修室、低压配电室、低压传动控制室、通风机房、备品备件室、更衣室、水泵房、涂料制备化验室、复卷机控制室等，三层平面布置有：涂料制备。车间内设有8个封闭楼梯间，内、外墙采用加气砼空心砌块。主跨屋面采用双层压型钢板带保温层屋面，辅跨屋面采用现浇钢筋砼屋面加隔热、柔性卷材防水面层。楼面面层为耐磨涂料面层，其中控制室采用抗静电地板，吊顶采用铝合金龙骨，铝板吊顶；3造纸车间的湿部局部做铝板吊顶，并加送热风以防顶棚结露。1.2.3完成车间建筑概况本工程为二层工业厂房，长140.6米，宽54米。建筑占地面积7592.4m2，建筑面积15184.8m2。主跨宽26米，柱顶标高22米，檐口高22.8米，辅跨宽分别为22米和92.6米，柱顶标高分别为16.6米和17.8米。车间内除工艺设备布置空间外，一层平面布置有：变压器室、电修大修间、备品备件库、电工表修理等，二层平面布置有：低压配电室、值班室等。室内设有3个封闭楼梯，主跨屋面为双层压型钢板带保温层屋面，内外墙均采用加气砼空心砌块。1.2.4成品库及浆板库建筑概况由二座库房组成，每座长148米，宽77.6米，单层，建筑面积11484.8m2。主要为纸品堆存区，柱顶标高为8米，屋面采用网架结构单层压型钢板保温层屋面，地面采用砼耐磨涂料地面，值班与消控室设有铝铝合金龙骨、石膏板吊顶。1.2.5联合车间装饰概况墙体：采用加气砼空心砌块；屋面：压型钢板屋面、钢筋砼现浇屋面；地面：根据不同使用功能和...
