中山市古镇海洲医院中心供氧系统采购需求VIP免费

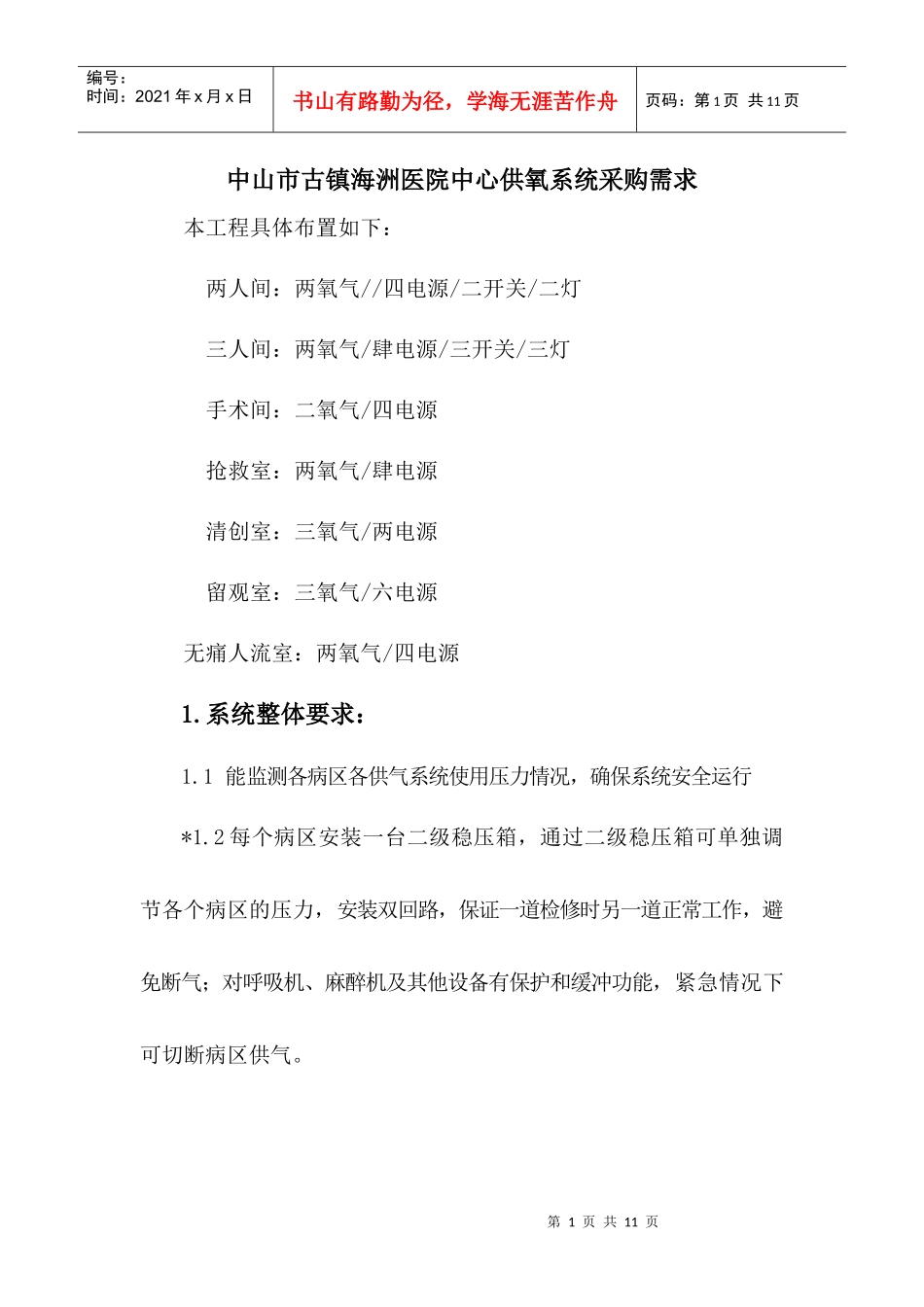

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页中山市古镇海洲医院中心供氧系统采购需求本工程具体布置如下：两人间：两氧气//四电源/二开关/二灯三人间：两氧气/肆电源/三开关/三灯手术间：二氧气/四电源抢救室：两氧气/肆电源清创室：三氧气/两电源留观室：三氧气/六电源无痛人流室：两氧气/四电源1.系统整体要求：1.1能监测各病区各供气系统使用压力情况，确保系统安全运行*1.2每个病区安装一台二级稳压箱，通过二级稳压箱可单独调节各个病区的压力，安装双回路，保证一道检修时另一道正常工作，避免断气；对呼吸机、麻醉机及其他设备有保护和缓冲功能，紧急情况下可切断病区供气。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页*1.3每个病区安装一台流量计，通过流量计能及时发现管道氧气是否泄漏，有利于成本核算。1.4管道要求选配符合国家最新标准的流体不锈钢管或紫铜管，保证管网气密性，使系统安全可靠；氧气管道的焊接全部采用国家最新相关材质管道的焊接标准，保证管道内的气密性。1.5铝合金设备带采用静电喷塑，分三槽设计，将强电、弱电、气体管道分开，并可靠接地，确保系统的安全。1.6氧气终端有明显颜色标志，终端插拔自如，设有防插错结构，以保证用气安全。2.1设备带采用模块化设计，可任意增减设备，其面板可拆卸，方便院方增加设备。2.2阅读灯使用寿命长，安全可靠。3.环保性：第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页3.1整个系统采用不锈钢或或紫铜管作为主体，对环境不产生危害。同时个密封部位采用符合国家洁净要求的密封材料来密封，做到气密性与环保相结合。3.2铝合金设备带为铝合金为主体，通过喷塑的表面处理方式，既美观又不会散发有毒有害气体。该工程为“中心供氧系统”，其中供氧终端约44只，电源插座128床头灯78，灯开关78。管网部分，恒压监护装置，各种型号的阀门，仪表、管件，病房设备带均根据院方的实际需要确定。五、各系统设计方案说明（一）中心供氧设计方案中心供氧整套系统采用2×5瓶氧气自动汇流排为供氧源，整套系统由汇流排、氧气输送管道及氧气终端几个部分组成（汇流排站房含声光报警装置），系统输送压力经减压器减压可调至0.2—0.5MPa后，由管道输送到手术室、抢救室及各个病房的终端处供使用。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页1．主要技术参数：汇流排主要技术参数：1.供氧量：≥50ｍ3/h2.进口压力：15Mpa3.出口压力：0.1MPa～1.5Mpa（可调）4.汇流排间的室内温度控制要求：10℃～38℃5.汇流排间的室内氧气浓度控制要求：＜23%6.氧气纯度：≥99.5%7.主管道工作压力：0.8Mpa8.楼层分管道、终端压力：0.4Mpa（0.2～0.5Pa可调）9.氧气终端流量：≥5L/min10.管道氧气流速：≤10m/s11.管道压力损失：≤10%12.同时使用系数：普通病房20%，手术室、抢救室100%。13.系统泄露率：＜0.3%14自动切换柜2.安全和报警装置报警装置安放在中央控制室内，当整个氧气管路系统输出压力低于或高于额定值（0.2—0.5MPA）时，它会及时发出声、光信号，第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页通知值班人员采取相应措施，调正系统正常运行。自动温度感应灭火装置及防爆灯应按照国家消防标准安装在适当位置。3．氧气压力监视装置及流量测量装置为监测各病区各供气系统使用压力情况，确保系统安全运行，在各病区的护士站安装一个压力监测装置来监测各病区的压力，以便护士及时了解系统工况，保证每个病区氧气压力不低于0.2MPa，以实现连续稳定的供氧，压力表精度等级不低于1.6级。5．氧气输送管道（GB2270不锈钢管或GB1527紫铜管）连接中心供氧站及各用气终端，其主管、副管、支管及阀门均采用符合最新国家标准的医用气体管道及阀门有关标准的要求，并经除油处理，采用符合相同材质的国家最新标准的焊接连接要求，无泄漏，，保证稳压供氧。要求对所有的医用气体管材进行整体浸...
