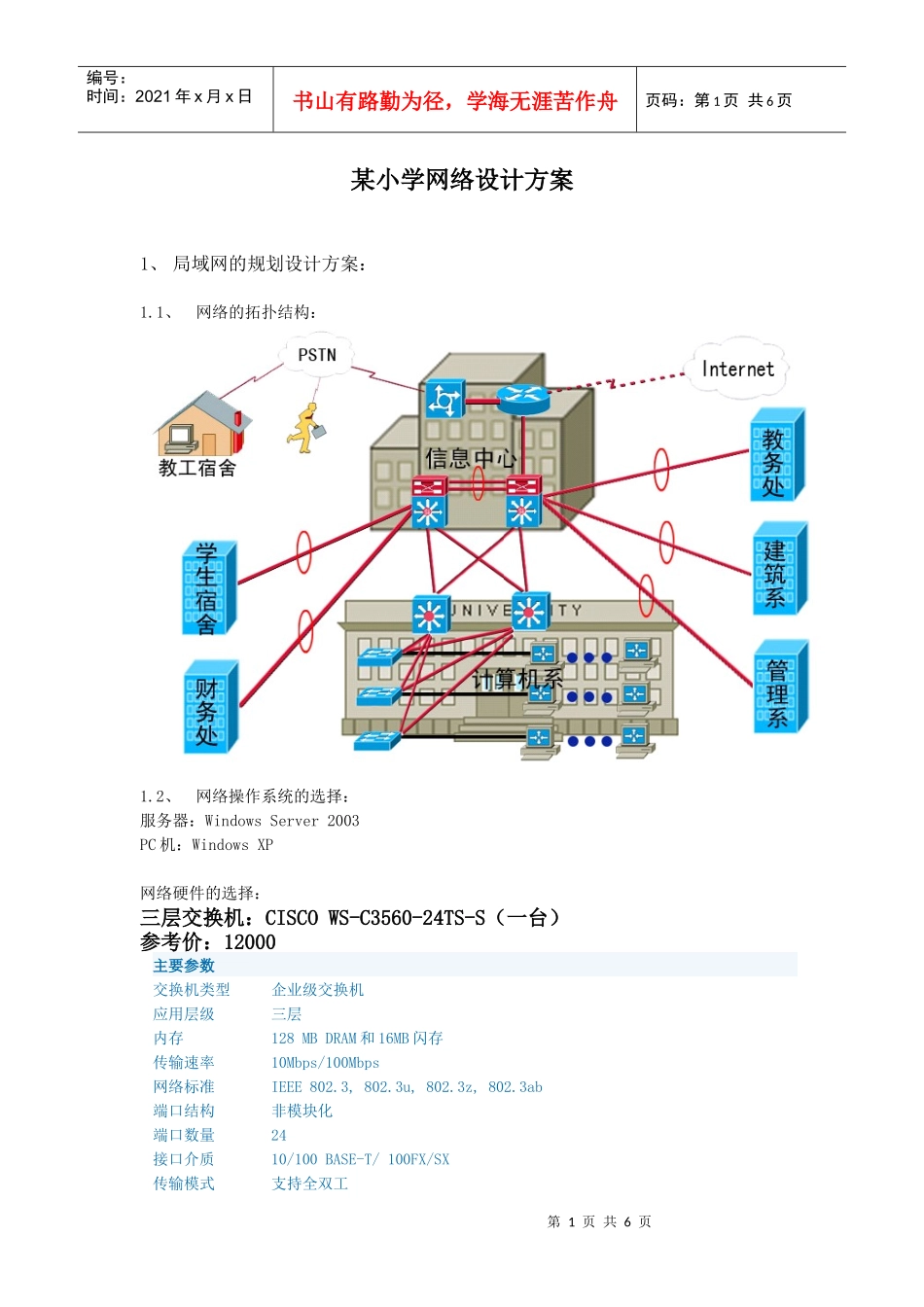

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页某小学网络设计方案1、局域网的规划设计方案：1.1、网络的拓扑结构：1.2、网络操作系统的选择：服务器：WindowsServer2003PC机：WindowsXP网络硬件的选择：三层交换机：CISCOWS-C3560-24TS-S（一台）参考价：12000主要参数交换机类型企业级交换机应用层级三层内存128MBDRAM和16MB闪存传输速率10Mbps/100Mbps网络标准IEEE802.3,802.3u,802.3z,802.3ab端口结构非模块化端口数量24接口介质10/100BASE-T/100FX/SX传输模式支持全双工第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页配置形式可堆叠交换方式存储-转发背板带宽32Gbps包转发率6.5MppsVLAN支持支持QOS支持支持网管支持支持网管功能SNMP,CLI,Web,管理软件MAC地址表12K模块化插槽数2电源100-240VAC（自动适应）50-60Hz尺寸(mm)301*445*44重量(Kg)3.9交换机：腾达TEH108SK（9台）参考价：55（每台）主要参数交换机类型快速以太网交换机应用层级二层内存2M传输速率10Mbps/100Mbps网络标准IEEE802.3、IEEE802.3u、IEEE802.3x端口结构非模块化端口数量8接口介质10Base-T:类或3类以上UTP、100Base-TX:类UTP传输模式全双工/半双工自适应配置形式独立式交换方式存储-转发背板带宽1.6GbpsVLAN支持不支持QOS支持不支持网管支持不支持网管功能无MAC地址表1K电源输入电压范围:AC9V600mA功耗:2.5W环境标准工作温度:0℃-40℃、存储温度:-40℃-70℃、工作湿度:10%-90%RH无凝结、存储湿度:5%-90%RH无凝结尺寸(mm)165*107*21其他技术参数数据过滤率可以消除所有的错误封包，在100%的10Mbps线速条件下，数据转发率为14880pps/每口特点在每个端口的双绞线上，支持自动极性转换第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页服务器：IBMSystemx3400参考价：12000基本类别类型部门级类别塔式结构5U处理器CPU类型XeonE5405CPU频率2000MHz处理器描述标配1个XeonE5405处理器最大处理器数量2制程工艺45纳米CPU二级缓存12MBCPU核心四核（Harpertown）主板FSB（总线）1333MHz扩展槽3个PCI-Express、2个PCI-X和1个PCI内存内存类型DDRII内存大小2GB内存带宽/描述PC2-5300DDR2SDRAM(Chipkill)最大内存容量32GB存储硬盘大小146GB硬盘类型SAS硬盘最大容量6TB最大热插拔硬盘数支持热插拔磁盘阵列卡集成RAID-0、-1、-10,可选RAID-5光驱CD-ROM网络网络控制器集成千兆以太网卡显示性能显示芯片ATIRN5016MB接口类型标准接口2个串口、2个USB2.0(后面)、2个USB2.0(前面)、1个并口、Video、键盘、鼠标、1个千兆以太网接口(RJ-45)、1个系统管理接口(RJ-45)其他参数散热系统3个冷却风扇管理及安全性管理工具AutomaticServerRestart;硬盘驱动器、处理器、VRM、风扇和内存上的IBM预测性故障分析;集成的IPM系统管理处理器;IBMDirector;可选的RemoteSupervisorAdapterIISlimLine和IBMServerGuide第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页电源性能电源单电源电源数量1电压220V功率（W）670外观特征尺寸440*218*747mm重量34Kg软件系统系统支持MicrosoftWindowsServer2003、RedHatLinux、SUSELinux、NovellNetWare、VMwareESXServer、SCOUnixWare、SCOOpenServer适用环境工作温度0℃-40℃工作湿度8%-85%储存温度10℃-43℃储存湿度5%-95%PC机：联想扬天A4600R（316台）参考价：3300（每台）基本类型台式机类型商用基本性能CPU系列奔腾双核CPU型号Intel奔腾双核E5300标称频率2600MHz处理器核心Wolfdale核心数双核二级缓存2MB前端总线800MHz制程工艺45纳米主板/内存主板芯片IntelG31内存大小2048MB内存描述DDRII存储性能硬盘容量250GB硬盘描述SATA2（7200转）光驱类型DVD-ROM光驱描述SATA视频/音频显示器大小17英寸显示器描述宽屏LCD显卡类型集成第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页显存容量共享内存容量声卡描述集成网络设备网卡描述1000Mbps以太网卡输入输出键盘描述标准键盘鼠标描...
