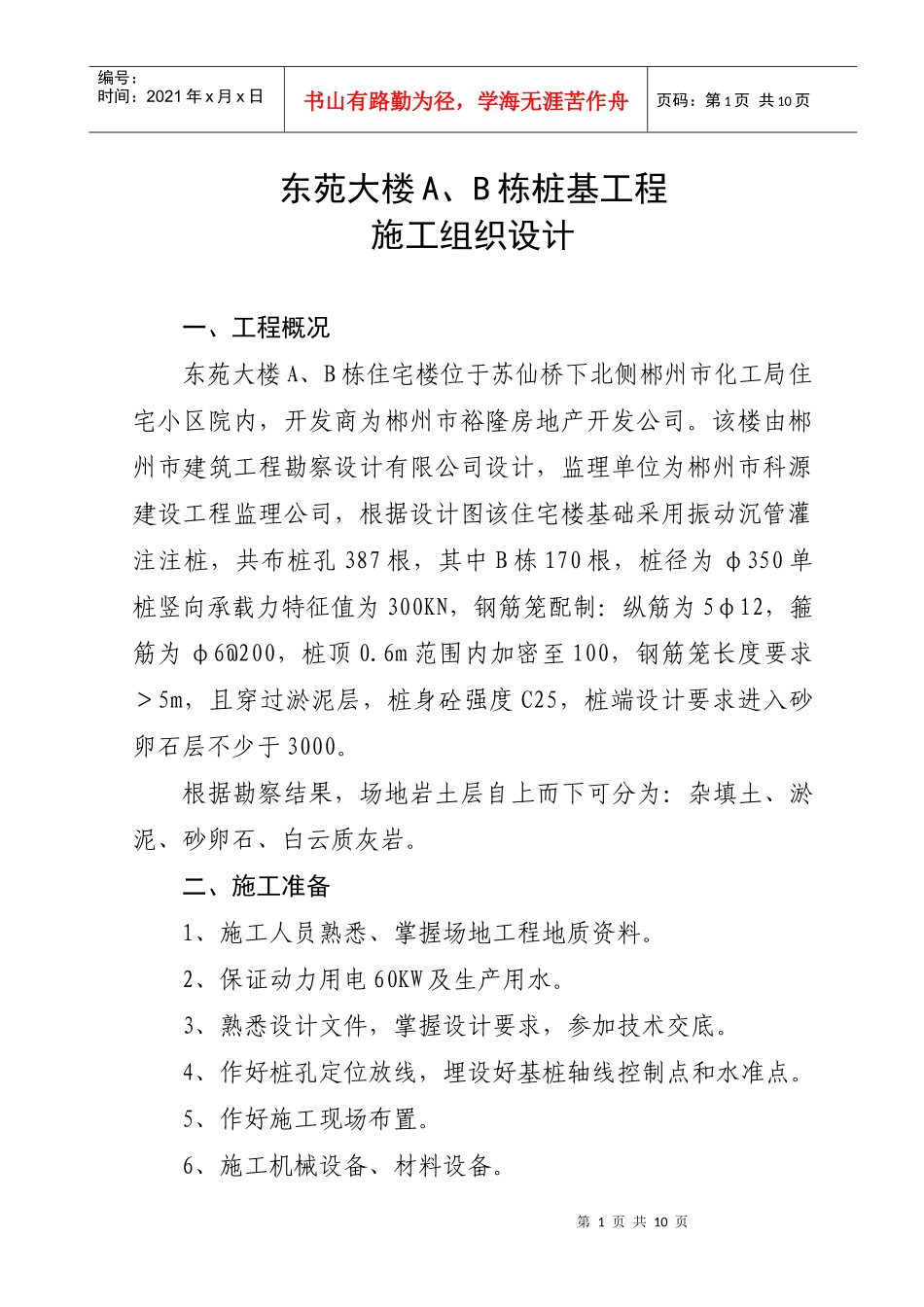

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页东苑大楼A、B栋桩基工程施工组织设计一、工程概况东苑大楼A、B栋住宅楼位于苏仙桥下北侧郴州市化工局住宅小区院内，开发商为郴州市裕隆房地产开发公司。该楼由郴州市建筑工程勘察设计有限公司设计，监理单位为郴州市科源建设工程监理公司，根据设计图该住宅楼基础采用振动沉管灌注注桩，共布桩孔387根，其中B栋170根，桩径为φ350单桩竖向承载力特征值为300KN，钢筋笼配制：纵筋为5φ12，箍筋为φ6@200，桩顶0.6m范围内加密至100，钢筋笼长度要求＞5m，且穿过淤泥层，桩身砼强度C25，桩端设计要求进入砂卵石层不少于3000。根据勘察结果，场地岩土层自上而下可分为：杂填土、淤泥、砂卵石、白云质灰岩。二、施工准备1、施工人员熟悉、掌握场地工程地质资料。2、保证动力用电60KW及生产用水。3、熟悉设计文件，掌握设计要求，参加技术交底。4、作好桩孔定位放线，埋设好基桩轴线控制点和水准点。5、作好施工现场布置。6、施工机械设备、材料设备。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页主要施工设备设备名称规格型号数量用途备注液压步履式桩机JZB-55B1台成桩、灌砼搅拌机JZC-3501台搅拌砼交流弧焊机BX1-2001台制作钢筋笼切割机1台切割钢筋磅称1台计量主要材料供应计划设备名称规格型号数量材料名称规格数量水泥P·O32.5170t钢材φ128.5t河沙中砂250m3φ6.51.6t碎石20-40mm380m3三、施工劳动组织本工程采用项目经理负责制，设项目经理1人，技术负责1人，质检员1人，安全员1人，材料员1人，电工1人，普工10人。本工程工地施工管理人员名单如下：姓名职务或职称职责李迪水项目经理项目全面负责王志雄技术负责负责技术管理肖雪海安全员负责安全生产工作第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页黄青春质监员负责质监工作谷晓郴材料员负责材料采购四、施工方法施工工艺流程图施工工艺1、轴线、桩位测量：根据建设方提供的基础轴线控制点和水准点，采用经纬仪定位放线，水准仪测量高程，钢卷尺测量距离，确定准确桩位标于实地，施工前复核测量结果，并做好标记。2、桩机就位：将桩机移到桩位，然后将活瓣桩尖合拢，并缓慢下放到桩位上，检查桩管垂直度，调整至水平。3、沉管：开动桩机，先静压，后振动，将桩管沉入土中，把土挤密，并测定贯入度及孔深，当最后2个2分钟贯入度（＜20mm）达到设计要求时，继续留振30～60S。4、安放钢筋笼：成孔后将预先检查合格的钢筋笼放入孔第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页中，确保钢筋笼垂直，根据设计控制好笼顶标高。5、灌注砼：砼采用现场搅拌成灌注料，通过料斗进入桩管，必须连续灌注，待桩管内灌满混凝土后，先振动5～10S，再开始拨管，应边振边拨，每拨0.5～1.0m留振5～10S再反插一次，控制拨管速度，如此反复，直至桩管全部拨出，一般在拨管过程中都要向桩管内继续加灌砼，以满足灌注量要求。五、施工技术要求及技术措施建立和完善质量管理体系，为了确保质量管理体系的正常运行和持续实用有效，施工项目经理是施工质量的第一责任者，对施工质量方针和目标的制定和实施负责，开展全面质量管理活动，全员参与质量管理，把好事先指导、中间检查、成果验收三道关，质量指标层层分解，落实到人，施工中坚持“五不准”、“五不放过”（“五不准”是：①孔位不准，不准开孔；②孔深未达到规定深度，不准终孔；③贯入度未达到要求，不准浇灌混凝土；④钢筋笼材料不合格，不准入孔；⑤混凝土材料不合格，不准使用。“五不放过”是：①孔内情况不明，不放过；②钢筋笼在孔内位置不准确，不放过；③灌注工具不可靠，不放过；④混凝土质量不符合要求，签字不放过；⑤单桩原始记录不全、不准确，未经检查，不放过）。按照建筑桩基技术规范要求，严把工程质量关。本工程质量验收标准以《建筑桩基技术规范》JGJ94-94为准，并满足设计要求，具体保证措施如下：第5页共10页第4页共10页编...
