一般风系统水系统安装(施工组织设计)VIP专享VIP免费

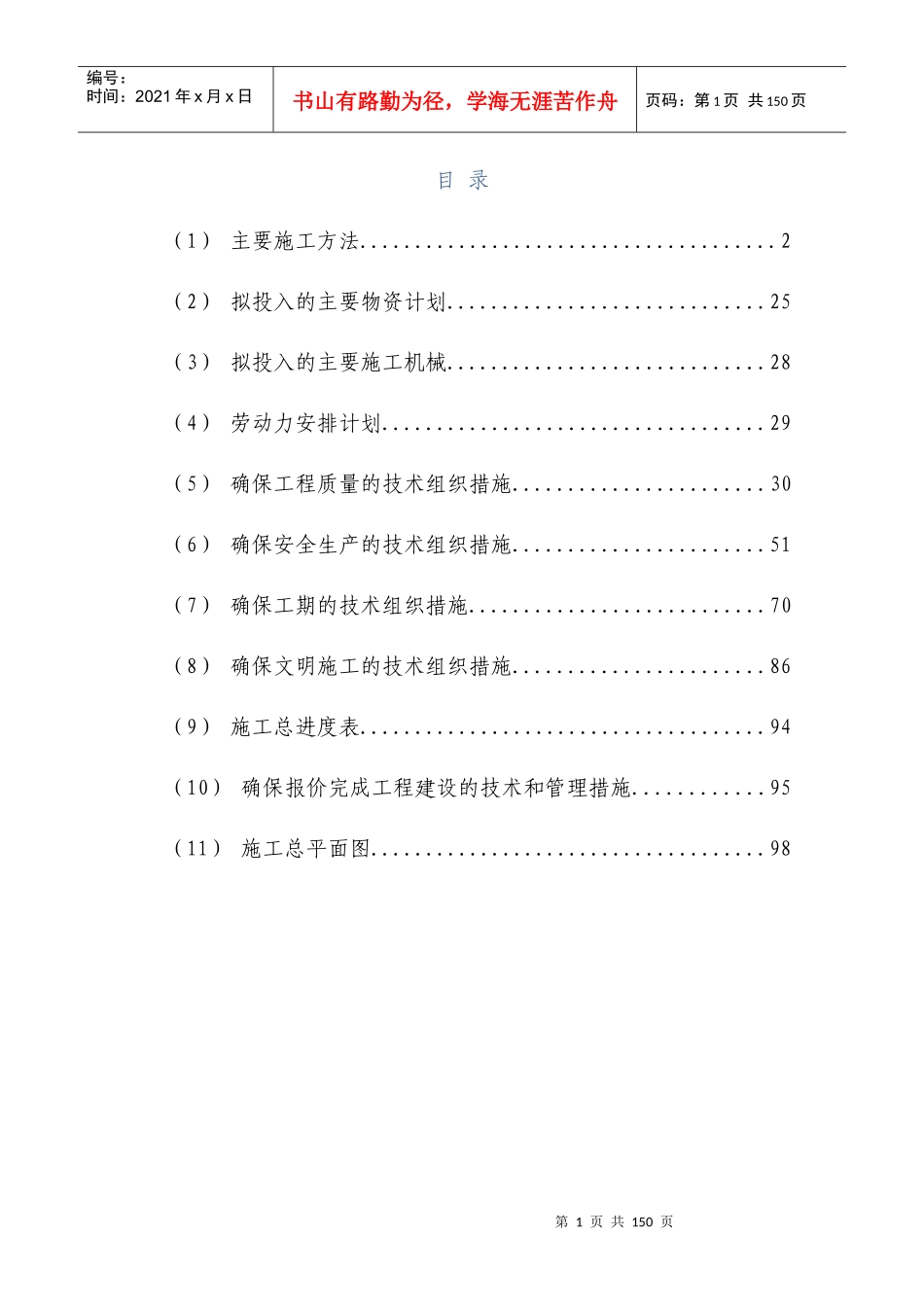

第1页共150页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共150页目录（1）主要施工方法......................................2（2）拟投入的主要物资计划.............................25（3）拟投入的主要施工机械.............................28（4）劳动力安排计划...................................29（5）确保工程质量的技术组织措施.......................30（6）确保安全生产的技术组织措施.......................51（7）确保工期的技术组织措施...........................70（8）确保文明施工的技术组织措施.......................86（9）施工总进度表.....................................94（10）确保报价完成工程建设的技术和管理措施............95（11）施工总平面图....................................98第2页共150页第1页共150页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共150页（1）主要施工方法一、设备安装部分：1.主要施工程序设备安装应遵循先大件后小件、先里后外的安装原则。设备安装主要施工程序（主要为风机盘管、空气处理机组等）：2.设备安装施工准备(1)施工前，熟悉施工图纸和设备的技术文件，做好图纸会审、技术交底等准备工作；当设备安装有特殊安装要求基础验收设备二次运输开箱检查单机试运转设备吊装就位设备找平找正固定设备灌浆固定设备配管第3页共150页第2页共150页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共150页（如防震、防尘、防辐射等）时，应在安装地点具备相应的条件或采取措施后，方可进行相应工序的施工。(2)利用建筑结构作为起吊、搬运设备的承力点时，应协助相关部门对结构的承载力进行核算，必要时经设计单位同意，方可利用。(3)设备开箱时,应在建设及监理单位有关人员参加下,按下列项目进行检查并作好检查、记录。箱号、箱数、技术参数和性能要求均需符合行业标准、设计要求和合同约定。a.设备的名称、型号及规格b.装箱清单、设备技术文件资料、配件及专用工具c.设备有无缺损件、表面有无损坏和锈蚀d.其他需要记录的情况(4)设备及其零部件和专用工具,均应妥善保管、放置，做好防潮防盗等保护工作，不得使其变形损坏、锈蚀、错乱第4页共150页第3页共150页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共150页或丢失。(5)设备基础的定位尺寸，几何尺寸和质量要求，经检验应符合要求，并做好验收记录。(6)设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等杂物均应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好。3.设备吊装运输主要施工方法及技术要求（1）设备拖运①施工前熟悉施工现场设备布置平面图，熟悉现场设备安装位置和方向。②拖运前查看设备的地点、外形尺寸和单件重量，制定设备拖运路线，考虑能否顺利通过，如需清理、平整、加固时，必须事先做好准备。③拖运前对设备进行外观检查，发现有缺陷时，及时向现场负责人报告。第5页共150页第4页共150页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共150页④设备拖运中要保持平稳，如沿斜坡拉下时，后面必须加尾绳，以防设备下滑，拖运设备上重下轻时，必须采取措施，以防设备倾倒。⑤参加设备拖运的人员必须时刻注意设备动向，手脚严禁接触运行中的牵引索具，人需站在安全的一侧，拖运区内，不准其他人员随便进出。（2）开箱检查：所有设备在到货后视现场的情况确定是否立即进行开箱检查。如立即进行检查的，在设备检查完后，及时做好设备的保护工作。以防设备在搬运、吊装过程中损坏。设备开箱检查要会同建设单位和设备供应部门共同参加。首先检查设备包装外观有无损坏和受潮，根据设计图纸按设备的全称核对名称、规格型号。同时根据设备装箱清单和技术文件，清点随机附件、专用工具是否齐全，设备表面有无缺陷、损坏、锈蚀、受潮等现象。设备开箱检查，要填写“设备开箱检查记录”，并经有关人员会签后备案。（4）设备吊装本工程通风空调设备主要为风机盘管。吊装相对较为简单，利用第6页共150页第5页共150页编号：时...
