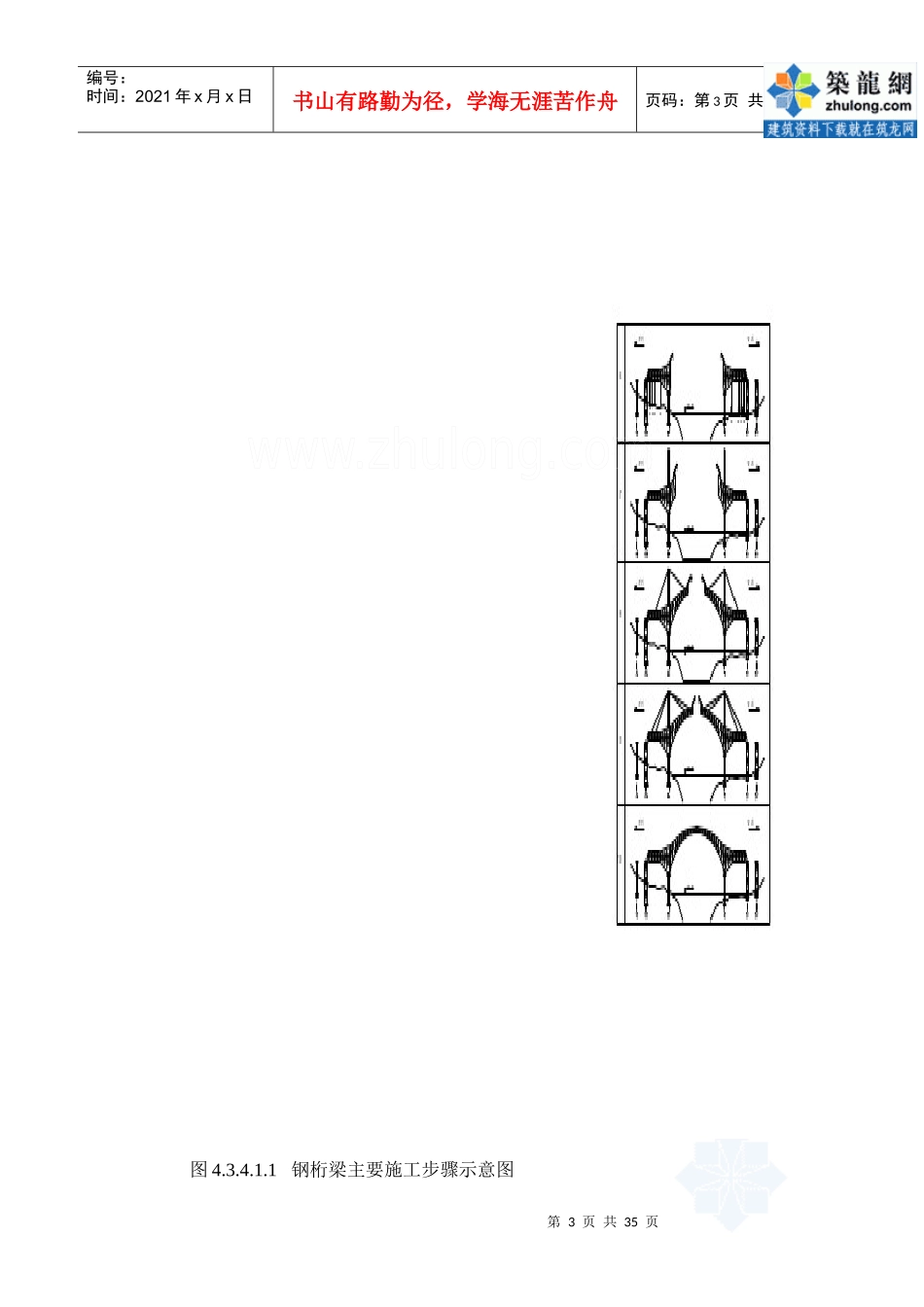

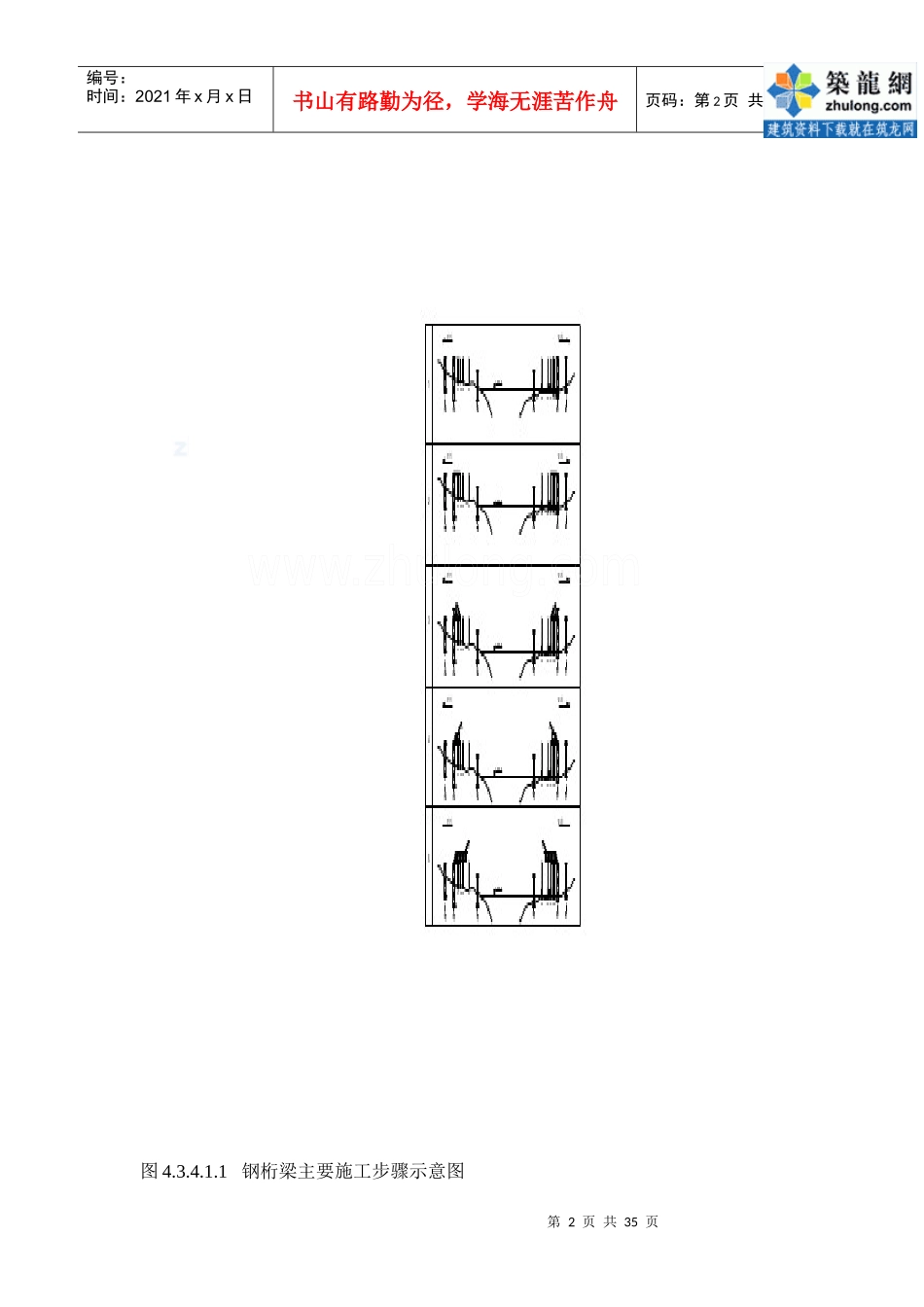

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页4.3.4.三跨单拱连续钢桁梁施工4.3.4.1.总体方案概述4.3.4.1.1.施工步骤三跨单拱连续钢桁梁由两岸边跨端向江中主拱跨中心安装合拢。两边跨钢梁的岸端48m均在膺架上拼装，边跨其余部分钢桁梁采用临时支墩半悬臂拼装；主拱跨钢桁梁分别从两侧边跨接拼，采用拱上爬升吊机伸臂法拼装。主拱跨钢桁梁伸臂法拼装过程中，采取在主墩上设置60m高的双层固定式索塔，在A22节点（距主墩96m）和A25节点（距主墩132m）用斜拉吊索平衡主拱跨安装时产生的倾覆力矩和调整拱度。杆件（预拼件）运送：边跨为陆上运输；主拱跨水上装船运送，在拼装点附近起吊拼装。三跨单拱连续钢桁梁安装主要施工步骤为：钢桁梁拼装准备，包括：杆件存放场和预拼场施工，运输便道和码头修建；运输设备、装船设备和吊装设备准备；钢桁梁制作→运输→分类存放备用；高强螺栓试验（包括：扭矩系数、摩擦系数测定等）；拼装设备校定；临时墩、索塔等材料准备；施工人员培训、技术交底等。临时支墩拼装→膺架施工；膺架上安装边跨钢桁梁；安装爬升吊机，半悬臂法安装边跨钢桁梁；设置后锚→伸臂法拼装主拱跨钢桁梁→安装墩顶索塔→继续悬拼主拱跨钢桁梁→在A22、A22′节点安装吊索和张拉→悬拼主拱跨钢桁梁→在A25、A25′节点安装吊索和张拉→悬拼主拱跨钢桁梁→主拱跨钢桁梁合拢。钢桁梁涂装。三跨单拱连续钢桁梁安装主要施工步骤请见：图4.3.4.1.1《钢桁梁主要施工步骤示意图》。第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页图4.3.4.1.1钢桁梁主要施工步骤示意图第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页图4.3.4.1.1钢桁梁主要施工步骤示意图第4页共35页第3页共35页下弦杆横、纵梁下平联腹杆桥门架上弦杆横联上平联结拱下弦杆拱下平联拱腹杆编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页4.3.4.1.2.拼装流程及主要杆件拼装方法三跨单拱连续钢桁梁拼装从两侧边跨开始，向主拱跨中心合拢。拼装流程的安排是：两边跨同时从梁端开始向主拱跨中心方向拼装。边跨钢桁梁杆件拼装流程为：下弦杆→横、纵梁→下平联→腹杆→上弦杆→横联→桥门架→上平联；边跨钢桁梁拼装流程详见：图4.3.4.1.2《边跨钢桁梁拼装流程示意图》。图4.3.4.1.2边跨钢桁梁拼装流程示意图主拱跨钢桁梁杆件拼装流程为：拱下弦杆→拱下平联→拱腹杆→拱上弦杆→拱上平联→横联→吊杆→吊杆横联→系杆→铁路横、纵梁→系杆平联。主拱跨钢桁梁拼装流程请见：图4.3.4.1.3《主拱跨钢桁梁拼装流程示意图》。图4.3.4.1.3主拱跨钢桁梁拼装流程示意图第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页各类主杆件的拼装方法如下：弦杆：下弦杆采用“顺插”法拼装。先安装下弦杆端头，将主节点板和内部拼接板全部拼上，将螺栓放松一些。再将待拼下弦杆吊至前方，顺中轴方向对准，水平插入。上弦杆采用“横靠”法拼装。即将两块节点板分开拼装：内侧一块节点板在竖杆上预拼好，外侧一块由待拼的上弦杆带上，水平横靠拼装。横梁：横梁从两弦杆节点板间下插拼装。横梁两端连结角钢预先拼装，拼装时，连结角钢向节点板对孔，打足冲钉，上紧螺栓。纵梁：纵梁拼装时，先将朝横梁一端的连结角钢与横梁腹板对孔，打入冲钉，上紧少数螺栓。另一端待下一横梁安装完成后拼接。腹杆：竖杆吊装用卸环插入顶端孔眼进行，斜杆则采用短千斤绳捆在接近中心偏高0.5m—1m处提吊安装。竖杆采用下插法拼装。拼装时，利用横梁两端的角钢预拼在竖杆上作为第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页拼装位置控制的基准。斜杆拼装时，先将下端插入下端点，对孔后，在两块节点板上对称位置各打入一个冲钉对合；再以两冲钉为轴，徐徐旋转对上端节点孔眼，打入冲钉，上紧螺栓。腹杆安装前，应准备好工作梯。横联和桥门架：横联预拼成整片，并拼上四角联接板。拼装...
