木工车间顶板高支模工程专项施工方案VIP免费

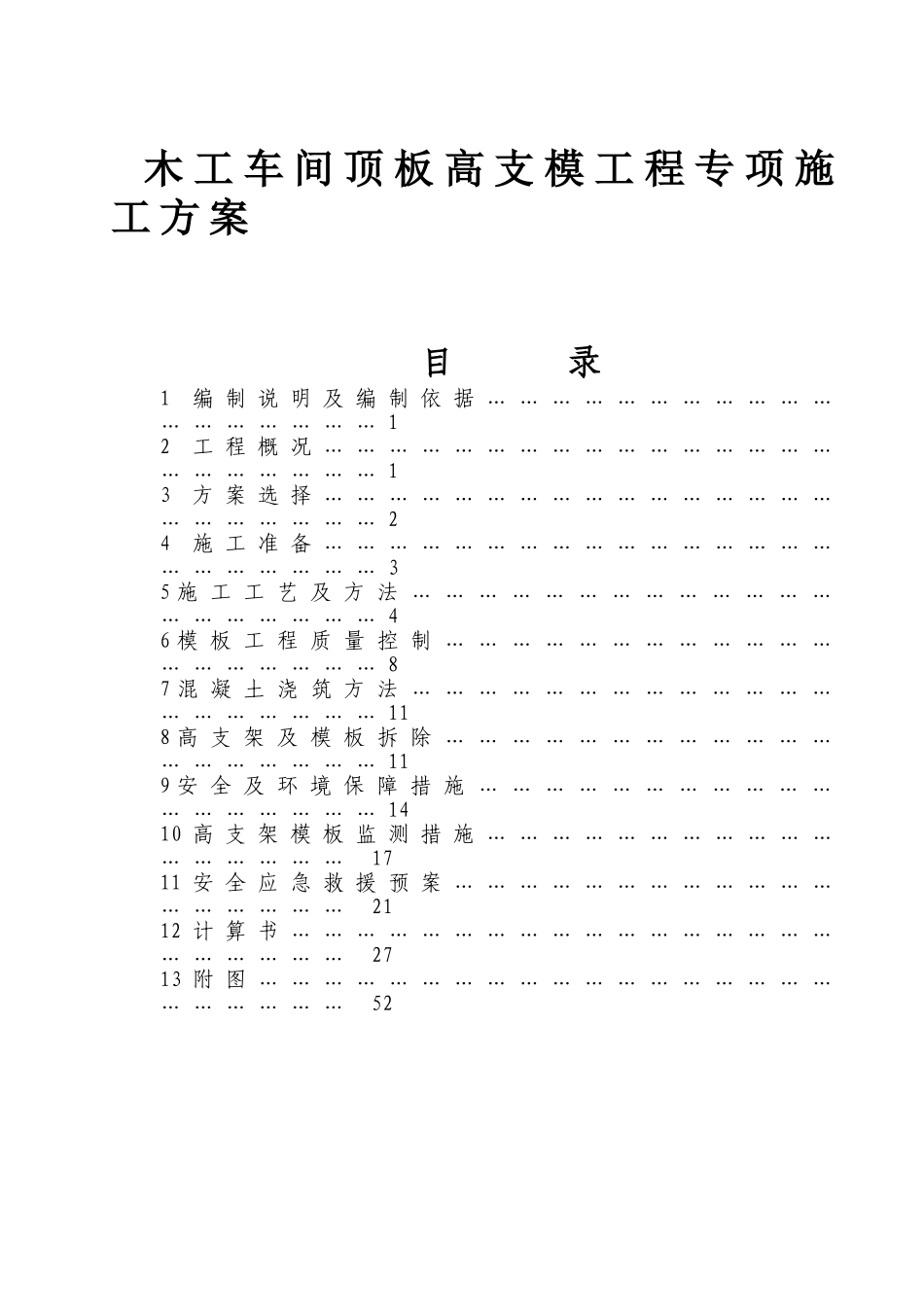

木工车间顶板高支模工程专项施工方案目录1编制说明及编制依据………………………………………………12工程概况……………………………………………………………13方案选择……………………………………………………………24施工准备……………………………………………………………35施工工艺及方法……………………………………………………46模板工程质量控制…………………………………………………87混凝土浇筑方法……………………………………………………118高支架及模板拆除…………………………………………………119安全及环境保障措施………………………………………………1410高支架模板监测措施……………………………………………1711安全应急救援预案………………………………………………2112计算书……………………………………………………………2713附图………………………………………………………………521．编制说明及编制依据本方案根据业主所提供施工图策划和施工布置。1.11.1编制依据编制依据1.1.1工程施工图纸和建设工程施工合同、本项目施工组织设计。1.1.2现行有关工程施工规范、规程和标准：建质【2009】87号文及建质【2009】254号文《中华人民共和国工程建设标准强制性条文（房屋建筑部分）》《建筑工程施工质量验收统一标准》（GB50300－2001）《建设工程项目管理规范》（GB/T5032－2006）《混凝土结构工程施工质量验收规范》（GB50204－2002）《建筑施工安全检查标准》（JGJ59-2011）《建筑施工扣件式钢管脚手架安全技术规范》（JG130-2011）《建筑施工模板安全技术规范》（JGJ162-2008）1.1.3我公司现有人、机、料及加工品等实际生产供应能力和装备情况。1.1.4施工现场的具体情况等。1.2编制内容和原则1.2.1本施工方案设计包括了木工车间一层8.75米高现浇板高支模施工及核算、250*500及500*1300梁底模板支撑方案及核算，梁侧模板施工及核算。1.2.2本方案编制坚持质量第一，确保安全施工、按工期完成施工内容及保证文明施工原则。2、工程概况本工程为恒天重工异地搬迁项目的木工车间，平面形状长方形，共有2层，现浇混凝土排架结构，排架柱及梁板混凝土强度为C40,跨度为18m,纵向长为108m,一层层高为8.05m,一楼顶板主梁截面尺寸为500*1300mm,次梁截面尺寸为250*500mm,现浇板厚度为110mm,地面回原土及回填土标高为负0.70m,一楼最高部位支模高度为8.75米。二楼层高为6.05m,二楼顶板主梁截面尺寸为500*1100及500*1200mm,次梁截面尺寸为200*400mm,现浇板厚度为110mm。根据建质【2009】87号文要求，一楼模板支撑架为高大模板支撑体系。该工程一楼大梁截面尺寸较大且跨度较大，这是本工程高支架模板搭设的难点、重点。二楼高支架模板按照一楼高支架模板支撑体系的要求进行搭设。该方案以一楼高支架模板进行设计。3方案选择高支架模板搭设选择扣件式钢管支撑架，搭设采用所有钢管规格为ф48*3.0。一层顶板高支架模板搭设前，先浇筑排架柱，排架柱施工缝留设在主梁下5cm处。3．1梁模板高支撑：根据设计荷载采用主梁底设置2排承重立杆；承重立杆沿主梁跨度间距为0.8m,与主梁两则立杆交错布置,枋木间距250㎜,次梁梁底设置1排承重立杆.承重立杆沿次梁方向间距为1.0m，与次梁两则立杆交错布置，枋木间距250㎜.梁底处加设一道水平杆，并在步距两水平杆中间加设一道水平拉杆。梁沿跨度方向，梁底每两排立杆设置一道下至上设置竖向连续剪刀撑，竖向剪刀撑宽度为4～6m，与地面夹角成45°～60°。梁两侧立杆沿跨度方向每隔6m设置竖向剪刀撑.梁底所有大、小横杆与立杆的连接采用双扣件。主梁模板设置ф14对拉螺栓水平间距为600，垂直间距300。3．2现浇板满堂架搭设设计：立杆纵向间距为1.0m,横向间距为0.8m.距地0.2m,设置双向扫地杆，立杆间按步距1.5m满设双向水平杆，确保两方向中足够的设计刚度；3.3满堂架的整体性设计：A、满堂架加设水平箍箍牢水平杆的端部与浇筑完毕的排架柱连接，增强整个支撑系统的刚度，竖向间距同水平杆步距。B、竖向剪刀撑a、在模板支撑架外侧四周围均设置竖向连续式剪刀撑，中部纵横向每隔6m左右设置由下至上的竖向连续剪刀撑，剪刀撑宽度...
