[北京]学校加固改造施工组织设计投标)VIP免费

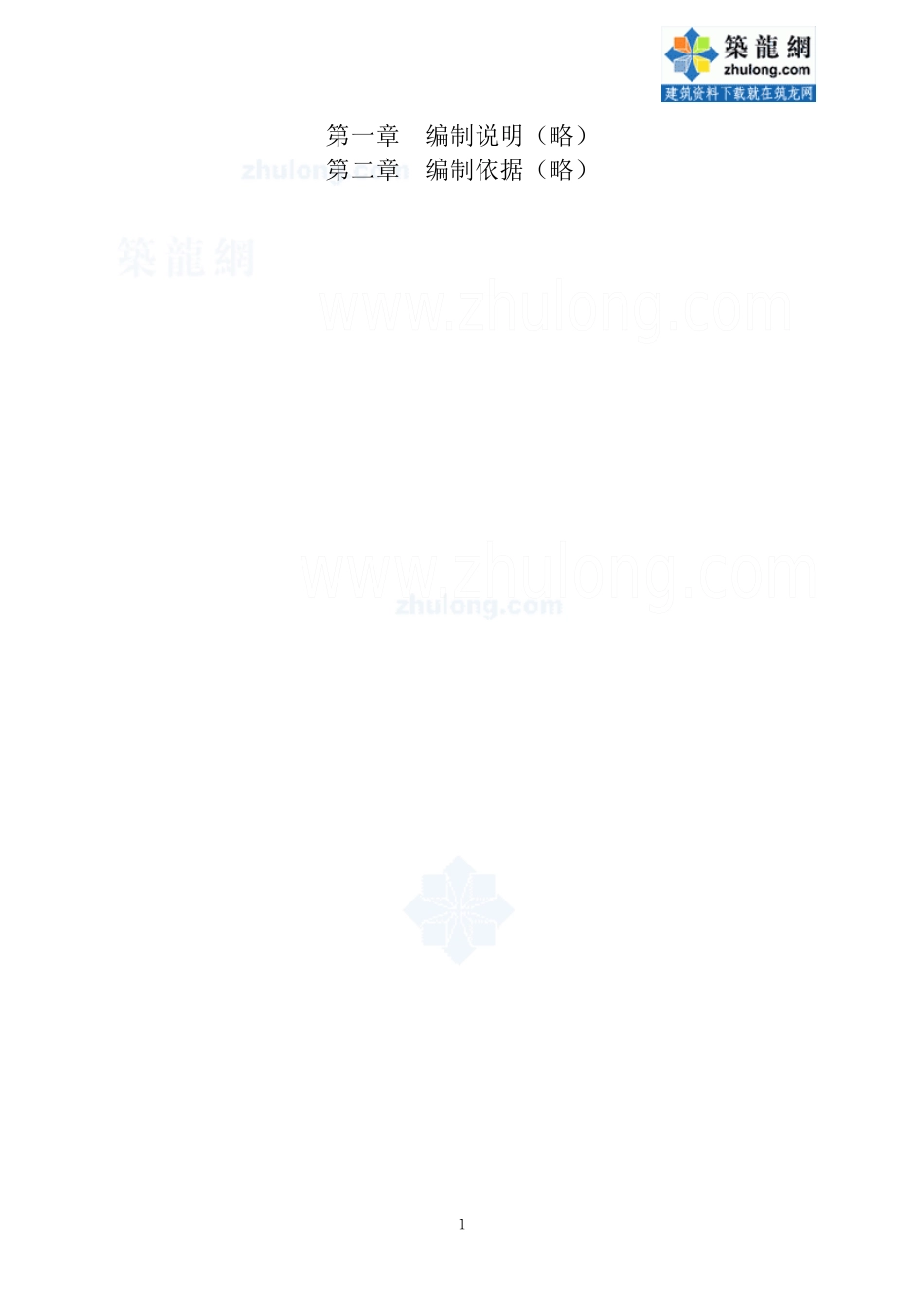

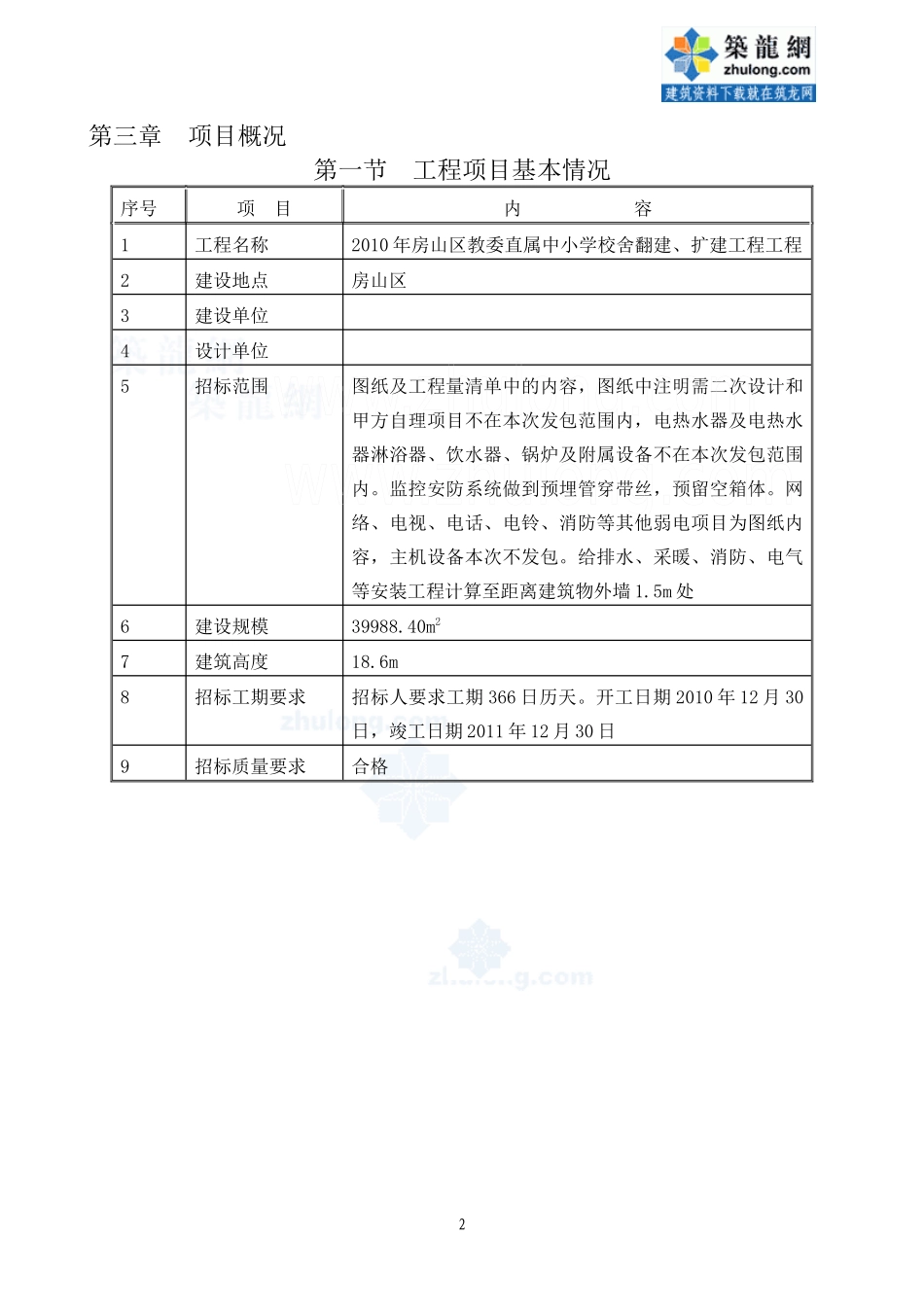

第一章编制说明（略）第二章编制依据（略）1第三章项目概况第一节工程项目基本情况序号项目内容1工程名称2010年房山区教委直属中小学校舍翻建、扩建工程工程2建设地点房山区3建设单位4设计单位5招标范围图纸及工程量清单中的内容，图纸中注明需二次设计和甲方自理项目不在本次发包范围内，电热水器及电热水器淋浴器、饮水器、锅炉及附属设备不在本次发包范围内。监控安防系统做到预埋管穿带丝，预留空箱体。网络、电视、电话、电铃、消防等其他弱电项目为图纸内容，主机设备本次不发包。给排水、采暖、消防、电气等安装工程计算至距离建筑物外墙1.5m处6建设规模39988.40m27建筑高度18.6m8招标工期要求招标人要求工期366日历天。开工日期2010年12月30日，竣工日期2011年12月30日9招标质量要求合格2第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页第二节工程项目设计概况一、南尚乐中学设计概况1.新建教学楼1）建筑设计概况新建综合教学楼3530平方米，共拆除18排平房，翻建面积1298平方米，加固宿舍楼、实验楼，加固面积1921.6平方米。南尚乐中学教学楼，位于房山区大石窝镇南尚乐村，本工程为五层砌体结构建筑，层高3.6m，建筑总高度19.2m，室内外设计高差0.6m，±0.00以上承重墙、女儿墙及隔墙采用pk型烧结多孔砖，墙厚360,240,120三种。主要功能：普通教室、音乐教室、美术教室、史地教室、语言教室、物理试验室、化学实验室、生物实验室、图书室、阅览室、办公室、会议室、活动室等。抗震设防烈度为9°，设计使用年限50年，耐火等级二级，安全等级二级。节能保温措施：外墙采用聚苯板保温层，聚苯板厚50mm,外门窗采用塑钢门窗。屋面防水层采用SBS改性沥青防水卷材，厚5mm；防水等级为Ⅲ级。耐用年限10年，保温层为50mm厚聚苯板。室外装修：外墙分为三段，首层窗台以下粘贴深灰色面砖，以上至五层窗台上口采用砖红色涂料，以上至女儿墙刷白色涂料，台阶采用条纹花岗石。室内装修：主要楼地面采用玻化砖，盥洗池与拖布池贴白色面砖。软聚氯乙烯塑料楼面、细石混凝土楼地面、防滑地砖楼地面。墙面为抹灰墙面、涂料墙面、釉面砖墙面等。天棚为合成树脂乳液涂料天棚、矿棉吸声板吊顶棚、铝合金方板吊顶棚等。门窗有胶合板门、塑钢门、塑钢窗等。2）结构设计概况基础形式为钢筋混凝土条形基础。混凝土强度等级为构造柱与圈梁C25，各层板C25、梁C30。砖正负零以上采用KP1页岩多孔砖，强度等级MU10。正负零以下砖墙采用烧结页岩实心砖，强度等级MU15。砂浆正负零以上采用混合砂浆，其中首层至三层M10，其余为M7.5。地基承载力标准值fka=150Kpa。3）给排水工程设计概况第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页本工程给水接自给水网，给水压力P=0.4Mpa。生活给水管道采用钢塑复合管，丝扣连接，卫生洁具及配件应为北京市节水办认可产品。给水管阀门采用铜截止阀，给水表采用旋翼式水表。给水系统安装完进行水压试验，先将压力升至实验压力，十分钟压力降不超过0.02Mpa然后降至工作外观检查，不渗不漏为合格。给水管道在交付使用前必须进行冲洗。消火栓直径采用DN65，水枪直径DN19，水龙带为麻质长为25m，消火栓用水量10L/S。排水管采用UPVC管，承插粘接，每层设伸缩节。排水系统施工完毕，应做灌水试验，灌满后延续10分钟，液面下降，不渗不漏为合格。排水管道系统在投入使用前必须做通球实验。4）采暖工程本工程为上供下回单管顺流热水采暖，耗热量185kw，阻力损失10020pa。采暖热媒为95/70℃的低温热水，由锅炉房管网直接供应，系统工作压力0.3Mpa。采暖设备采用TFD-Ⅲ-6型无砂散热器，落地安装，散热器标准散热量132W。管材采用普通焊接钢管，里管阀门采用铜质闸板阀。防腐焊接钢管散热器及管道支架吊架除锈后刷红丹防锈漆一道，银粉漆两道。管道保温DN32以下采用30mm厚玻璃棉管壳保温，DN40以上采用40mm厚玻璃棉壳保温，外缠玻璃丝布后刷调和漆两遍。系统安装完毕进行分段和整体水压试验，10分钟内压力降不超过0.02Mpa，不渗不漏为合格，试验压力0.5Mpa。系统在投入使用前必须进行冲洗，...
