《工程图学》实验指导书VIP免费

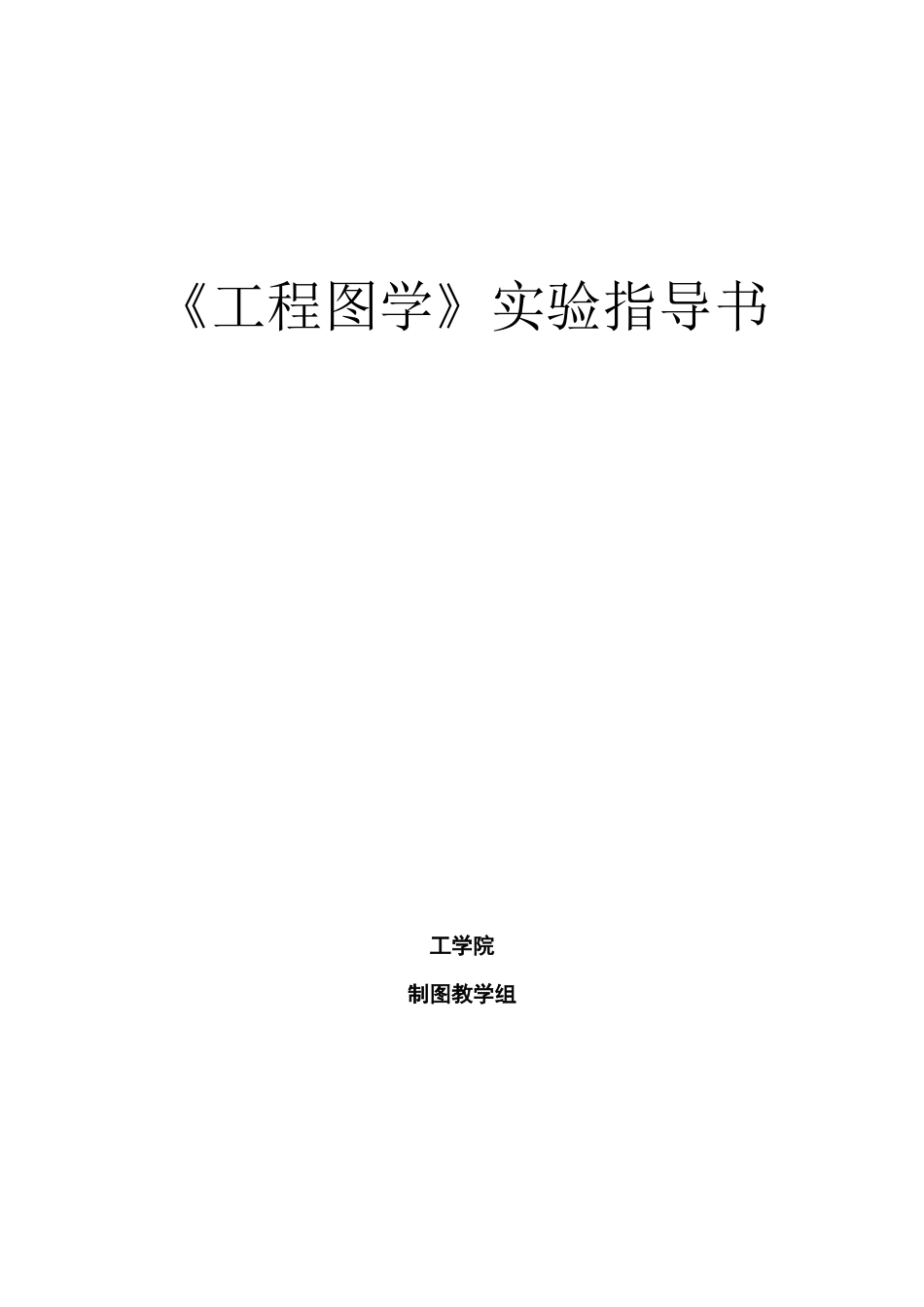

《工程图学》实验指导书_第1页
1/65
《工程图学》实验指导书_第2页
2/65
《工程图学》实验指导书_第3页
3/65
《工程图学》实验指导书工学院制图教学组第2页共65页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共65页《工程图学》实验指导书编写说明根据近几年教学的实际情况,学生往往在上机时感觉无从下手,需要教师手把手的教,才能学会。结合目前本科生教学水平评估的机会,编写了本课程的上机实验指导书。本指导书针对本课程中需要利用计算机练习的内容、题目进行具体的分析、操作方面的介绍与指导,旨在使同学掌握最基本的计算机设计、绘图的本领。本指导书适用于机械、木工、林化、包装、交通等专业,教师根据自己的情况可以决定取舍。本课程需要上机练习的内容很多,包括平面图形的分析和绘图、尺寸标注,基本造型方法,组合体造型与投影、尺寸标注,读图——造型——投影练习,视图、剖视、剖面练习,标准件标准结构、常用件练习,零件图的绘制与尺寸标注,装配图的绘制与标注等。我们上机的课时为16学时,分为两个学期完成,每个学期8课时。要在课时内全部完成本指导书的练习内容是不可能的,也是不现实的。教师可以指定一部分内容在课后完成,不会的内容可以在课堂进行讲解。由于计算机设计教室不是我们自己的制图教师管理,上机练习一般安排在一学期的末尾进行,不能与教学同步,因此也要求学生在课外自己找时间进行必要的练习,否则计算机设计的能力将不会太好,期末的上机练习也会比较困难。一般来说,一个部分得实验内容大约需要1~2个课时。本课程要求学生学会电子图板CAXA和Solidedge软件的使用方法。电子图板代表了目前比较好的二维绘图软件,他是一个纯粹的二维绘图软件,可以完全代替纸与笔进行绘图,不需要三维绘图的方面,这一软件完全可以达到要求,另外它对机械制图的支持也非常好。Solidedge代表了目前较好的一个三维绘图软件,尤其对于工程制图来说可以结合的比较好,大家应当掌握这种三维设计的方法,它是将来工程设计的一个方向,也是工程制图的一种好方法。本指导书中,没有指明时,在电子图板中的基本绘图、高级绘图、尺寸标注、编辑、图块、图库是指的屏幕右端的绘图工具栏上的六个按钮。而直线、圆等是指它下面的文字菜单(文字按钮)。大家尽量使用这些工具,不必去记忆那些图形按钮。如果你喜欢那些图形的按钮,你去记好了。为了提高学生的创新能力,在大多数实验中,我们都将提出一个自己设计的项目,学生应当根据要求完成该项目的练习与实践。在实际使用过程中,教师可以根据实际情况,选择部分实验进行,也可以将有关的试验内容进行合并为一个实验。学时不能满足要求的情况下,也可以使用一种软件进行教学(如电子图板、或Solidedge),一部分实验也可以有学生课下完成。由于本人水平有限,本指导书可能还存在一些问题,希望大家批评指正,以便进一步改正。本指导书由郑嫦娥、许静、刘洁老师审阅和修改,在此表示感谢。第3页共65页第2页共65页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共65页目录1.平面图形的绘制……………………………………………………………………………42.图形的绘制与编辑…………………………………………………………………………83.圆弧连接……………………………………………………………………………………104.平面图形的综合练习……………………………………………………………………125.轴、公式曲线、文字标注…………………………………………………………………156.旋转复制、阵列复制,局部放大操作……………………………………………………207.Solidedge平面图形的绘制……………………………………………………………238.基本造型与投影练习………………………………………………………………………259.截交与相贯线的练习………………………………………………………………………3310.组合体造型练习……………………………………………………………………………3911.其他基本视图、斜视图、剖视图练习……………………………………………………4312.标准件与常用件…………………………………………………………………………4913.零件图…………………………...
