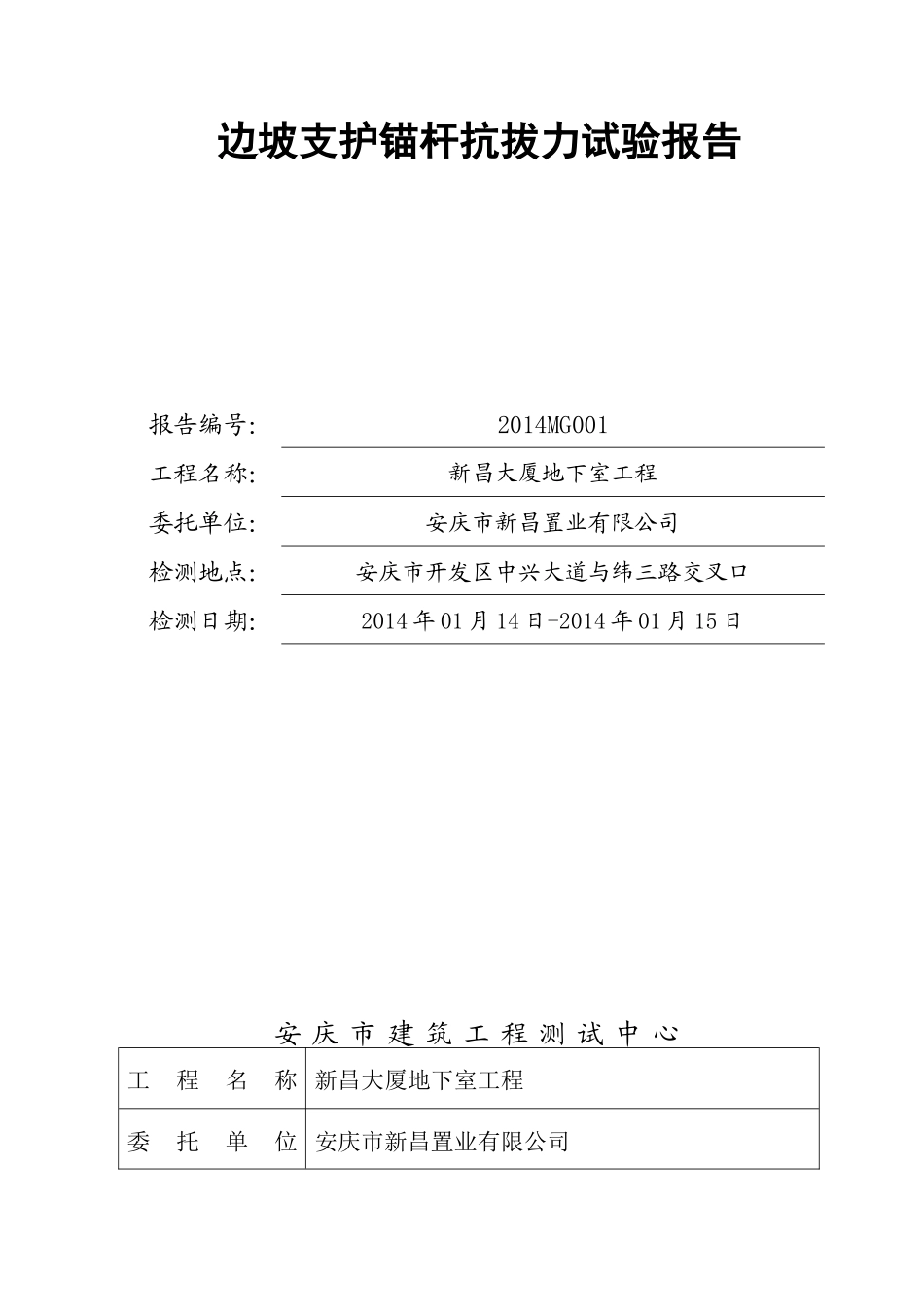

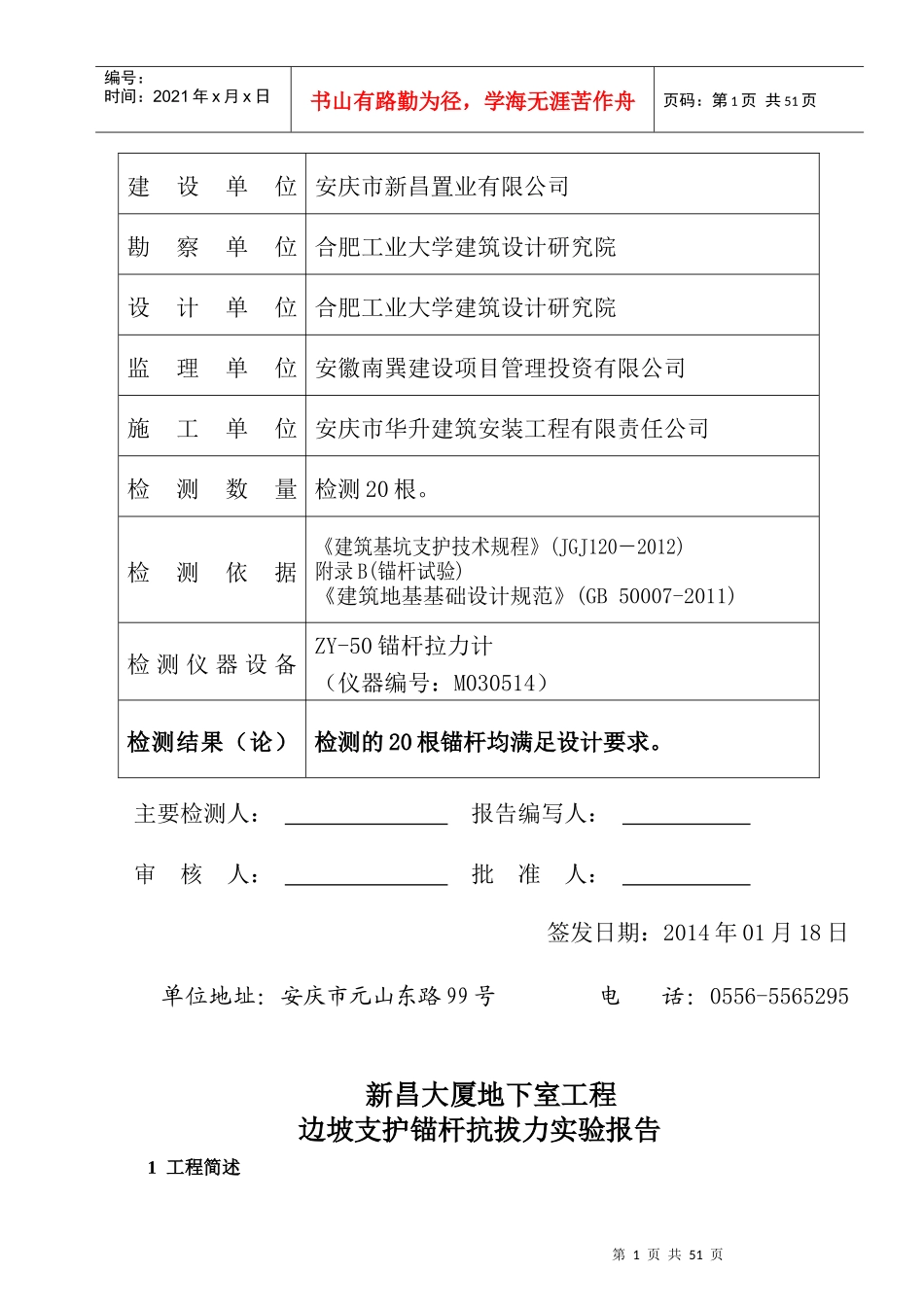

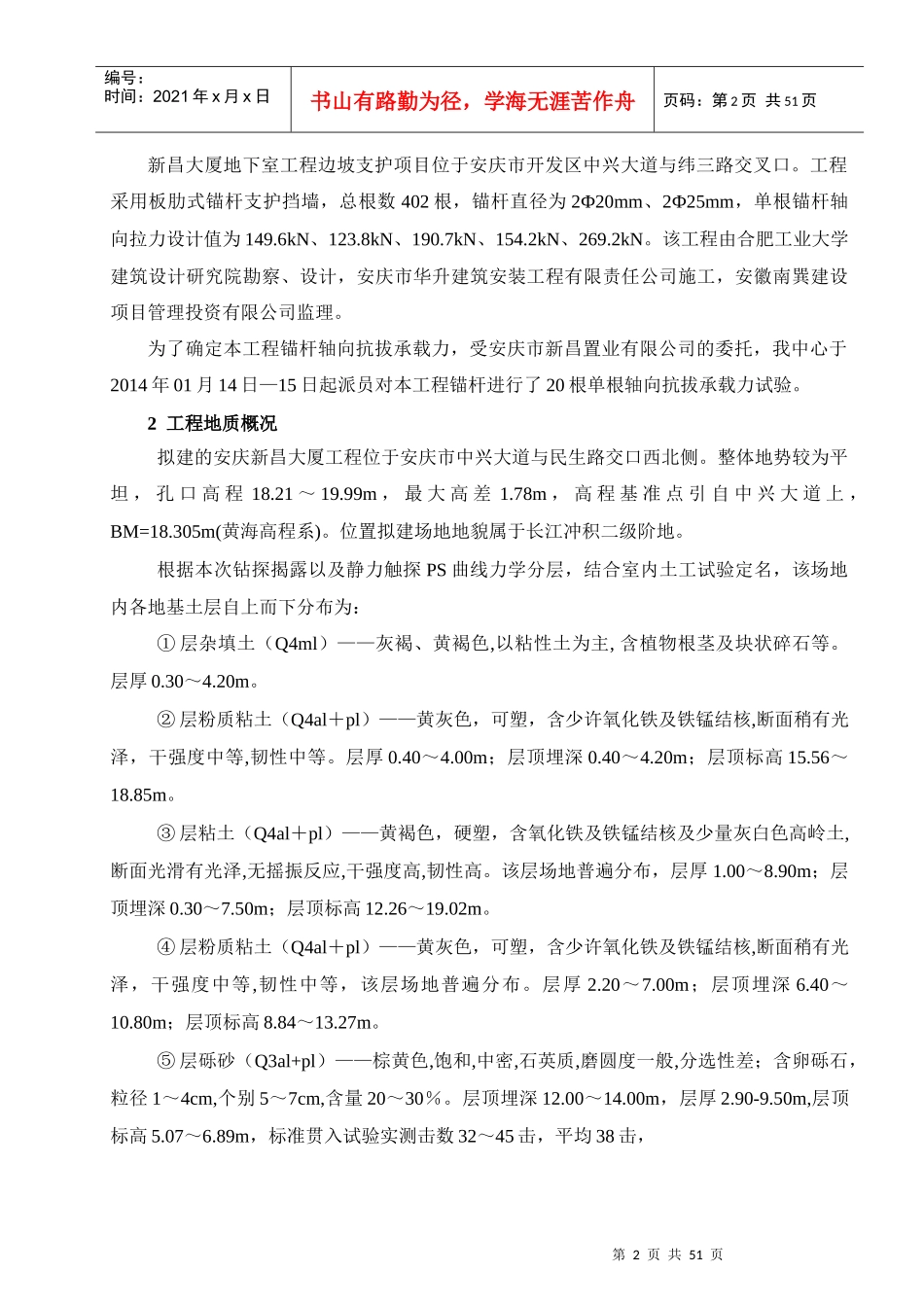

边坡支护锚杆抗拔力试验报告报告编号：2014MG001工程名称：新昌大厦地下室工程委托单位：安庆市新昌置业有限公司检测地点：安庆市开发区中兴大道与纬三路交叉口检测日期：2014年01月14日-2014年01月15日安庆市建筑工程测试中心工程名称新昌大厦地下室工程委托单位安庆市新昌置业有限公司第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页建设单位安庆市新昌置业有限公司勘察单位合肥工业大学建筑设计研究院设计单位合肥工业大学建筑设计研究院监理单位安徽南巽建设项目管理投资有限公司施工单位安庆市华升建筑安装工程有限责任公司检测数量检测20根。检测依据《建筑基坑支护技术规程》(JGJ120－2012)附录B(锚杆试验)《建筑地基基础设计规范》(GB50007-2011)检测仪器设备ZY-50锚杆拉力计（仪器编号：M030514）检测结果（论）检测的20根锚杆均满足设计要求。主要检测人：报告编写人：审核人：批准人：签发日期：2014年01月18日单位地址：安庆市元山东路99号电话：0556-5565295新昌大厦地下室工程边坡支护锚杆抗拔力实验报告1工程简述第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页新昌大厦地下室工程边坡支护项目位于安庆市开发区中兴大道与纬三路交叉口。工程采用板肋式锚杆支护挡墙，总根数402根，锚杆直径为2Ф20mm、2Ф25mm，单根锚杆轴向拉力设计值为149.6kN、123.8kN、190.7kN、154.2kN、269.2kN。该工程由合肥工业大学建筑设计研究院勘察、设计，安庆市华升建筑安装工程有限责任公司施工，安徽南巽建设项目管理投资有限公司监理。为了确定本工程锚杆轴向抗拔承载力，受安庆市新昌置业有限公司的委托，我中心于2014年01月14日—15日起派员对本工程锚杆进行了20根单根轴向抗拔承载力试验。2工程地质概况拟建的安庆新昌大厦工程位于安庆市中兴大道与民生路交口西北侧。整体地势较为平坦，孔口高程18.21～19.99m，最大高差1.78m，高程基准点引自中兴大道上，BM=18.305m(黄海高程系)。位置拟建场地地貌属于长江冲积二级阶地。根据本次钻探揭露以及静力触探PS曲线力学分层，结合室内土工试验定名，该场地内各地基土层自上而下分布为：①层杂填土（Q4ml）——灰褐、黄褐色,以粘性土为主,含植物根茎及块状碎石等。层厚0.30～4.20m。②层粉质粘土（Q4al＋pl）——黄灰色，可塑，含少许氧化铁及铁锰结核,断面稍有光泽，干强度中等,韧性中等。层厚0.40～4.00m；层顶埋深0.40～4.20m；层顶标高15.56～18.85m。③层粘土（Q4al＋pl）——黄褐色，硬塑，含氧化铁及铁锰结核及少量灰白色高岭土,断面光滑有光泽,无摇振反应,干强度高,韧性高。该层场地普遍分布，层厚1.00～8.90m；层顶埋深0.30～7.50m；层顶标高12.26～19.02m。④层粉质粘土（Q4al＋pl）——黄灰色，可塑，含少许氧化铁及铁锰结核,断面稍有光泽，干强度中等,韧性中等，该层场地普遍分布。层厚2.20～7.00m；层顶埋深6.40～10.80m；层顶标高8.84～13.27m。⑤层砾砂（Q3al+pl）——棕黄色,饱和,中密,石英质,磨圆度一般,分选性差；含卵砾石，粒径1～4cm,个别5～7cm,含量20～30％。层顶埋深12.00～14.00m，层厚2.90-9.50m,层顶标高5.07～6.89m，标准贯入试验实测击数32～45击，平均38击，第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页⑥层强风化泥质砂岩（K）——棕红色,呈松散状,干钻进尺快，局部为强风化砂岩，遇水易崩解，标贯50～59击，层厚3.70～4.50m；层顶埋深21.00～21.80m；层顶标高-2.93～-1.33m。⑦层中风化泥质砂岩（K）——棕红色,呈短柱状,遇水易崩解,失水干裂，取芯率较低，标贯90～99击，本层未钻穿。层厚3.40～8.70m；层顶埋深25.00～25.80m；层顶标高-6.83～-5.53m。3．地下水及地表水拟建场地地下水类型为上层滞水、层间水及裂隙水，其中上层滞水主要赋存于①层杂填土中，它主要受周围居民生活用水及季节变化、大气降水影响，层间水主要赋存于③层粘土隔水层下的④粉质粘土和⑤层砾砂中，为径流水，与附近大湖具有一定的水力联系。本次施工期间对地下水进行了测量，含水...
