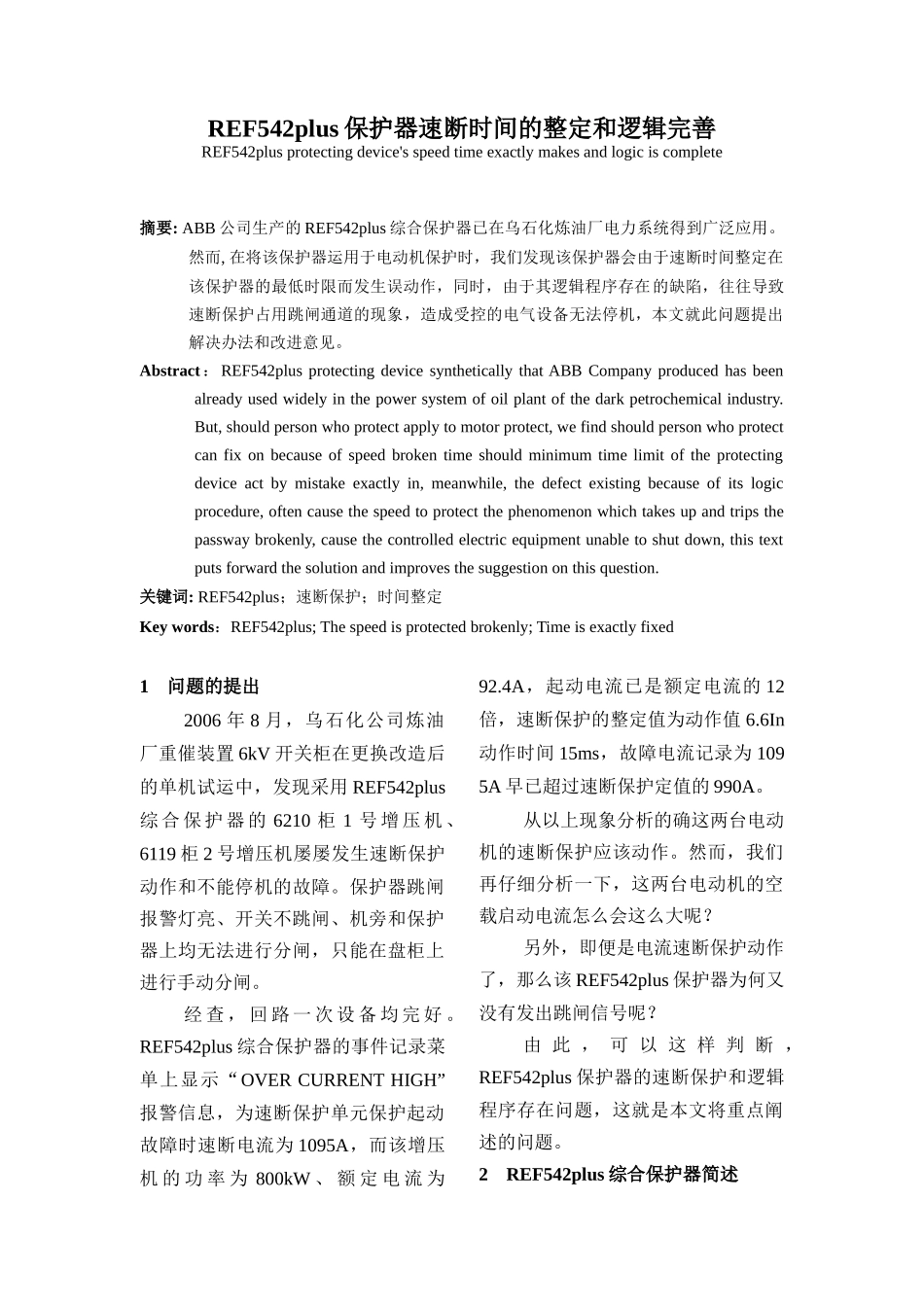

REF542plus保护器速断时间的整定和逻辑完善REF542plusprotectingdevice'sspeedtimeexactlymakesandlogiciscomplete摘要:ABB公司生产的REF542plus综合保护器已在乌石化炼油厂电力系统得到广泛应用。然而,在将该保护器运用于电动机保护时，我们发现该保护器会由于速断时间整定在该保护器的最低时限而发生误动作，同时，由于其逻辑程序存在的缺陷，往往导致速断保护占用跳闸通道的现象，造成受控的电气设备无法停机，本文就此问题提出解决办法和改进意见。Abstract：REF542plusprotectingdevicesyntheticallythatABBCompanyproducedhasbeenalreadyusedwidelyinthepowersystemofoilplantofthedarkpetrochemicalindustry.But,shouldpersonwhoprotectapplytomotorprotect,wefindshouldpersonwhoprotectcanfixonbecauseofspeedbrokentimeshouldminimumtimelimitoftheprotectingdeviceactbymistakeexactlyin,meanwhile,thedefectexistingbecauseofitslogicprocedure,oftencausethespeedtoprotectthephenomenonwhichtakesupandtripsthepasswaybrokenly,causethecontrolledelectricequipmentunabletoshutdown,thistextputsforwardthesolutionandimprovesthesuggestiononthisquestion.关键词:REF542plus；速断保护；时间整定Keywords：REF542plus;Thespeedisprotectedbrokenly;Timeisexactlyfixed1问题的提出2006年8月，乌石化公司炼油厂重催装置6kV开关柜在更换改造后的单机试运中，发现采用REF542plus综合保护器的6210柜1号增压机、6119柜2号增压机屡屡发生速断保护动作和不能停机的故障。保护器跳闸报警灯亮、开关不跳闸、机旁和保护器上均无法进行分闸，只能在盘柜上进行手动分闸。经查，回路一次设备均完好。REF542plus综合保护器的事件记录菜单上显示“OVERCURRENTHIGH”报警信息，为速断保护单元保护起动故障时速断电流为1095A，而该增压机的功率为800kW、额定电流为92.4A，起动电流已是额定电流的12倍，速断保护的整定值为动作值6.6In动作时间15ms，故障电流记录为1095A早已超过速断保护定值的990A。从以上现象分析的确这两台电动机的速断保护应该动作。然而，我们再仔细分析一下，这两台电动机的空载启动电流怎么会这么大呢？另外，即便是电流速断保护动作了，那么该REF542plus保护器为何又没有发出跳闸信号呢？由此，可以这样判断，REF542plus保护器的速断保护和逻辑程序存在问题，这就是本文将重点阐述的问题。2REF542plus综合保护器简述REF542plus型微机型综合保护器是集测量、保护和控制于一体的自动化保护装置，其具有较好的人机对话界面，并可通过通讯接口实现后台的测量、保护和控制功能。其人机对话通过HMI控制单元的背光式液晶显示器（LCD）实现。HMI控制单元如图1所示。2.1该保护器具有逻辑编程和保护定值任意变更功能。丰富的逻辑编程功能为其成为电动机保护装置提供了良好的功能平台。图12.2HMI的后照式LCD有一个图块显示区用来显示REF542plus所控制开关柜内的开关装置。根据需要可以对屏幕的亮度和图像的持续时间进行设置。单线图表示所有开关装置的现行状态。2.3LCD的右半部为文本区，它用来显示测量值、主菜单和子菜单、保护信号和事件记录等内容。LCD显示器可以显示下列内容：多达8个开关装置的符号（当选用机械式继电器的开关量I/O板时，最多只能控制7个开关装置）；电动机、变压器、传感器、变送器等几种符号；多达40条独立线段。2.4状态LED可以显示报警、通讯、运行和联锁等状态。2.5就地PC机使用的光耦口上传和下载设置文件可通过光耦口连接通常运行WindowNT软件的个人电脑(PC机)来实现。2.6控制按钮就地操作时，开关装置的操作用控制按钮来实现。共有八个按钮可供使用。3REF542plus综合保护器的保护功能REF542plus综合保护器具有很多保护功能，主要有电流保护功能、电压保护功能、电动机保护功能、距离保护功能、差动保护功能和同期检测等功能。这里着重讨论电动机保护功能。电动机过载会导致温升过高，从而因过分疲劳而加速老化。如果此状态持续下去，将不排除绝缘材料发热烧毁而导致绝缘击穿。涉及到保护功能，必须对启动和运行时的过电流情况加以区别。启动...
