MapGIS工程裁剪方法VIP免费

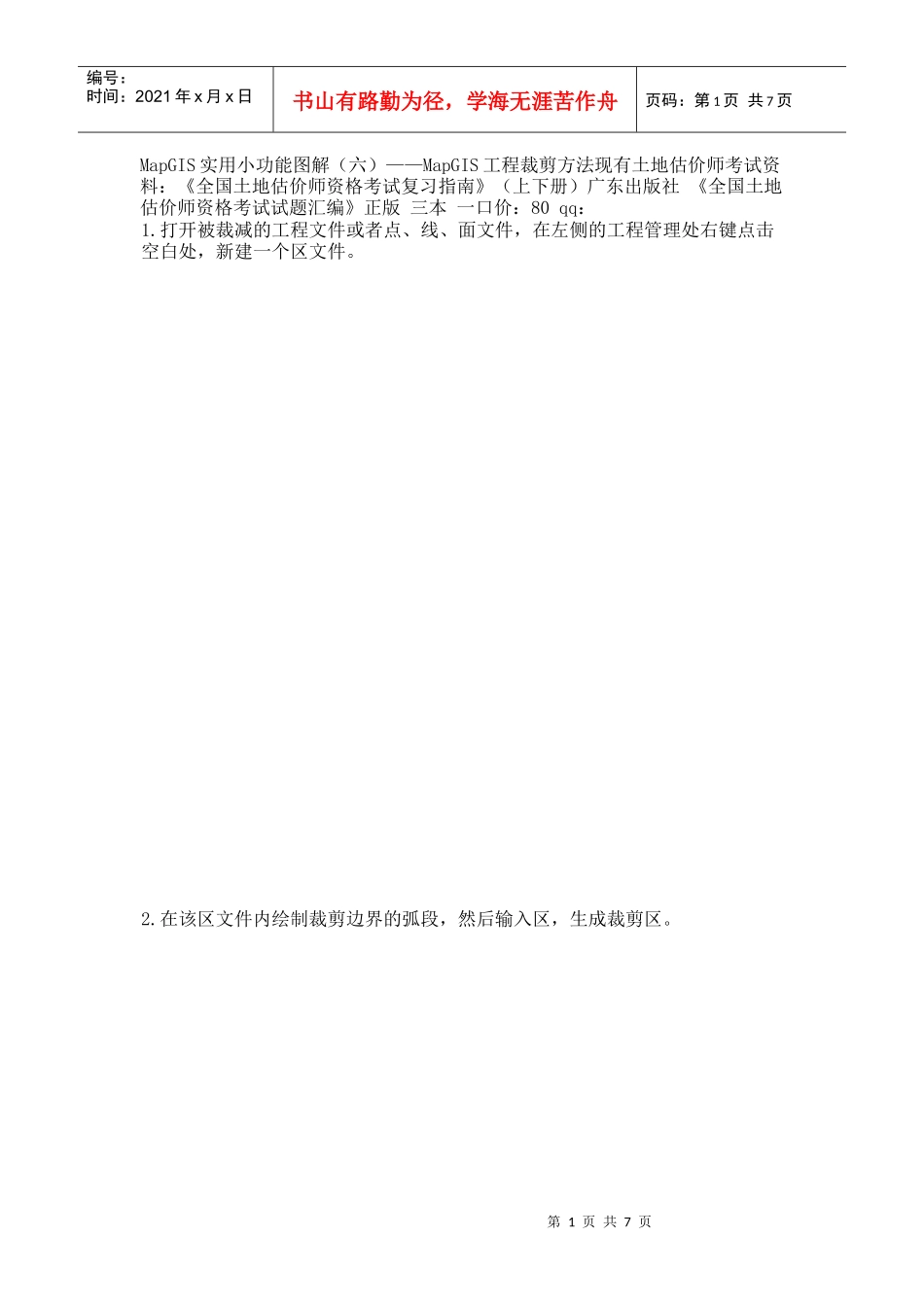

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页MapGIS实用小功能图解（六）——MapGIS工程裁剪方法现有土地估价师考试资料：《全国土地估价师资格考试复习指南》（上下册）广东出版社《全国土地估价师资格考试试题汇编》正版三本一口价：80qq：1.打开被裁减的工程文件或者点、线、面文件，在左侧的工程管理处右键点击空白处，新建一个区文件。2.在该区文件内绘制裁剪边界的弧段，然后输入区，生成裁剪区。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页3.单击菜单的“其他”->“工程裁剪”，弹出裁剪后工程保存的路径的对话框，设置路径。4.设置工程裁剪对话框，选择需要裁剪的图层文件，裁剪类型“内裁”表示保第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页留裁剪边界内部的部分，“外裁”反之，“拓扑裁剪”，设置好后，点击“应用参数”（有的版本点这个无效，点“生成原始数据”按钮），然后装入裁剪框（就是刚才新建的区文件），点击开始裁剪即可，右侧便出现裁剪后的图形。制图裁剪和拓扑裁剪两种方式，其主要区别是在于对区文件的剪裁。使用制图裁剪裁两个相邻的区时，系统会将它们共同的弧段一分为二，使两个区相互独立，拓扑关系发生变化。而拓扑裁剪的方式则使它们共同的弧段保持原来的拓扑关系。所以应该是选择拓扑裁剪比较好，可以保持原来的拓扑关系，以前没有注意，抱歉。5.回到刚才裁剪设置的路径，打开裁剪后的文件即可。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页后续：博友普遍反应两个问题：1、裁剪区为0的错误，一般都是裁剪区没有先保存再裁剪造成的。2、裁剪后部分要素缺失，特别是区图层，这时因为矢量化区的时候没有按照GIS的拓扑关系来矢量化，在矢量化区的时候，在两个区公共交点的地方，画弧段在此处要结束弧段，形成线（弧）头/尾，然后使用“F12”捕捉线(弧)头线(弧)尾来形成封闭的弧段，这样绘制的区域与区域之间符合拓扑关系，两者共边，而不会出现两个区之间放大之后有空隙或者重叠的问题。如果已经错误的方法绘制了区域，出现2的问题，则可以使用菜单|其他|拓扑重建&子区搜索对该区图层进行处理，然后裁剪，很可能会解决上述问题（我只遇到过一次，成功处理）。12008年05月09日星期五14:56|回复heihei,正好需要22008年06月04日星期三18:10|回复我是新手请问画完弧段，输入区后，就生成区文件了吗？对话框显示“裁剪框工作区的区数为0”这是怎么回事呀？32008年06月04日星期三23:20|回复回复Maureen:“裁剪框工作区的区数为0”说明你的区文件是空的,其中一个很可能的原因是你画完区后没有保存项目就进行裁剪了.画完后右键点击区文件,选择保存项目即可,然后裁剪!42008年06月11日星期三16:44|回复裁是裁掉了,就是里面的子区没有了第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页52008年06月11日星期三16:47|回复到是我在别的地方裁的比这个好,这个是怎么回事呀??是不是软件本身出了问题?还是另有别的什么原因?请教62008年06月12日星期四14:51|回复在MapGIS的“实用服务”下面的“常用工具”的“图形裁剪”同样可以完成这样的工作，但是个人感觉没有在输入编辑中方便，子区没了，可能没有把那个区图层选进去，或者是裁剪方式选的不对，一般选择制图裁剪。我实用这个功能很多次，没有遇到这个情况，如果不行，可以把详细情况留言，我会尽我能力尽快回复72008年06月13日星期五11:09|回复我裁剪后的文件中各区域的颜色全变成黄色的了，而源文件中有好多颜色呀？怎么回事啊？谢谢82008年06月17日星期二23:17|回复不好意思，我试了几次也没有遇到你说的那种问题，可能是我不太清楚情况，如果你有时间的话可以截图写成word，发给我，我会尽我能力帮你解决(lei8505@163.com)92008年06月18日星期三15:48|回复已回复至你的邮件，请查收！102008年07月31日星期四21:43|回复谢谢你的分享！我做出来了！112008年09月16日星...
