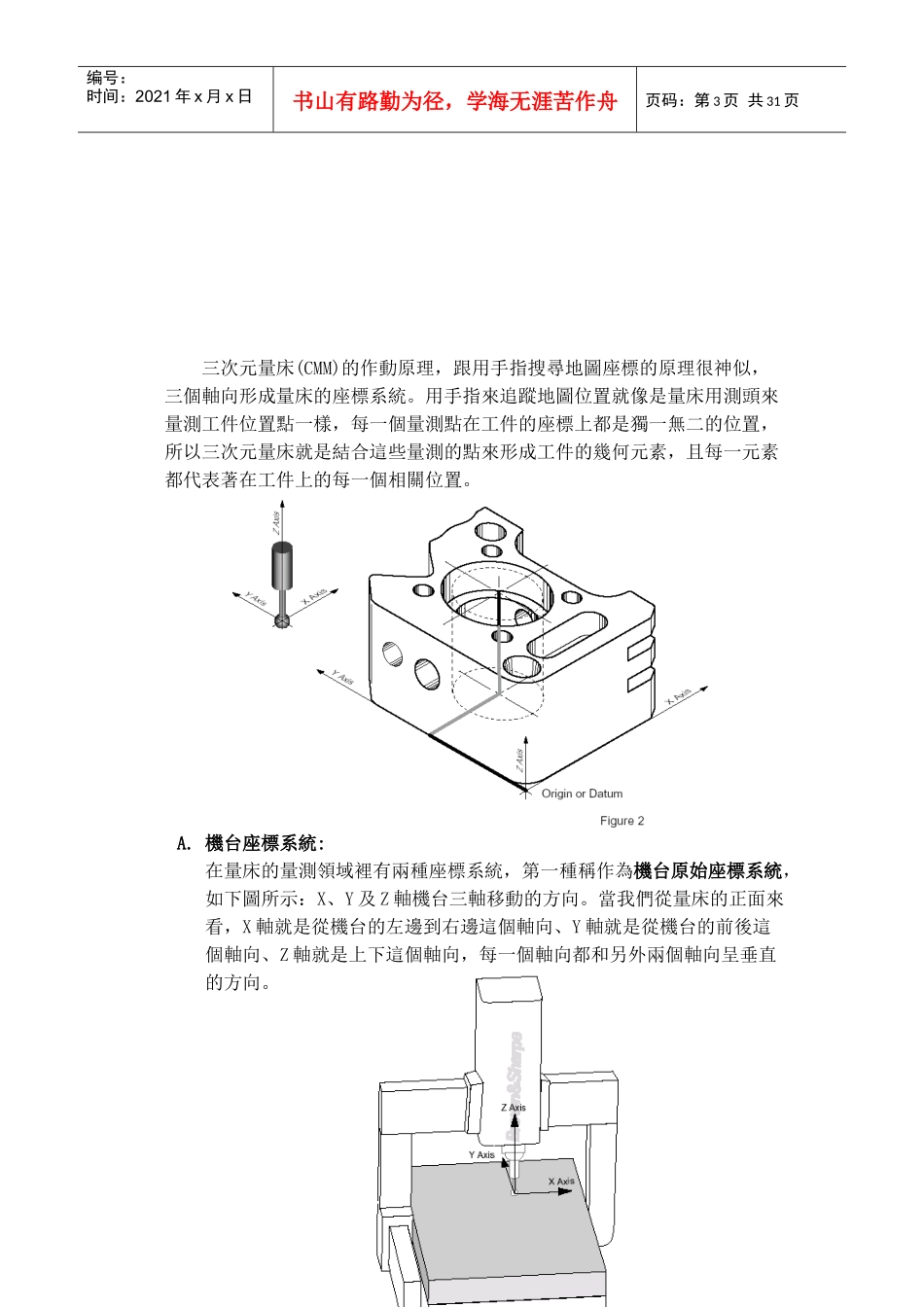

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页Micro-Hite3D手動三次元操作手冊操作手冊第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页智允貿易股份有限公司Chi-YeungTrading.Co.,LTD臺北總公司:台北縣三重市重新路五段609巷8號10樓TEL:(02)2999-1578FAX:(02)2999-1578臺中分公司:台中市西屯區大有五街41號TEL:(04)2313-6946FAX:(04)2316-4938上海分公司:上海市閔行區滬閔路7886號(上海花園二期81-1號)TEL:(21)5493-8815~8FAX:(21)5493-5848深圳分公司:深圳市寶安區沙井鎮新橋村洋仔二路新橋豪苑TEL:(755)2727-2583FAX:(755)2727-1604E-mail:cy@chiyeung.com.twMicro-Hite3D三次元中文操作手冊1.何謂CMM(CoordinateMeasuringMachine)三次元量床及基本概念:我們用座標系統的變化，來描述三次元量測機台的位移量。座標系統是由一位法國的哲學家兼數學家，笛卡爾RenéDescartes在西元1600年代早期所發明。讓我們知道一個工件上，三D幾何的元素跟元素之間的位置相關性。簡單地說，三次元座標系統就像是一個立體的地圖，地圖的上緣由左到又標示著A、B、C、D…..等區分，地圖的左緣由上到下標示著1、2、3、4…..等區分再加上海拔高度的標示，這字母/數字/高度的結合就稱作為三座標，相對於此立體地圖來說，此三座標的結合就能清楚地在圖上顯示出所代表的位置點。再舉例說明，在一個有大樓及街道的立體地圖，從火車站trainstation(你的起點)要徒步走到飯店RitzHotel(終點位置)，你先沿著ELM街走，經過兩個街口走到Maple路右轉，在直走經過四個路口走到Oak路交叉口，走進大樓上三樓飯店位置。再下圖中我們也可以用座標4-E-3來表示位置，這就是相當於三次元量床上用X、Y、Z三軸座標來表示位置。在地圖上，此座標位置是獨一無二且非常清楚的。第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页三次元量床(CMM)的作動原理，跟用手指搜尋地圖座標的原理很神似，三個軸向形成量床的座標系統。用手指來追蹤地圖位置就像是量床用測頭來量測工件位置點一樣，每一個量測點在工件的座標上都是獨一無二的位置，所以三次元量床就是結合這些量測的點來形成工件的幾何元素，且每一元素都代表著在工件上的每一個相關位置。A.機台座標系統:在量床的量測領域裡有兩種座標系統，第一種稱作為機台原始座標系統，如下圖所示：X、Y及Z軸機台三軸移動的方向。當我們從量床的正面來看，X軸就是從機台的左邊到右邊這個軸向、Y軸就是從機台的前後這個軸向、Z軸就是上下這個軸向，每一個軸向都和另外兩個軸向呈垂直的方向。第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页B.工件座標系統:第二個座標系統稱為工件座標系統，三軸軸向是根據工件的基準面或是幾何元素而定的。如果我們不用軟體來定義工件座標系統，並且給予補正軸向，那麼我們就要用手將工件的基準軸調整的完全的平行跟垂直，才有辦法量測，而且量測出來的數值也不一定準確。如果工件的形狀是奇形怪狀的，要將工件微調至跟機台完全平行可能會浪費很長的時間，甚至是沒有辦法調整的。C.軸補正Alignments現今的三次元量床的量測軟體，可依據工件的基準面來建立工件座標系統，利用軟體的運算從機台原始座標系統來作相關位置修正，此相關位置軸向修正的處理過程就稱之為軸補正。如同立體街道圖一樣，當我們在看圖找地方時，會將地圖的方向轉成實際路所指的方向，這個旋轉地圖方向的動作，就跟我們量測工件時的軸補正意思是一樣的。第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页D.基準面Datums基準面簡單說就是一個位置。我們使用基準面原理就好像要告訴別人說我們在哪裡、在哪個方向還有怎麼到達這個位置。以下圖為例，RitzHotel就是一個位置(Datums)，所以說街道、火車站、博物館及餐廳都是位置點(Datums)。如此一來我們就可以利用起點、位置、方向及距離等訊息，就可從一個位置到達另外一個位置去。舉例說明:...
