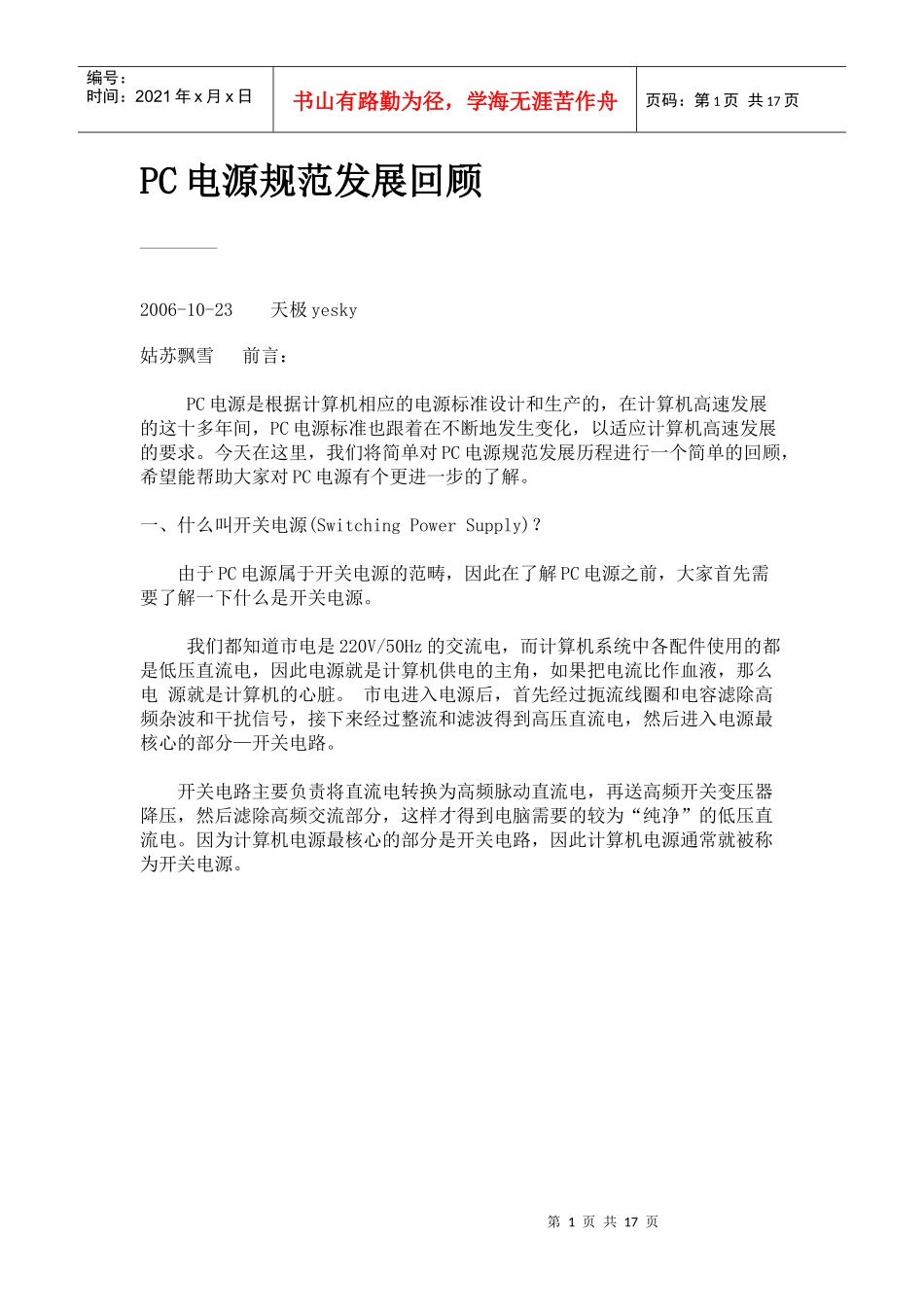

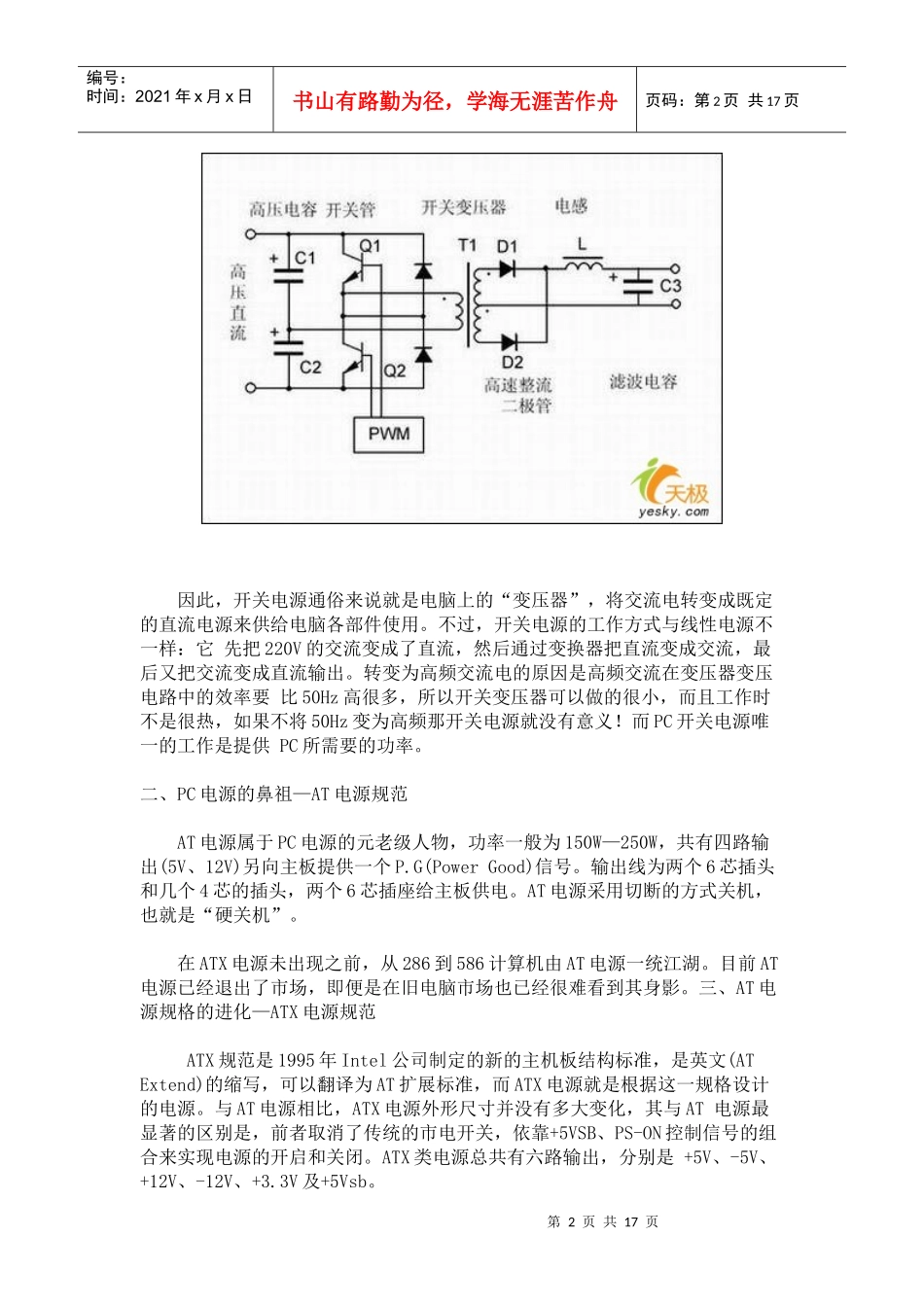

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页PC电源规范发展回顾2006-10-23天极yesky姑苏飘雪前言：PC电源是根据计算机相应的电源标准设计和生产的，在计算机高速发展的这十多年间，PC电源标准也跟着在不断地发生变化，以适应计算机高速发展的要求。今天在这里，我们将简单对PC电源规范发展历程进行一个简单的回顾，希望能帮助大家对PC电源有个更进一步的了解。一、什么叫开关电源(SwitchingPowerSupply)？由于PC电源属于开关电源的范畴，因此在了解PC电源之前，大家首先需要了解一下什么是开关电源。我们都知道市电是220V/50Hz的交流电，而计算机系统中各配件使用的都是低压直流电，因此电源就是计算机供电的主角，如果把电流比作血液，那么电源就是计算机的心脏。市电进入电源后，首先经过扼流线圈和电容滤除高频杂波和干扰信号，接下来经过整流和滤波得到高压直流电，然后进入电源最核心的部分—开关电路。开关电路主要负责将直流电转换为高频脉动直流电，再送高频开关变压器降压，然后滤除高频交流部分，这样才得到电脑需要的较为“纯净”的低压直流电。因为计算机电源最核心的部分是开关电路，因此计算机电源通常就被称为开关电源。第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页因此，开关电源通俗来说就是电脑上的“变压器”，将交流电转变成既定的直流电源来供给电脑各部件使用。不过，开关电源的工作方式与线性电源不一样：它先把220V的交流变成了直流，然后通过变换器把直流变成交流，最后又把交流变成直流输出。转变为高频交流电的原因是高频交流在变压器变压电路中的效率要比50Hz高很多，所以开关变压器可以做的很小，而且工作时不是很热，如果不将50Hz变为高频那开关电源就没有意义！而PC开关电源唯一的工作是提供PC所需要的功率。二、PC电源的鼻祖—AT电源规范AT电源属于PC电源的元老级人物，功率一般为150W—250W，共有四路输出(5V、12V)另向主板提供一个P.G(PowerGood)信号。输出线为两个6芯插头和几个4芯的插头，两个6芯插座给主板供电。AT电源采用切断的方式关机，也就是“硬关机”。在ATX电源未出现之前，从286到586计算机由AT电源一统江湖。目前AT电源已经退出了市场，即便是在旧电脑市场也已经很难看到其身影。三、AT电源规格的进化—ATX电源规范ATX规范是1995年Intel公司制定的新的主机板结构标准，是英文(ATExtend)的缩写，可以翻译为AT扩展标准，而ATX电源就是根据这一规格设计的电源。与AT电源相比，ATX电源外形尺寸并没有多大变化，其与AT电源最显著的区别是，前者取消了传统的市电开关，依靠+5VSB、PS-ON控制信号的组合来实现电源的开启和关闭。ATX类电源总共有六路输出，分别是+5V、-5V、+12V、-12V、+3.3V及+5Vsb。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头9脚引出。PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、3.6V、4.6V各不相同。ATX电源最主要的特点就是，它不采用传统的市电开关来控制电源是否工作，而是采用“＋5VSB、PS－ON”的组合来实现电源的开启和关闭，只要控制“PS－ON”信号电平的变化，就能控制电源的开启和关闭。电源中的S-ON控制电路接受PS－ON信号的控制，当“PS－ON”小于1V伏时开启电源，大于4.5伏时关闭电源。主机箱面上的触发按钮开关(非锁定开关)控制主板的“电源监控部件”的输出状态，同时也可用程序来控制“电源监控件”的输出：比如在WINXP平台下，发出关机指令，使“PS－ON”变为＋5V，ATX电源就自动关闭。关机时PW-OK输出信号比ATX开关电源+5V输出电压提前几百毫秒消失，通知主机触发系统在电源断电前自动关闭，防止突然掉电时硬盘磁头来不及移至着陆区而划伤硬盘。目前市场上的ATX电源，不管是品牌电源还是杂牌电源，从电路原理上来...
