PC结构施工组织设计(完成)VIP免费

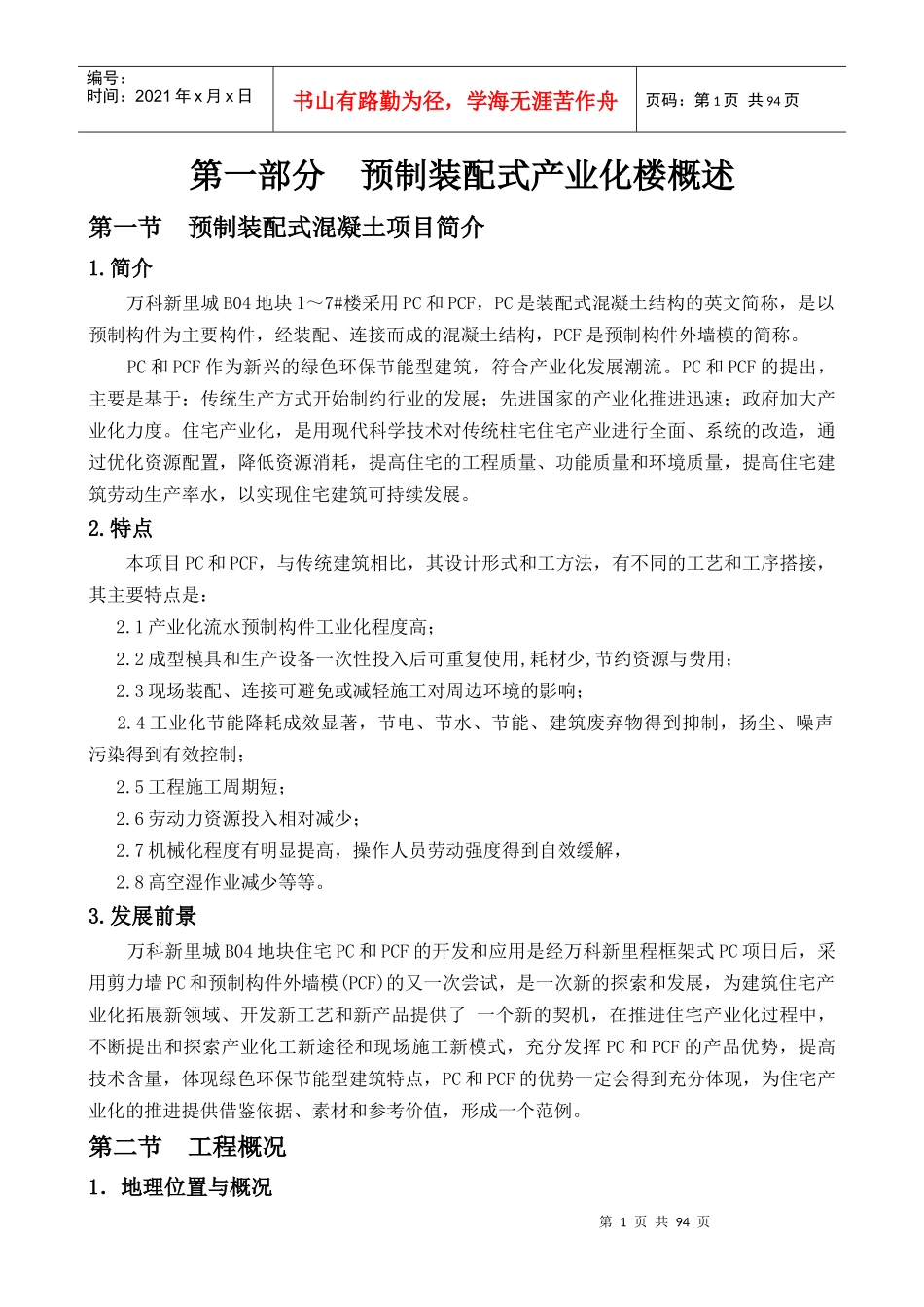

第1页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共94页第一部分预制装配式产业化楼概述第一节预制装配式混凝土项目简介1.简介万科新里城B04地块l～7#楼采用PC和PCF，PC是装配式混凝土结构的英文简称，是以预制构件为主要构件，经装配、连接而成的混凝土结构，PCF是预制构件外墙模的简称。PC和PCF作为新兴的绿色环保节能型建筑，符合产业化发展潮流。PC和PCF的提出，主要是基于：传统生产方式开始制约行业的发展；先进国家的产业化推进迅速；政府加大产业化力度。住宅产业化，是用现代科学技术对传统柱宅住宅产业进行全面、系统的改造，通过优化资源配置，降低资源消耗，提高住宅的工程质量、功能质量和环境质量，提高住宅建筑劳动生产率水，以实现住宅建筑可持续发展。2.特点本项目PC和PCF，与传统建筑相比，其设计形式和工方法，有不同的工艺和工序搭接，其主要特点是：2.1产业化流水预制构件工业化程度高；2.2成型模具和生产设备一次性投入后可重复使用,耗材少,节约资源与费用；2.3现场装配、连接可避免或减轻施工对周边环境的影响；2.4工业化节能降耗成效显著，节电、节水、节能、建筑废弃物得到抑制，扬尘、噪声污染得到有效控制；2.5工程施工周期短；2.6劳动力资源投入相对减少；2.7机械化程度有明显提高，操作人员劳动强度得到自效缓解，2.8高空湿作业减少等等。3.发展前景万科新里城B04地块住宅PC和PCF的开发和应用是经万科新里程框架式PC项日后，采用剪力墙PC和预制构件外墙模(PCF)的又一次尝试，是一次新的探索和发展，为建筑住宅产业化拓展新领域、开发新工艺和新产品提供了一个新的契机，在推进住宅产业化过程中，不断提出和探索产业化工新途径和现场施工新模式，充分发挥PC和PCF的产品优势，提高技术含量，体现绿色环保节能型建筑特点，PC和PCF的优势一定会得到充分体现，为住宅产业化的推进提供借鉴依据、素材和参考价值，形成一个范例。第二节工程概况1．地理位置与概况第2页共94页第1页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共94页1.1项目背景新里城北区PC项目位于上海市浦东新区三林地区。“申博”成功后，世博概念逐渐被三林地区乃至整个上海关注，随着世博会建设的不断实施和进展，以及各项重点工程项目的竣工，三林地区房地产、商业、旅游及娱乐产业已经有了长足的发展，以及周边轨道交通的完善，无疑，该地区将成为浦东最具发展潜力的区域之一。本项目基地周边规划轨道交通线路密集，具有良好的交通条什。北侧为城市规划公园绿化带，生态条件优越。基地现状除少量居民宅基地外，多为农田和空置地，基地地势平坦。因此该基地作为居住小区进行开发建设，已具备良好的内外部条件。1.2地理位置与概况新里城B04地块住宅项目位于上海市浦东新区中环线内，北靠川杨河及沿河高压走廊，东至浦一路，南临高清路，西侧为盛苑路。该项目群体由28幢楼组成，总建筑面积13568.77㎡，地上总建筑面积84123㎡，其中住宅面积79910㎡，地下总建筑面积11760㎡，其中地下汽车库面积l5652㎡(含人防面积5377㎡）。其中7幢为住宅产业化装配式结构。PC和PCF为I#～7#楼，建筑高度m。共18层，层高2.93m，设有一层地下室。本项目按照“套型建筑面积90m’以下，住宅面积占开发建筑总面积70％以上”标准设计，为90/70户型。2.结构形式本项目PC和PCF结构形式为剪力墙结构，外墙采用180或200厚剪力墙和86厚(含面砖)PCF预制构件外墙模组合而成，预制装配式混凝土结构的竖向及水平受力均由剪力墙承担。PC阳台板采用预制阳台板，楼梯和空调板分别采用PC楼梯和PC空调板，吊装就位后，为建筑产品直接使用。3.外墙建筑装饰外墙预制装配式构件和预制构件外墙模的外墙面选用145×45mm外墙饰面面砖，在外端装配前由工厂化生产完成。外墙面砖由供应商按成品标准，通过特殊转角砖和非整砖的工厂化处理和制作后，在预制构件成品制作时，采用与构件后粘贴、固定形式，与PC和PCF构件连接在一起，无需另行安排现场面砖铺贴施工，避免了现场外墙湿作业和外墙施工粉尘的产生。外门窗采用断热型系列铝合金门窗，门窗框在外墙装配前，在加工厂内...
