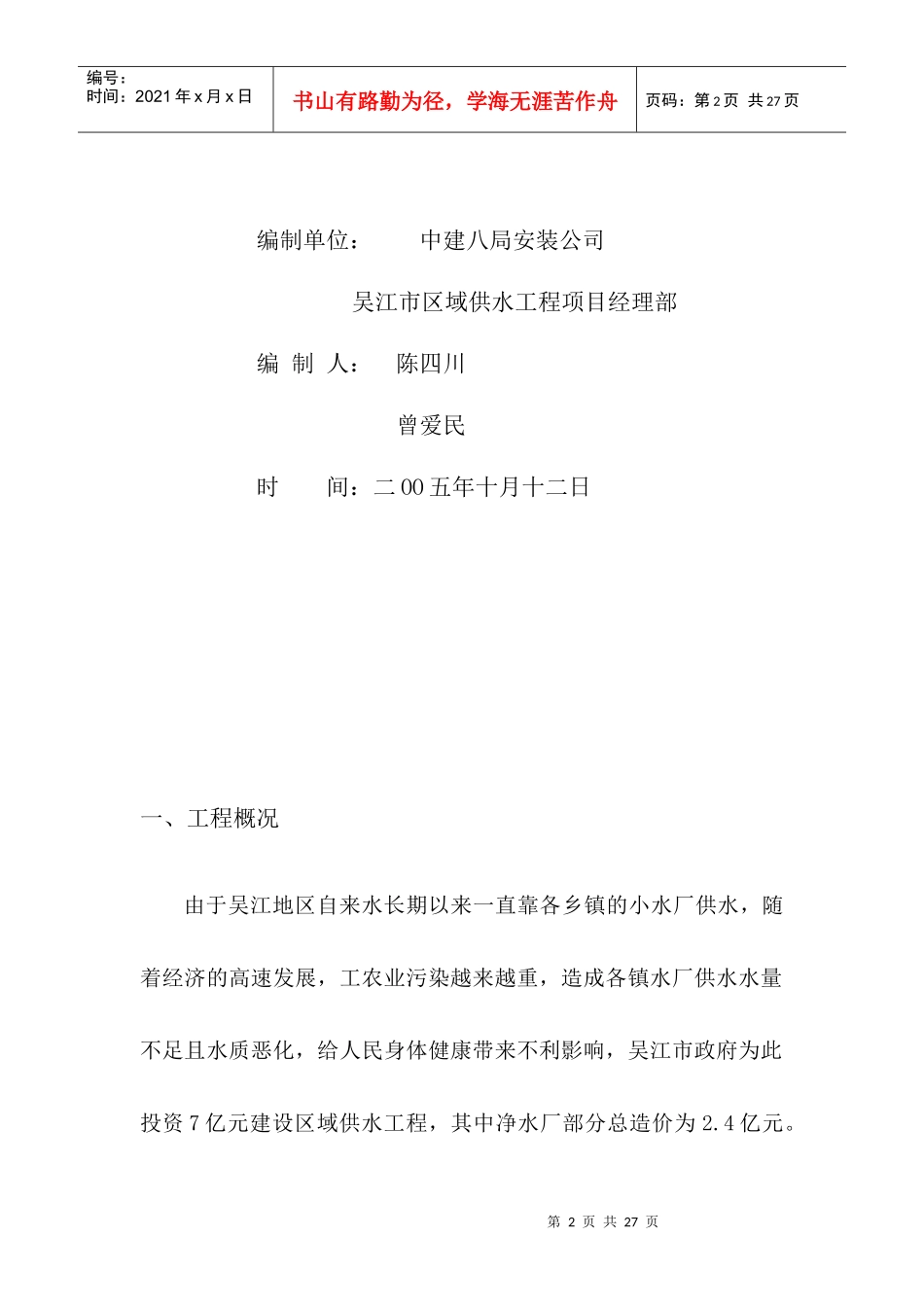

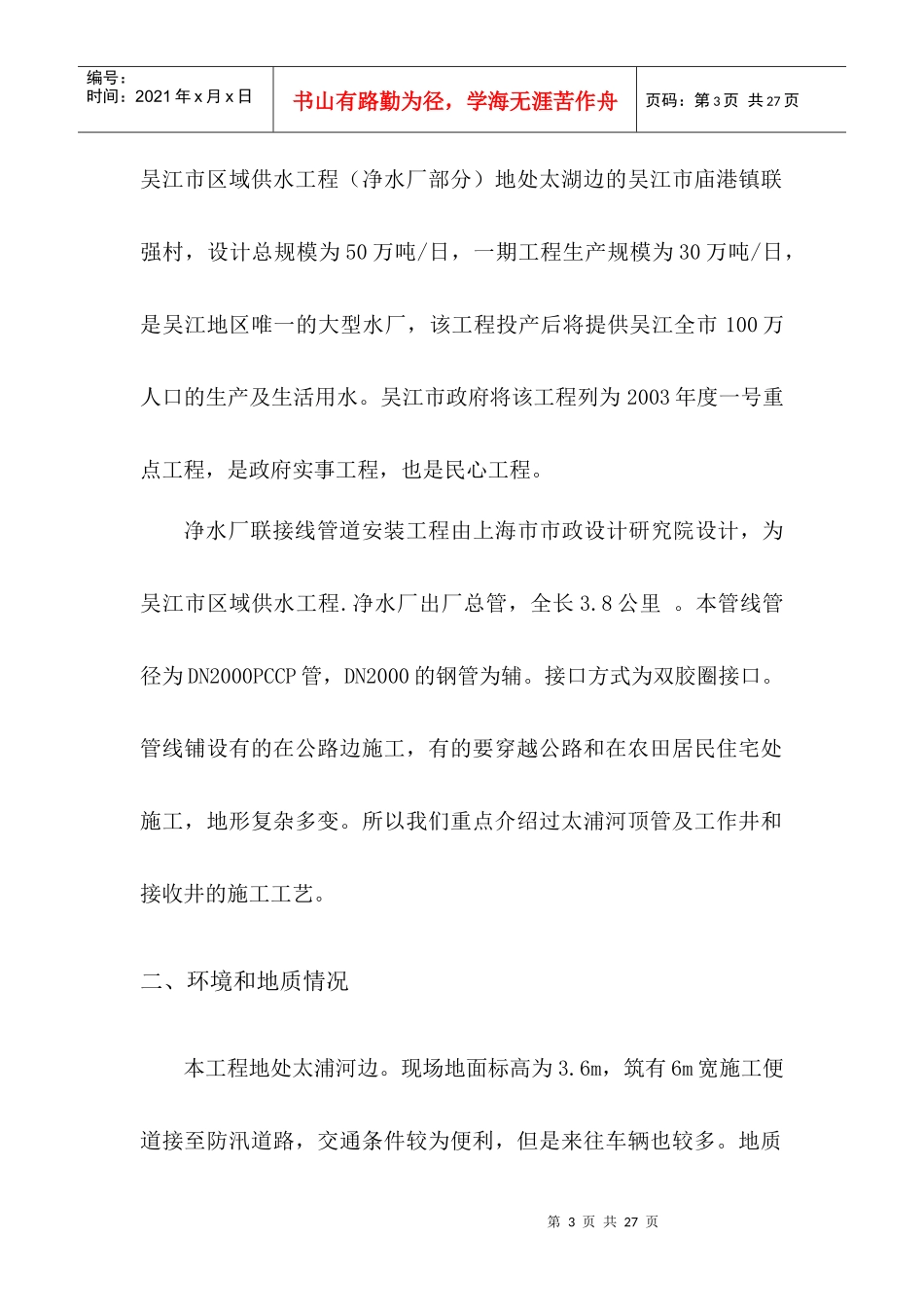

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页吴江市区域供水工程.净水厂联接线工程PCCP管道成套施工工艺的应用项目第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页编制单位：中建八局安装公司吴江市区域供水工程项目经理部编制人：陈四川曾爱民时间：二OO五年十月十二日一、工程概况由于吴江地区自来水长期以来一直靠各乡镇的小水厂供水，随着经济的高速发展，工农业污染越来越重，造成各镇水厂供水水量不足且水质恶化，给人民身体健康带来不利影响，吴江市政府为此投资7亿元建设区域供水工程，其中净水厂部分总造价为2.4亿元。第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页吴江市区域供水工程（净水厂部分）地处太湖边的吴江市庙港镇联强村，设计总规模为50万吨/日，一期工程生产规模为30万吨/日，是吴江地区唯一的大型水厂，该工程投产后将提供吴江全市100万人口的生产及生活用水。吴江市政府将该工程列为2003年度一号重点工程，是政府实事工程，也是民心工程。净水厂联接线管道安装工程由上海市市政设计研究院设计，为吴江市区域供水工程.净水厂出厂总管，全长3.8公里。本管线管径为DN2000PCCP管，DN2000的钢管为辅。接口方式为双胶圈接口。管线铺设有的在公路边施工，有的要穿越公路和在农田居民住宅处施工，地形复杂多变。所以我们重点介绍过太浦河顶管及工作井和接收井的施工工艺。二、环境和地质情况本工程地处太浦河边。现场地面标高为3.6m，筑有6m宽施工便道接至防汛道路，交通条件较为便利，但是来往车辆也较多。地质第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页情况大致分为六层，从上至下分别为：①素填土层厚2.5m；②粉质粘土层厚1.5m；③淤泥粉质粘土层厚2.1m；④粉质粘土层厚7.6m；⑤粉质粘土夹粉砂土层厚4.5m；⑥粘土。现场由于无就近电源，项目部专门配置一台120KW柴油发电机组进行电力保障。由于开挖土方较多，且一边是主干道，一边是农田，土方堆土有限，为保护周围环境不受污染和不影响交通，通过和业主协商，我们把多余土方全部外运到业主指定堆土点。三、本工程特点、重点、难点：3.1本工程基本沿公路施工，施工前管道要预先排放在公路边，施工时吊车要停放在公路上，克服交通与施工的矛盾是本工程管理的难点之一。3.2管道沿公路开挖，消除管道沿线施工过程中管沟造成的安全隐患是本工程制定施工工艺时的重点考虑之处。3.3由于管线在太湖边，跨越不同土质地段的情况较多，解决沿线不同土质可能导致的管道不均匀沉降的问题是本工程的施工重点之一。第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页3.4长江中下游地区雨水较多，本工程预防雨水或农田排水引起“浮管”是本工程管理的重点。3.5PCCP管是一种新型管种，施工时要采用相应施工方法进行安装和试压。四、PCCP管道的分类、用途和优点预应力钢筒混凝土管（PrestressedConcreteCylinderPipe）简称PCCP，是一种新型的钢性管材。它是带有钢筒的高强度混凝土管芯缠绕预应力钢丝，喷以水泥砂浆保护层，采用钢制承插口，同钢筒焊在一起，承插口有凹槽和胶圈形成了滑动式胶圈的柔性接头，是钢板、混凝土、高强钢丝和水泥砂浆几种材料组成的复合结构，具有钢材和混凝土各自的特性。根据钢筒在管芯中位置的不同，可分为两种：内衬式预应力钢筒混凝土管（PCCPL）、埋置式预应力钢筒混凝土管（PCCPE）。预应力钢筒混凝土管（PCCP）具有合理的复合结构、承受内外压较高、接头密封性好、抗震能力强、施工方便快捷、防腐性能好、维护方便等特性，被工程界所关注，广泛应用于长距离输水干线、压力倒虹吸、城市供水工程、工业有压输水管线、电厂循环水工程下水管道、压力排污干管等。与以往管材相比，PCCP具有适用范围广，经济寿命长、抗震性能好、安装方便、运行费用低，基本不漏水等优点。第6页共27页第5页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯...
