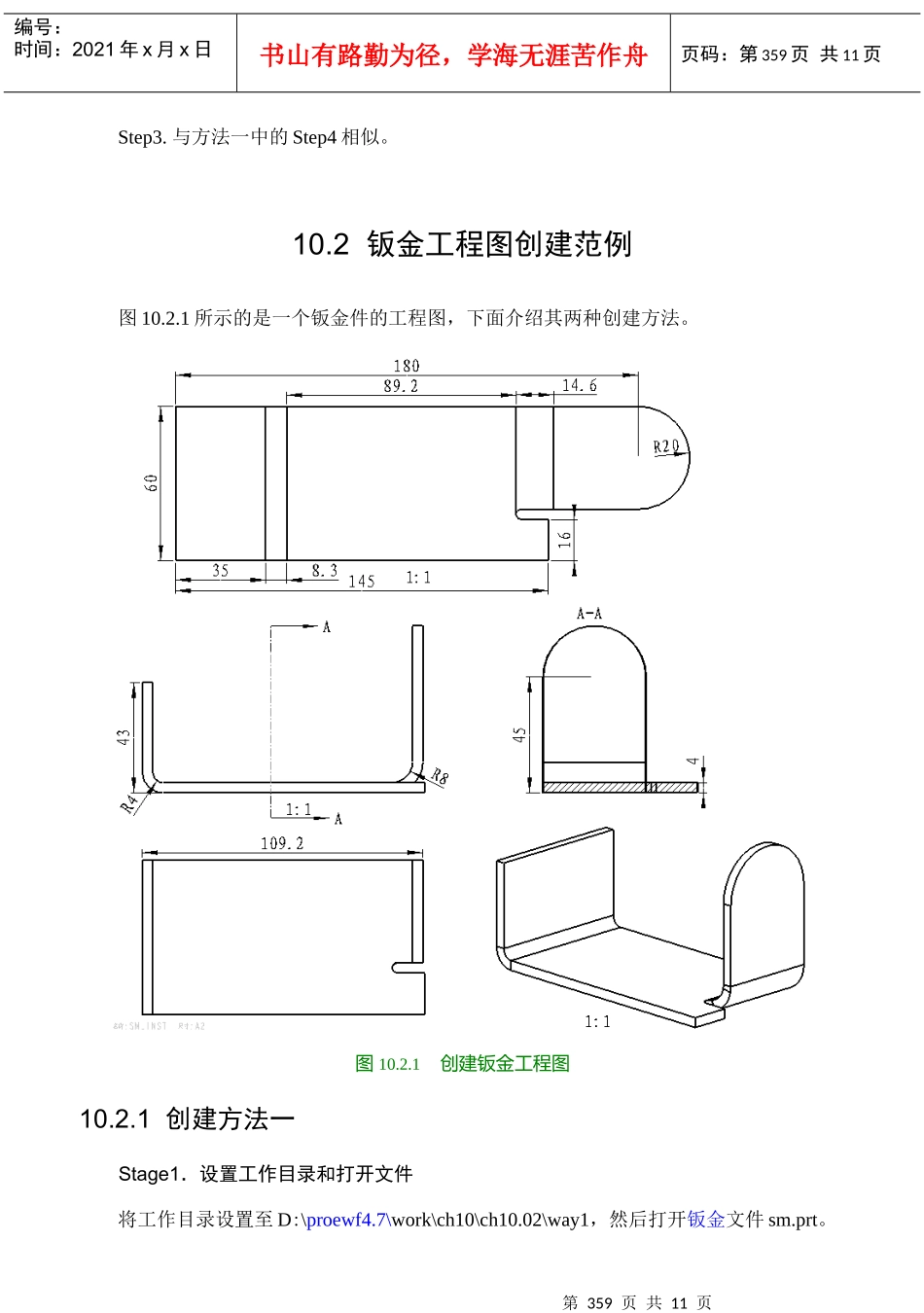

本章提要第358页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第358页共11页第10章创建钣金的工程图钣金件一般是指具有均一厚度的金属薄板零件，其特点是质量轻，结构强度好，可做成各种复杂的形状等，因而在机电设备、电子产品甚至航空航天领域中得到广泛的应用。由于钣金件具有与其他零件不同的特点，所以创建钣金件工程图也具有特殊的方法。本章将针对钣金件工程图创建的两种常用方法进行详细讲解。10.1钣金工程图概述钣金件工程图的创建方法与一般零件基本相同，所不同的是钣金件的工程图需要创建展开视图。钣金件工程图的创建方法有两种，简要介绍如下。方法一Step1.打开钣金件三维模型。Step2.使用命令将三维钣金展平。Step3.使用命令，在族表中创建一个不含展平特征的三维模型实例。Step4.创建钣金件工程图。（1）新建工程图。（2）创建展开视图。（3）选择命令，在工程图中添加三维模型（即族表中的不含展平特征的三维模型实例）。（4）创建三维钣金件的视图。①创建主视图。②创建右视图（或左视图、俯视图）。③创建立体图。（5）标注所有视图的尺寸，书写技术要求等。方法二Step1.打开钣金件三维模型。Step2.使用命令设置三维钣金的“平整状态”，使系统自动在族表中创建一个含有展平特征的三维模型实例。第359页共11页第358页共11页图10.2.1创建钣金工程图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第359页共11页Step3.与方法一中的Step4相似。10.2钣金工程图创建范例图10.2.1所示的是一个钣金件的工程图，下面介绍其两种创建方法。10.2.1创建方法一Stage1．设置工作目录和打开文件将工作目录设置至D:\proewf4.7\work\ch10\ch10.02\way1，然后打开钣金文件sm.prt。第360页共11页第359页共11页图10.2.2创建钣金展开固定面a）展开前b）展开后图10.2.3“族表”对话框编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第360页共11页Stage2．展平钣金件用展平命令将三维钣金件展平为二维的平板，如图10.2.2所示。Step1.选择下拉菜单命令。Step2.在弹出的菜单中，选择命令，此时系统弹出“规则类型”信息对话框。Step3.选取固定面。在系统的提示下，选取图10.2.2a所示的表面为固定面。Step4.在菜单中选择命令。Step5.单击特征信息对话框中的按钮，预览所创建的展平特征，然后单击按钮，完成特征的创建。Stage3．创建族表创建族表，在族表中产生一个不含展平特征的实例零件。Step1.选择下拉菜单命令，系统弹出图10.2.3所示的“族表”对话框。Step2.增加族表的列。在“族表SM”对话框中，选择下拉菜单中的命令。系统弹出图10.2.4所示的“族项目”对话框，在该对话框的区域选中第361页共11页第360页共11页图10.2.4“族项目”对话框图10.2.5“选取特征”菜单图10.2.6“族表”对话框编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第361页共11页按钮，则系统弹出图10.2.5所示的菜单。选择命令，然后在模型树中选取上一步创建的展平特征，再选择命令，单击“族项目”对话框中的按钮。Step3.增加族表的行。在“族表SM”对话框中，选择下拉菜单命令，系统立即添加新的一行，如图10.2.6所示，单击*号栏，将*号改成N，这样在SM_INST实例中就不显示展平特征。Step4.单击“族表SM”对话框中的按钮，然后保存钣金零件。Stage4．创建钣金工程图Step1.新建一个工程图文件。（1）单击“新建文件”按钮，在弹出图10.2.7所示的文件“新建”对话框中，在区域选中选项，输入文件名sm；取消选中复选框，然后单击第362页共11页第361页共11页图10.2.8“新制图”对话框图10.2.7“新建”对话框图10211快捷菜单图10.2.9“选取实例”对话框图10210创建展开视图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第362页共11页按钮。（2）新建工程图。在弹出的图10.2.8所示的“新制图”对话框中，在区域中选中选项；在区域中选取图纸的方向为“横向”，再在区域中选取图纸的为A2，单击按钮。（3）此时系统弹出图10.2.9所示的“选取实例”对话框，选取该零件的选项，然后单击按钮。Step2.创建图10.2.10所示的展开视图...
