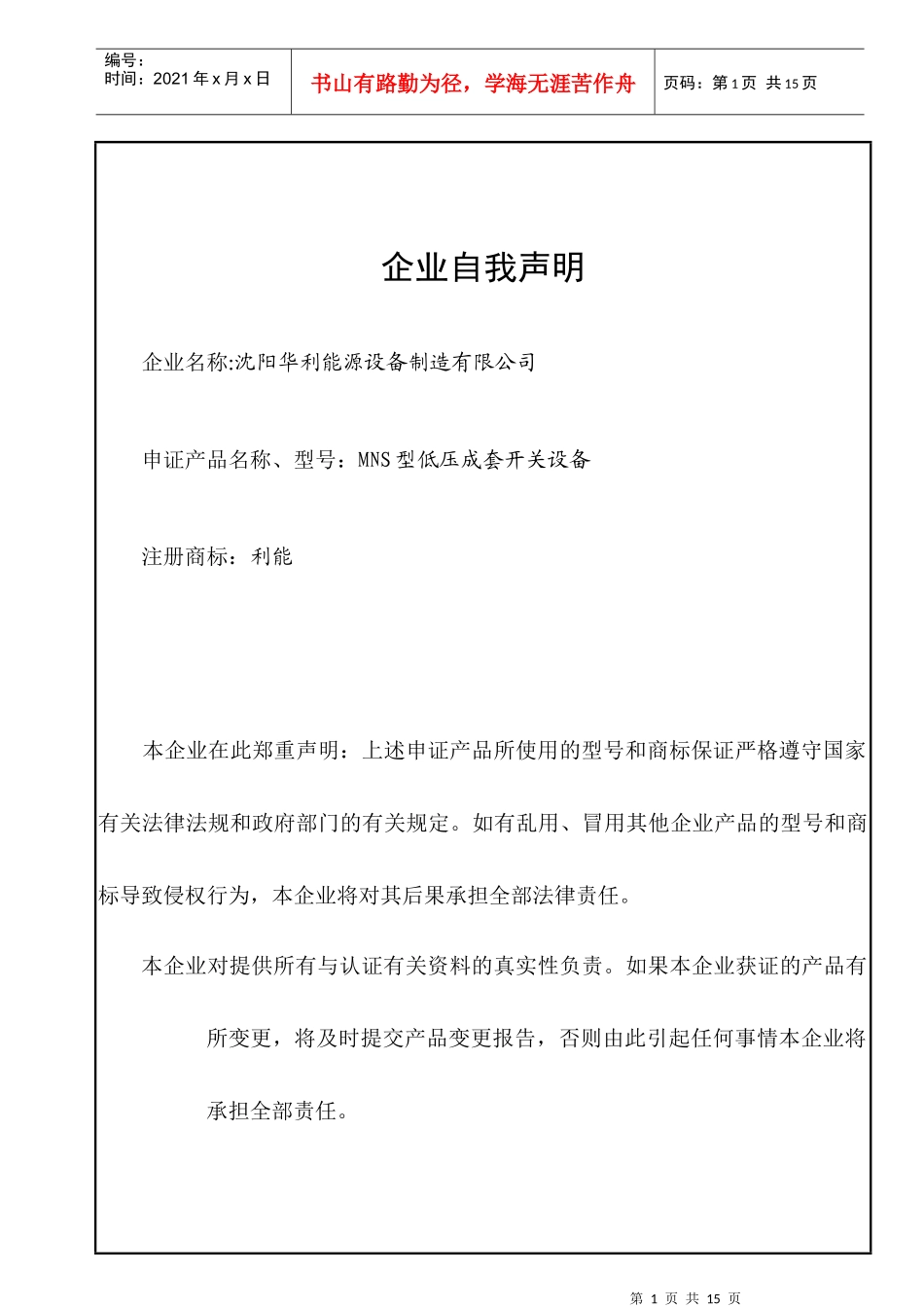

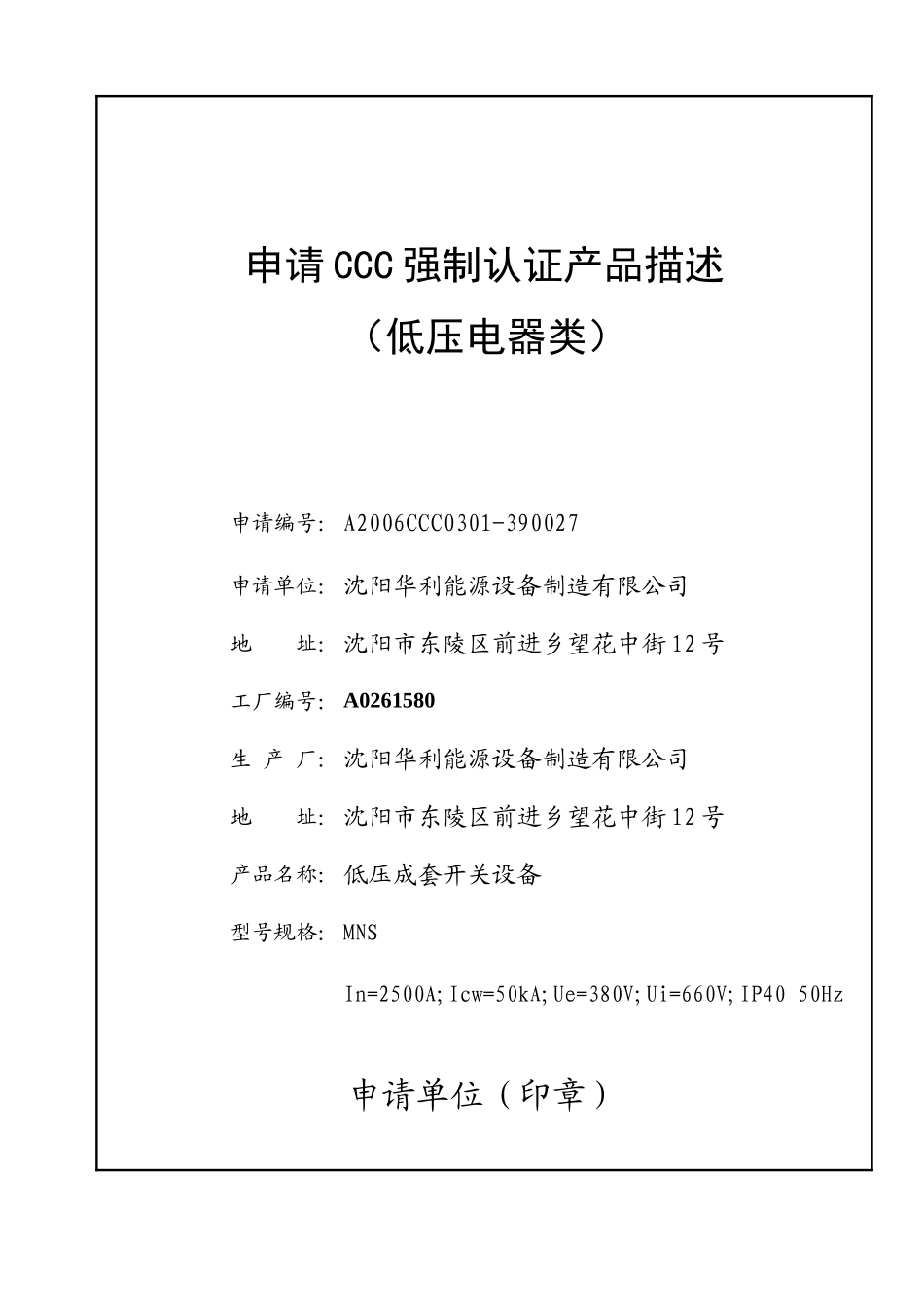

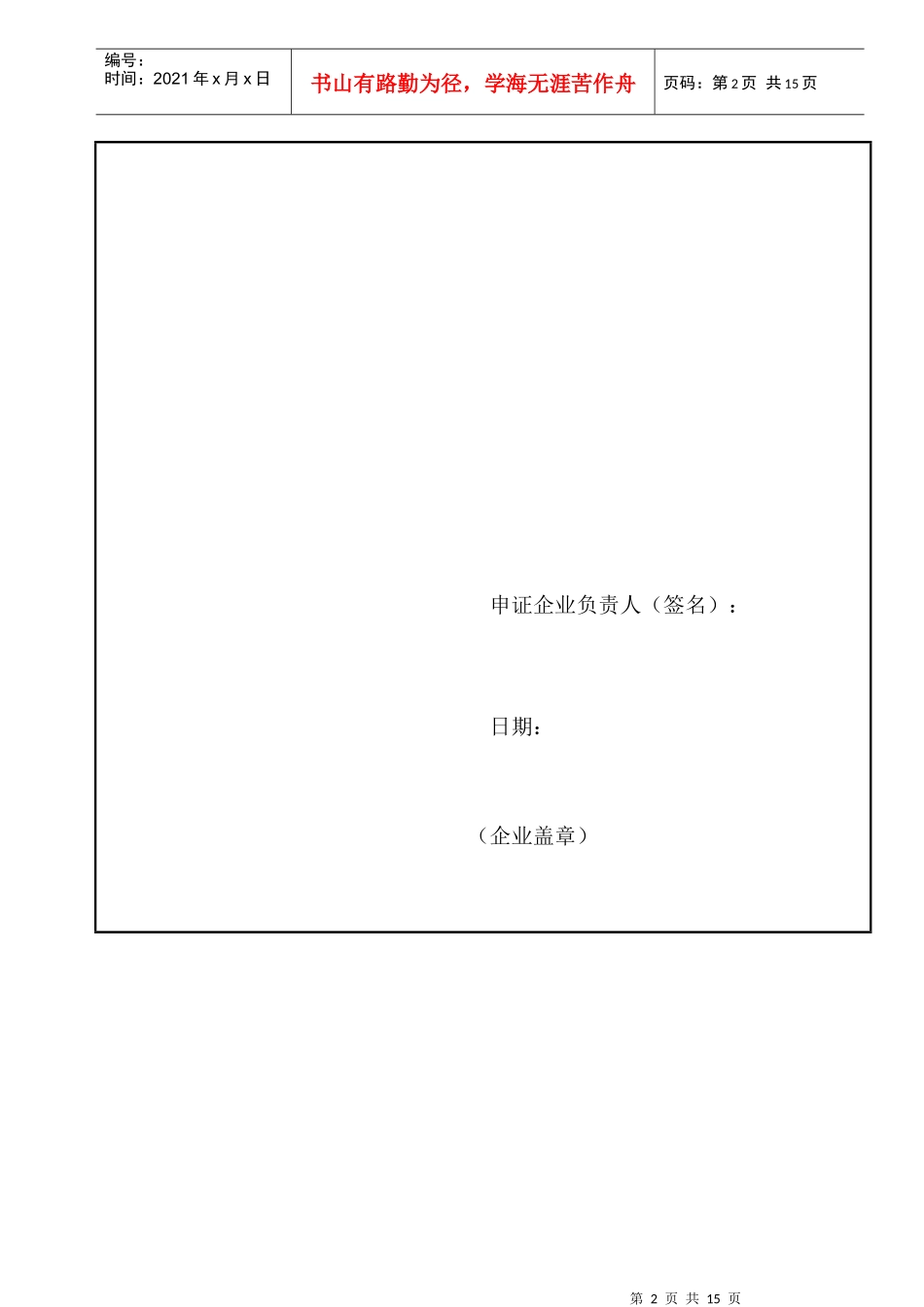

申请CCC强制认证产品描述（低压电器类）申请编号：A2006CCC0301-390027申请单位：沈阳华利能源设备制造有限公司地址：沈阳市东陵区前进乡望花中街12号工厂编号：A0261580生产厂：沈阳华利能源设备制造有限公司地址：沈阳市东陵区前进乡望花中街12号产品名称：低压成套开关设备型号规格：MNSIn=2500A;Icw=50kA;Ue=380V;Ui=660V;IP4050Hz申请单位（印章）第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页企业自我声明企业名称:沈阳华利能源设备制造有限公司申证产品名称、型号：MNS型低压成套开关设备注册商标：利能本企业在此郑重声明：上述申证产品所使用的型号和商标保证严格遵守国家有关法律法规和政府部门的有关规定。如有乱用、冒用其他企业产品的型号和商标导致侵权行为，本企业将对其后果承担全部法律责任。本企业对提供所有与认证有关资料的真实性负责。如果本企业获证的产品有所变更，将及时提交产品变更报告，否则由此引起任何事情本企业将承担全部责任。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页申证企业负责人（签名）：日期：（企业盖章）第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页产品描述(送试样品)1.产品构成的描述及结构特点（结构概要说明）:1).产品型号及名称MNS低压成套开关设备2).提供图纸及编号：试样装配图MNS低压成套开关设备装配图电气原理图（说明元件型号、规格、连接母线与电缆牌号规格）MNS低压成套开关设备电气原理图3).主要结构数据：a)结构特点：MNS低压成套开关设备的壳体结构骨架选用CF28-1、CF28-2异型材和角连接器、角连接板组装而成。异型材采用冷扎带钢一次滚弯咬缝成型，并具有以20mm模数的安装孔。用此件组装成的柜体骨架具有尺寸精度高、用的零件数量少、牢固耐用、组装灵活方便等特点。抽屉和柜门及主要部件是采用优质钢板经数控机床加工折弯后用合格螺栓连接而成。骨架采用烤漆，门和面板采用亚光喷塑，抽屉和其他零部件均采用镀锌和钝化处理，具有外形美观、互换性好和接触电阻小等特点。其具有外形尺寸及功能如下：A.外形尺寸：（宽×高×深）mm1000×2200×1000800×2200×1000800×2200×1000B.开关柜的功能单元具有分、合、试验、抽出、隔离五个位置，并有明显标志。C.开关柜内部分四个室，即水平母线室、垂直母线室、电气设备室及电缆室。各室间用钢板分隔。D.水平母线安装于开关柜的上部，垂直母线安装于柜的后部左侧，电气设备功能单元安装于柜的前部左侧，电缆室安装于柜的右侧。抽屉设有机械联锁装置和紧急解锁装置。E.抽出单元门与断路器有连锁，只有断路器断开时，门才可以打开。相同规格的功能单元可以互换。F.垂直母线封闭在垂直母线室内，抽屉抽出时自动遮挡挑帘自动下落把带电的垂直母线与抽屉室隔开。G.柜体形式为金属封闭，组装式户内型。b)母线绝缘夹块之间距离：980mm、800mm、780mm、560mm4）开关柜的壳体材料及尺寸：采用异型材，板材厚度2mm，整柜采用全组装式组装而成；进线柜：柜宽：1000mm柜高：2200mm柜深：1000mm馈电柜：柜宽：800mm柜高：2200mm柜深：1000mm控制柜：柜宽：800mm柜高：2200mm柜深：1000mm操作方式：手动操作、电动操作安装方式：固定安装接线方式：固定接线保护接地措施：PE母线防腐蚀：外壳表面喷漆第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页产品描述(送试样品)（受电柜）开关电器及元件（型号规格、材料名称及牌号、生产厂）序号元件名称型号规格制造商（生产厂）1断路器ME25002500A上海人民电气厂2指示灯LD11-25/403德力西集团有限公司3按钮LAY3德力西集团有限公司4电流表6L2-A德力西集团有限公司5电压表6L2-V德力西集团有限公司6熔断器RT18-32德力西集团有限公司7电流互感器LMK-0.66-2500/5德力西集团有限公司8转换开关LW5-16YH3/3德力西集团有限公司母线与绝缘导线（型号规格、材料名称及牌号、生产厂）序号元件名称材料名称型号规格制造商（生产厂）１铜母排TMY100×10辽...
