QFSN-300-2-20B型汽轮发电机产品说明书样本VIP免费

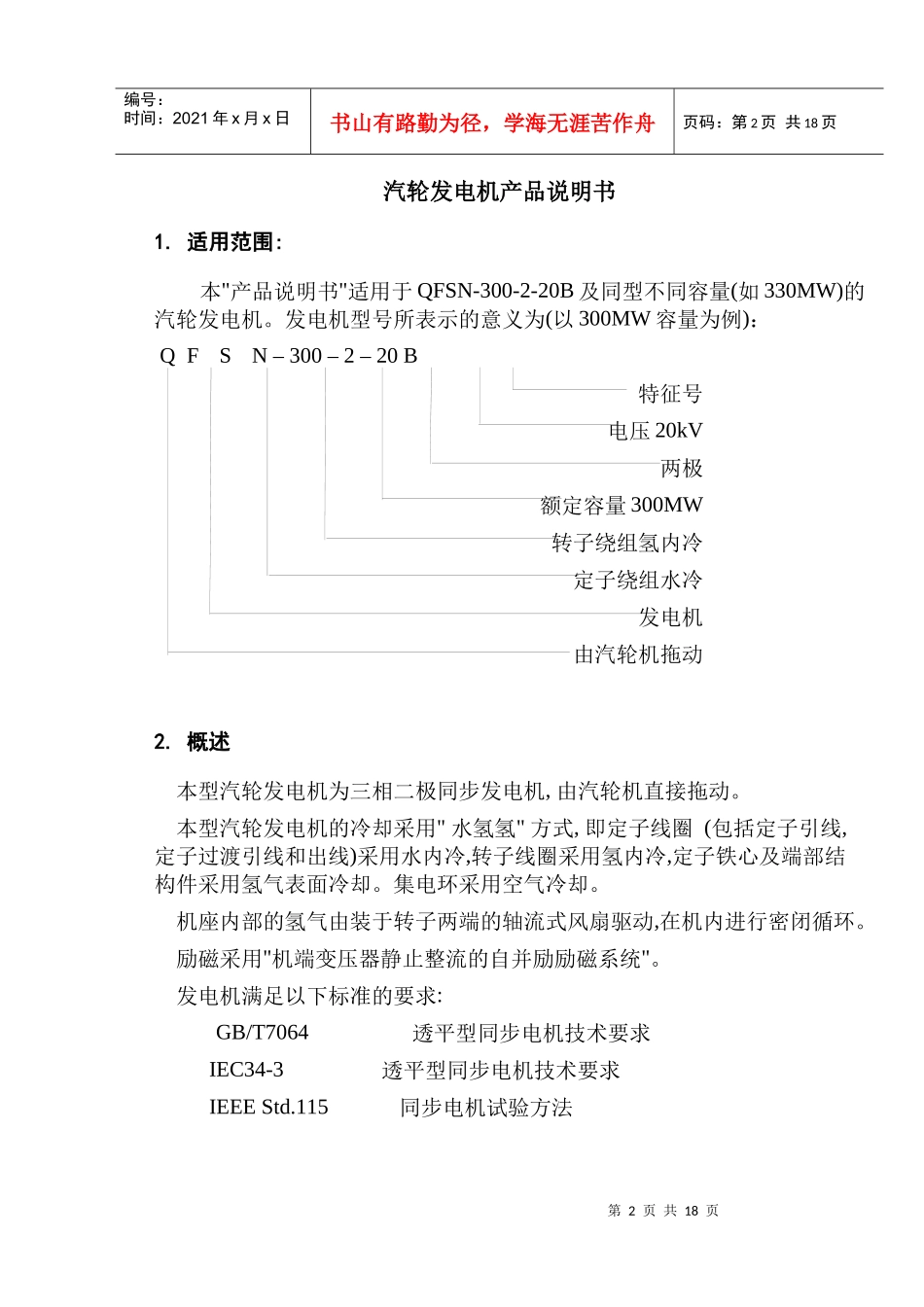

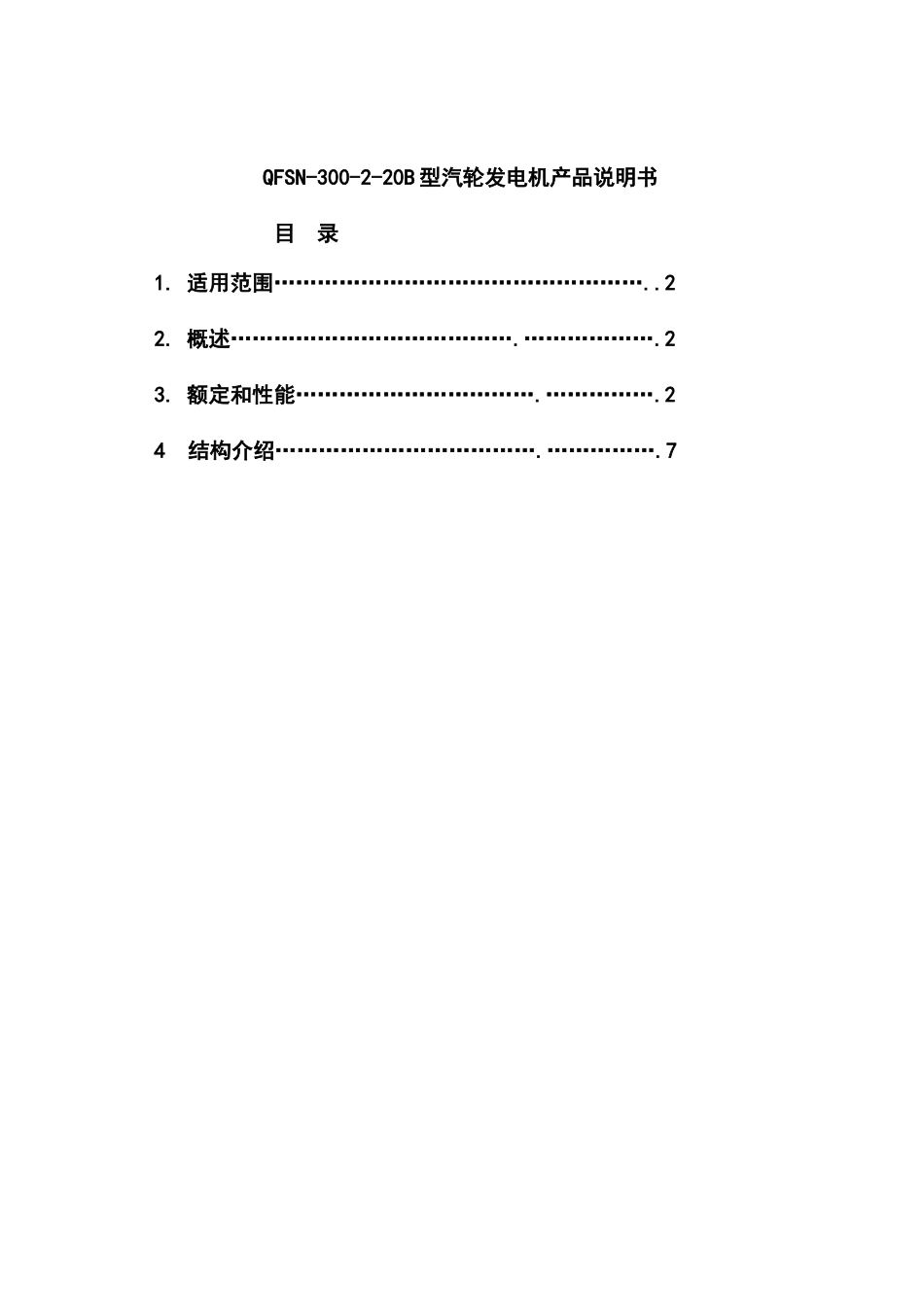

QFSN-300-2-20B型汽轮发电机产品说明书目录1.适用范围……………………………………………..22.概述………………………………….……………….23.额定和性能…………………………….…………….24结构介绍……………………………….…………….7第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页汽轮发电机产品说明书1.适用范围:本"产品说明书"适用于QFSN-300-2-20B及同型不同容量(如330MW)的汽轮发电机。发电机型号所表示的意义为(以300MW容量为例)：QFSN–300–2–20B特征号电压20kV两极额定容量300MW转子绕组氢内冷定子绕组水冷发电机由汽轮机拖动2.概述本型汽轮发电机为三相二极同步发电机,由汽轮机直接拖动。本型汽轮发电机的冷却采用"水氢氢"方式,即定子线圈(包括定子引线,定子过渡引线和出线)采用水内冷,转子线圈采用氢内冷,定子铁心及端部结构件采用氢气表面冷却。集电环采用空气冷却。机座内部的氢气由装于转子两端的轴流式风扇驱动,在机内进行密闭循环。励磁采用"机端变压器静止整流的自并励励磁系统"。发电机满足以下标准的要求:GB/T7064透平型同步电机技术要求IEC34-3透平型同步电机技术要求IEEEStd.115同步电机试验方法第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页3额定和性能(以300MW为例，详见《技术数据汇总表》)型号QFSN-300-2-20B额定出力(按技术协议)353MVA/300MW额定电压20kV额定电流10.189kA功率因数0.85(滞后)转速3000r/min频率50Hz相数3短路比≥0.6效率≥98.9％冷却方式水氢氢额定氢压0.25MPa(g)定子接线2-Y出线端子数6绝缘等级F(温升按B级考核)电抗瞬变电抗x'd(非饱和值)≤0.25(标么值)超瞬变电抗x"d(饱和值)≥0.15(标么值)每日漏氢量≤10m3转轴振动≤0.075mm(p/p)轴承振动≤0.025mm(p/p)噪音≤89dB(A)(离机壳1m处测量)3.1技术规范和基本技术要求第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页3.1.1型式和转向三相,二极,隐极式转子同步发电机,由汽轮机直接驱动,其旋转方向随汽轮机，(国内汽轮机从机头向发电机看为顺时针方向)。3.1.2环境温度和海拔高度发电机及其辅助设备连续运行的环境条件为:厂房内环境温度5-45,℃3.1.3检温计在以下部位装设电阻测温元件(RTD)和温度计（详见随机安装图4）:定子线圈和出线的每条水支路的出水端(RTD)；定子每槽上层和下层线圈之间(RTD)；定子铁心齿部和轭部(不少于12个RTD)；冷却器冷风侧和热风侧(RTD和温度计)；轴瓦(RTD)；轴承出油管(RTD和温度计)；油密封出油管(RTD)；氢气冷却器总进水管和每个出水管(RTD和温度计)。集电环出风(温度计)测温元件为100Ω(0)℃铂热电阻（双支元件）；所有测温元件在机座内的引线均为屏蔽线。在定子端部压指、压圈及铜屏蔽上埋设有热电偶。发电机在规定的冷却介质参数下运行在额定状态时,各处温度限值符合国标GB/T7064的规定。3.1.4临界转速转子临界转速远离额定转速±10的范围。3.1.5超速第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页发电机转子装配后进行120％额定转速的超速试验,历时2min。3.1.6定子绕组电阻偏差排除引线长度不同引起的误差后,任意两相冷态电阻测量值之差不大于其中最小值的1.0％。3.1.7氢气冷却器氢气冷却器在制造厂进行0.8MPa的水压试验,历时30分钟。电厂交接试验压力为0.6MPa,历时30分钟。当5％的水管堵塞后,发电机仍能输出额定功率。当一个冷却器退出运行后,发电机能输出80％额定功率。3.1.8绝缘电阻3.1.8.1定子绕组在干燥状态接近工作温度时测量,不小于5兆欧。(用2500V兆欧表测量。)3.1.8.2转子绕组室温下(20)℃测量不小于1兆欧。(用500V兆欧表测量。)3.1.8.3测温元件室温下(20)℃测量不小于1兆欧。(用250V兆欧表测量。)3.1.8.4.轴承和油密封(励磁机端)轴承和油密封(励端)对地绝缘电阻不小于1兆欧(用1000V兆欧表测量)3.1.9电压波形及电话谐波因数(THF)发电机在空载额定电压和额定转速时,其线电压波形正弦性畸变率不超过5％;其线电压的电话谐波因数不超过1.5％。第...
