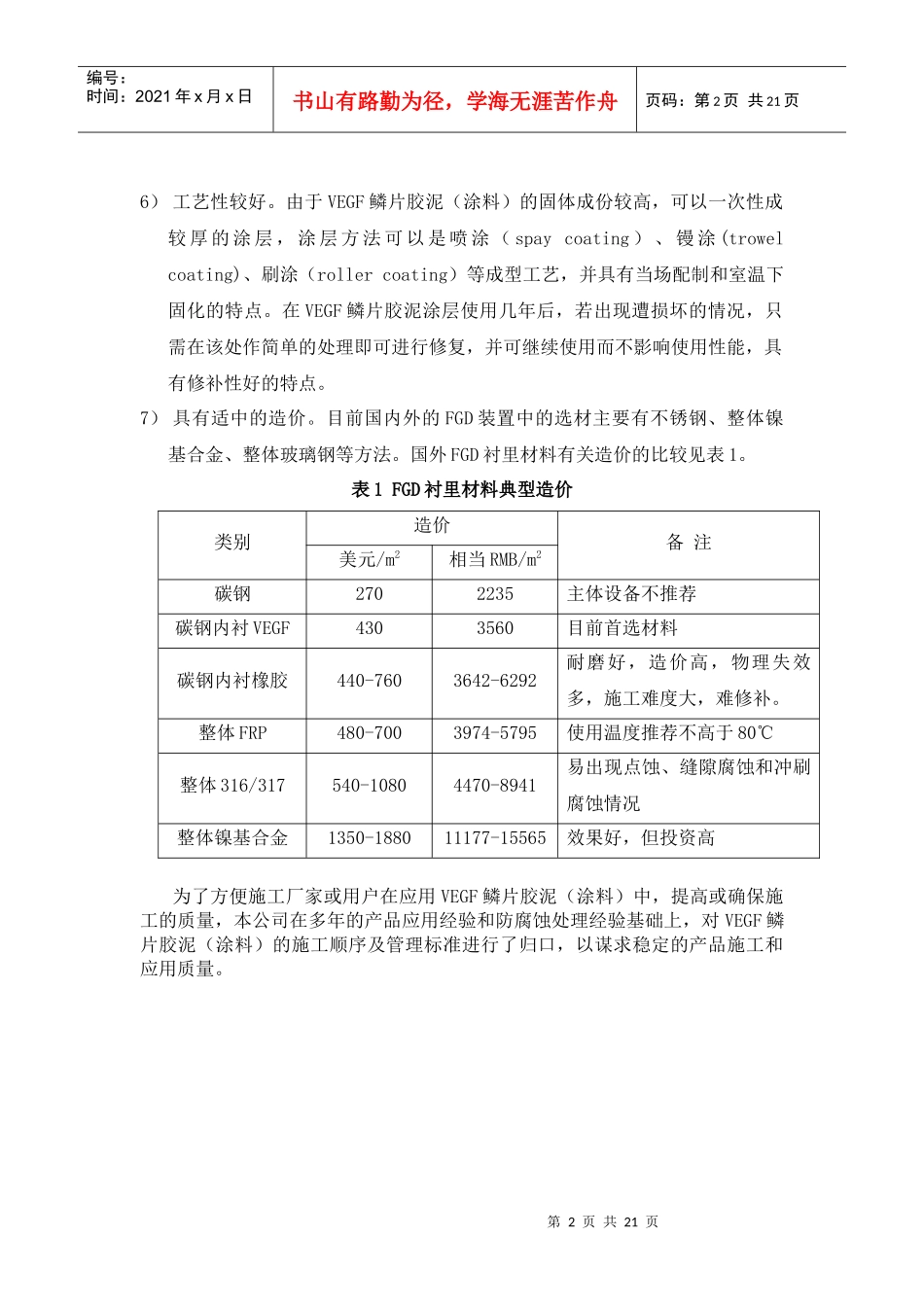

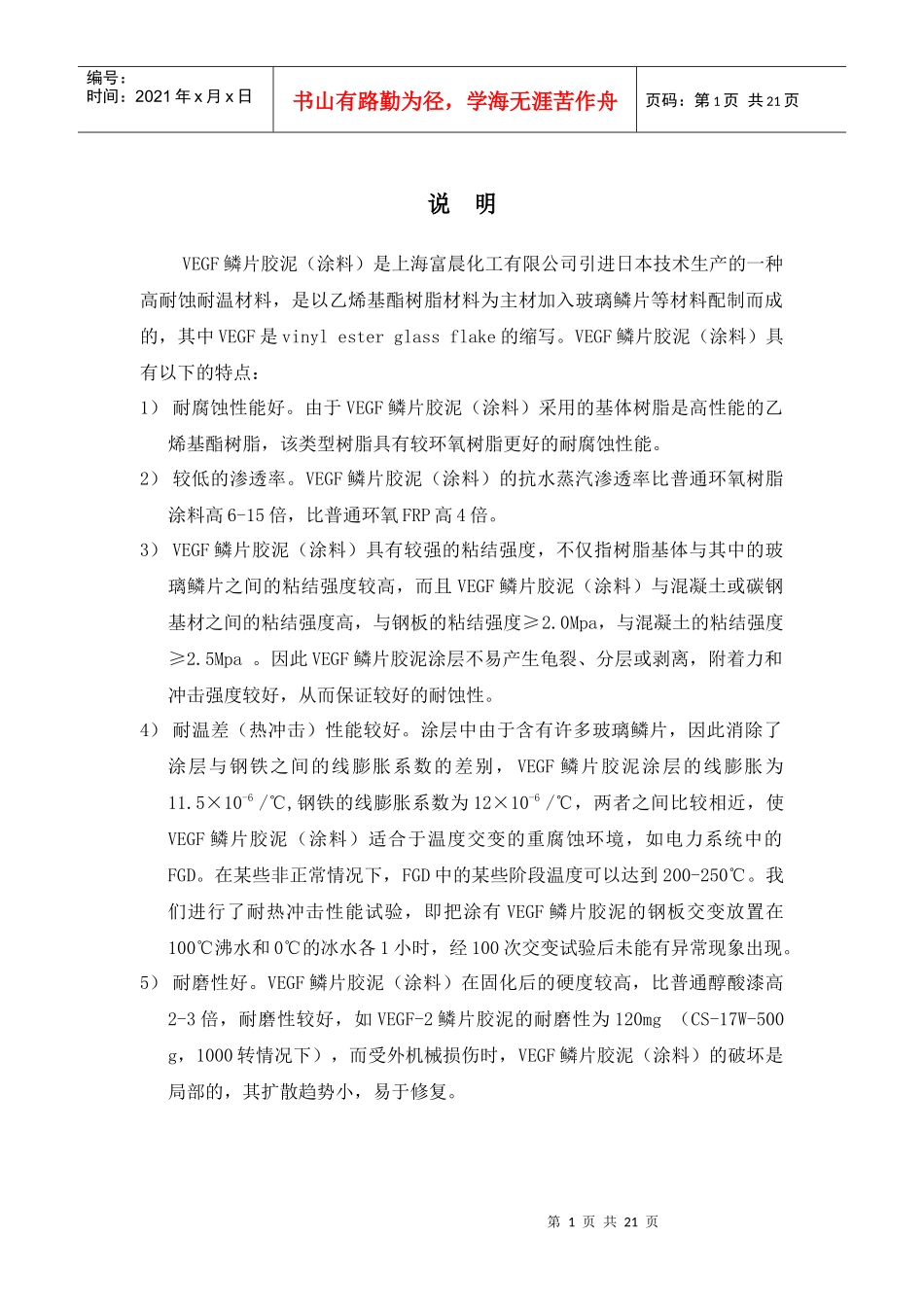

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页说明VEGF鳞片胶泥（涂料）是上海富晨化工有限公司引进日本技术生产的一种高耐蚀耐温材料，是以乙烯基酯树脂材料为主材加入玻璃鳞片等材料配制而成的，其中VEGF是vinylesterglassflake的缩写。VEGF鳞片胶泥（涂料）具有以下的特点：1）耐腐蚀性能好。由于VEGF鳞片胶泥（涂料）采用的基体树脂是高性能的乙烯基酯树脂，该类型树脂具有较环氧树脂更好的耐腐蚀性能。2）较低的渗透率。VEGF鳞片胶泥（涂料）的抗水蒸汽渗透率比普通环氧树脂涂料高6-15倍，比普通环氧FRP高4倍。3）VEGF鳞片胶泥（涂料）具有较强的粘结强度，不仅指树脂基体与其中的玻璃鳞片之间的粘结强度较高，而且VEGF鳞片胶泥（涂料）与混凝土或碳钢基材之间的粘结强度高，与钢板的粘结强度≥2.0Mpa，与混凝土的粘结强度≥2.5Mpa。因此VEGF鳞片胶泥涂层不易产生龟裂、分层或剥离，附着力和冲击强度较好，从而保证较好的耐蚀性。4）耐温差（热冲击）性能较好。涂层中由于含有许多玻璃鳞片，因此消除了涂层与钢铁之间的线膨胀系数的差别，VEGF鳞片胶泥涂层的线膨胀为11.5×10-6/℃,钢铁的线膨胀系数为12×10-6/℃，两者之间比较相近，使VEGF鳞片胶泥（涂料）适合于温度交变的重腐蚀环境，如电力系统中的FGD。在某些非正常情况下，FGD中的某些阶段温度可以达到200-250℃。我们进行了耐热冲击性能试验，即把涂有VEGF鳞片胶泥的钢板交变放置在100℃沸水和0℃的冰水各1小时，经100次交变试验后未能有异常现象出现。5）耐磨性好。VEGF鳞片胶泥（涂料）在固化后的硬度较高，比普通醇酸漆高2-3倍，耐磨性较好，如VEGF-2鳞片胶泥的耐磨性为120mg（CS-17W-500g，1000转情况下），而受外机械损伤时，VEGF鳞片胶泥（涂料）的破坏是局部的，其扩散趋势小，易于修复。第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页6）工艺性较好。由于VEGF鳞片胶泥（涂料）的固体成份较高，可以一次性成较厚的涂层，涂层方法可以是喷涂（spaycoating）、镘涂(trowelcoating)、刷涂（rollercoating）等成型工艺，并具有当场配制和室温下固化的特点。在VEGF鳞片胶泥涂层使用几年后，若出现遭损坏的情况，只需在该处作简单的处理即可进行修复，并可继续使用而不影响使用性能，具有修补性好的特点。7）具有适中的造价。目前国内外的FGD装置中的选材主要有不锈钢、整体镍基合金、整体玻璃钢等方法。国外FGD衬里材料有关造价的比较见表1。表1FGD衬里材料典型造价类别造价备注美元/m2相当RMB/m2碳钢2702235主体设备不推荐碳钢内衬VEGF4303560目前首选材料碳钢内衬橡胶440-7603642-6292耐磨好，造价高，物理失效多，施工难度大，难修补。整体FRP480-7003974-5795使用温度推荐不高于80℃整体316/317540-10804470-8941易出现点蚀、缝隙腐蚀和冲刷腐蚀情况整体镍基合金1350-188011177-15565效果好，但投资高为了方便施工厂家或用户在应用VEGF鳞片胶泥（涂料）中，提高或确保施工的质量，本公司在多年的产品应用经验和防腐蚀处理经验基础上，对VEGF鳞片胶泥（涂料）的施工顺序及管理标准进行了归口，以谋求稳定的产品施工和应用质量。第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页一、VEGF鳞片胶泥（涂料）施工的一般规定1、环境条件：（1）为了确保涂装质量，须严格按照说明书的规定进行施工。（2）在大风天禁止涂装作业。（3）在潮湿表面上不得进行涂装作业，待涂表面周围温度至少不能低于露点以上3℃,相对湿度一般不能大于85%。（4）在气温低于5℃时，不得进行喷涂作业。因为在这种温度下，VEGF鳞片胶泥（涂料）的固化速度明显减慢。（5）在气温高于30℃时，由于其中的苯乙烯挥发太快，为了避免干喷，应将无气喷涂枪尽可能接近物面进行垂直喷涂。2、注意事项：（1）施工用具应清洁，每次施工完毕后应清洁干净，以备下次再用。（2）施工现场应有防雨、露水和灰尘的设施。（3）严防水和杂物等到掉进涂料内，以免影响涂层的质量。（4）施工时应有良好的通用条件，应禁止...
