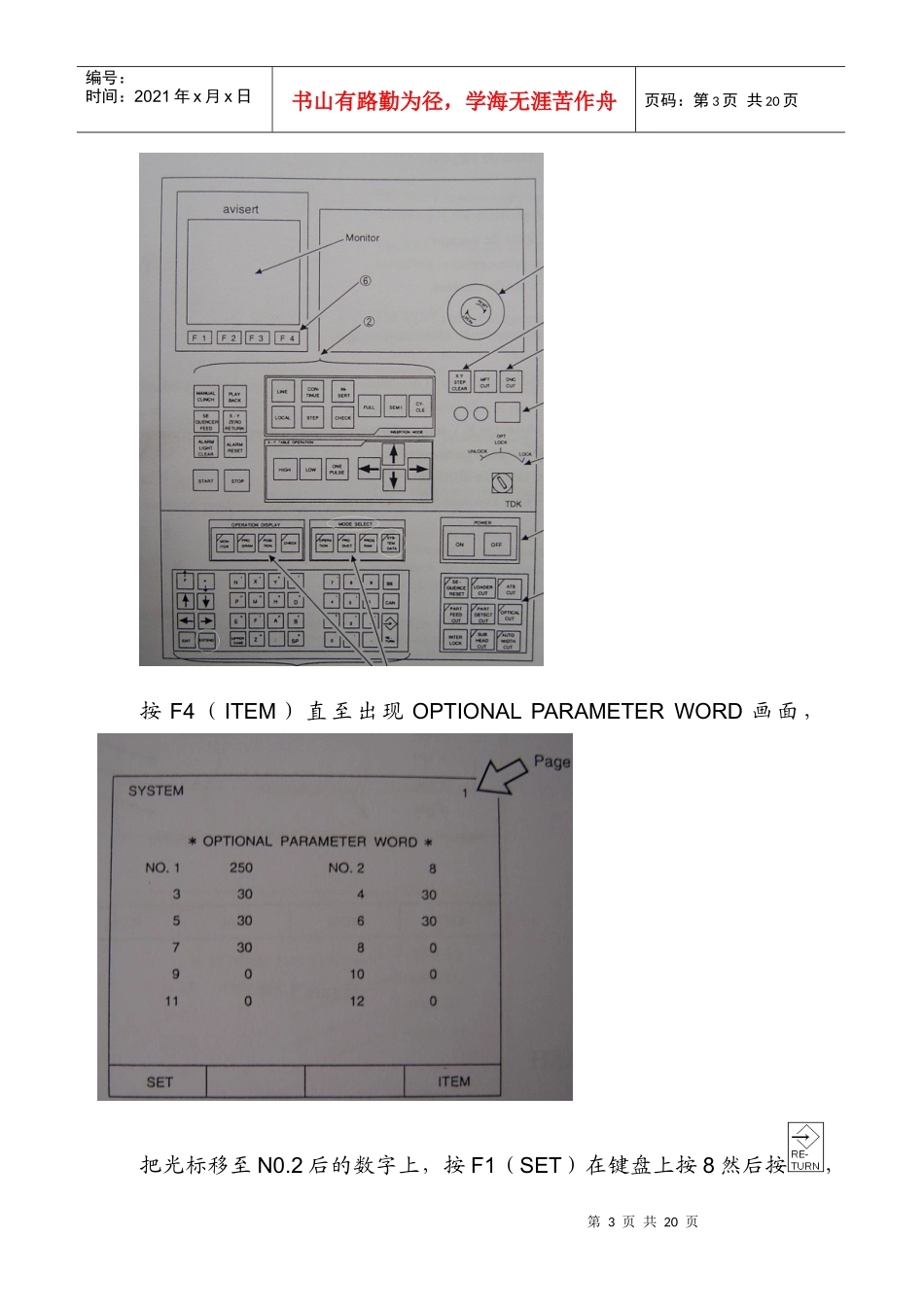

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页TDK联机电脑使用说明书一、使用准备1、电脑主机、显示器电源要求接:220V50/60Hz；2、将数据线9针口连接在PCCOM1接口，25针接TDK机器主控箱外接口，外接口如图：第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页机器接口位置3、打开电脑主机及显示器。※注意：数据线连接好后，再开电脑主机，COM1串口和TDK机器外接口不支持热插拔！否则有烧坏接口的情况发生！※4、将TDK设备系统OPTIONALPARAMETERWORDN0.2=8N0.21=1N0.22=0。OPTIONALPARAMETERBITN0.1=01010011N0.2=00000001。a、OPTIONALPARAMETERWORD设定方法：按操作面板上MODELSELECT之SYSTEMDATA灯亮，第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页按F4（ITEM）直至出现OPTIONALPARAMETERWORD画面，把光标移至N0.2后的数字上，按F1（SET）在键盘上按8然后按，第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页N0.2设定完成。使用键翻页，找到N0.21、N0.22所在页，把光标移至N0.21后的数字上，按F1（SET）在键盘上按1然后按，把光标移至N0.22后的数字上，按F1（SET）在键盘上按0然后按。b、OPTIONALPARAMETERBIT设定方法：按操作面板上MODELSELECT之SYSTEMDATA灯亮，按F4（ITEM）直至出现OPTIONALPARAMETERBIT画面，第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页把光标移至N0.1后的数字上，按F1（SET）在键盘上按01010011然后按，再把光标移至N0.2后的数字上，按F1（SET）在键盘上按00000001然后按。机器设定完成。二、电脑操作1、打开电脑出现c:\＞提示，c:\＞TDK回车（Enter）出现如下画面：2、按任意键出现出现如下主菜单画面：第6页共20页第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共20页菜单说明：（F1）DOWNLOAD程序从电脑发送到机器(F2)UPLOAD程序从机器保存到电脑（F3）DATAEDIT程序编辑（F4）CONFIGURATION连接软件系统设定（F5）M/CMODELCHANGE机器型号更换（F6）DATAANDPRINTER数据文件列表打印（ESC）ENDOFFSYSTEM退出三、程序从电脑发送到机器1、电脑操作，按（F1）DOWNLOAD出现画面：第7页共20页第6页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共20页a、写入程序所在路径，如下画面：b、回车（Enter），出现如下画面，打开文件所在文件夹：第8页共20页第7页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共20页c、输入要传送到机器的程序名,程序名后缀“.VC5”必须写上，如下画面：d、回车（Enter）出现如下画面：第9页共20页第8页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共20页e、输入传送到机器文件名，文件名名后缀“.VC5”必须写上，如下画面：注意：※1、在输入程序名和文件名时后缀的.VC5必须写全否则机器可能无法识别程序，可能造成无法传输的情况发生！※2※、PROGRAMNAME:与:输入的名字后缀必须一样，否则可能造成无法传输的情况发生！※f、回车（Enter）出现如下画面：第10页共20页第9页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共20页2、电脑操作完成，接下来还要进行TDK设备上的操作。a、按操作面板上MODELSELECT之PROGRAM灯亮，第11页共20页第10页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共20页按EXTEND键直至出现屏幕出现F1(LIST)、F2(FREE)、F3(RENAME)、F4(PIP)画面，再按F4(PIP)屏幕出现第12页共20页第11页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共20页F1(READ)、F2(PUNCH)、F3(VERIFY)、F4(COPY)b、按F1(READ)后输入TT:再按机器操作面板上开始传送，电脑出现如下画面：第13页共20页第12页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作...
