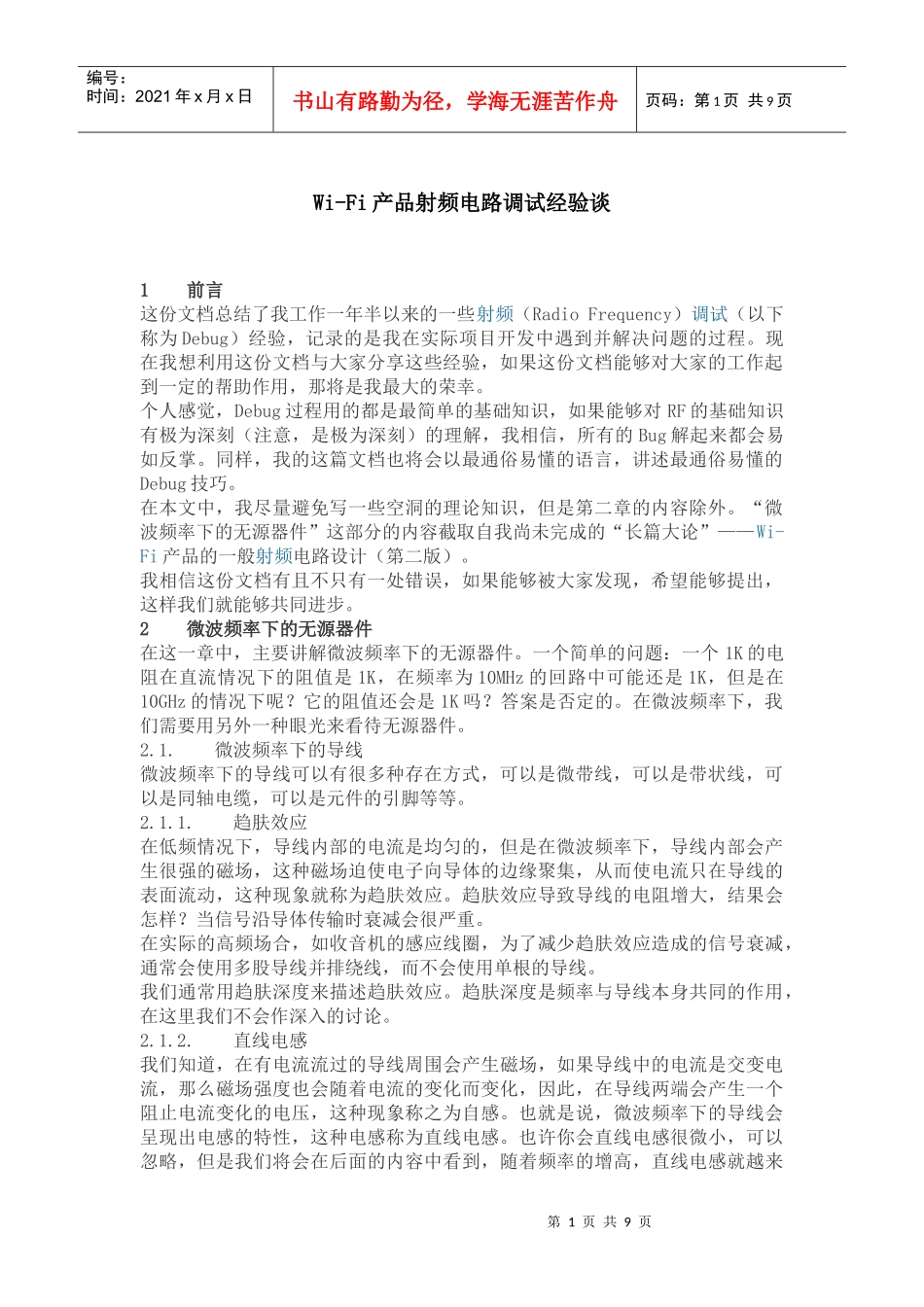

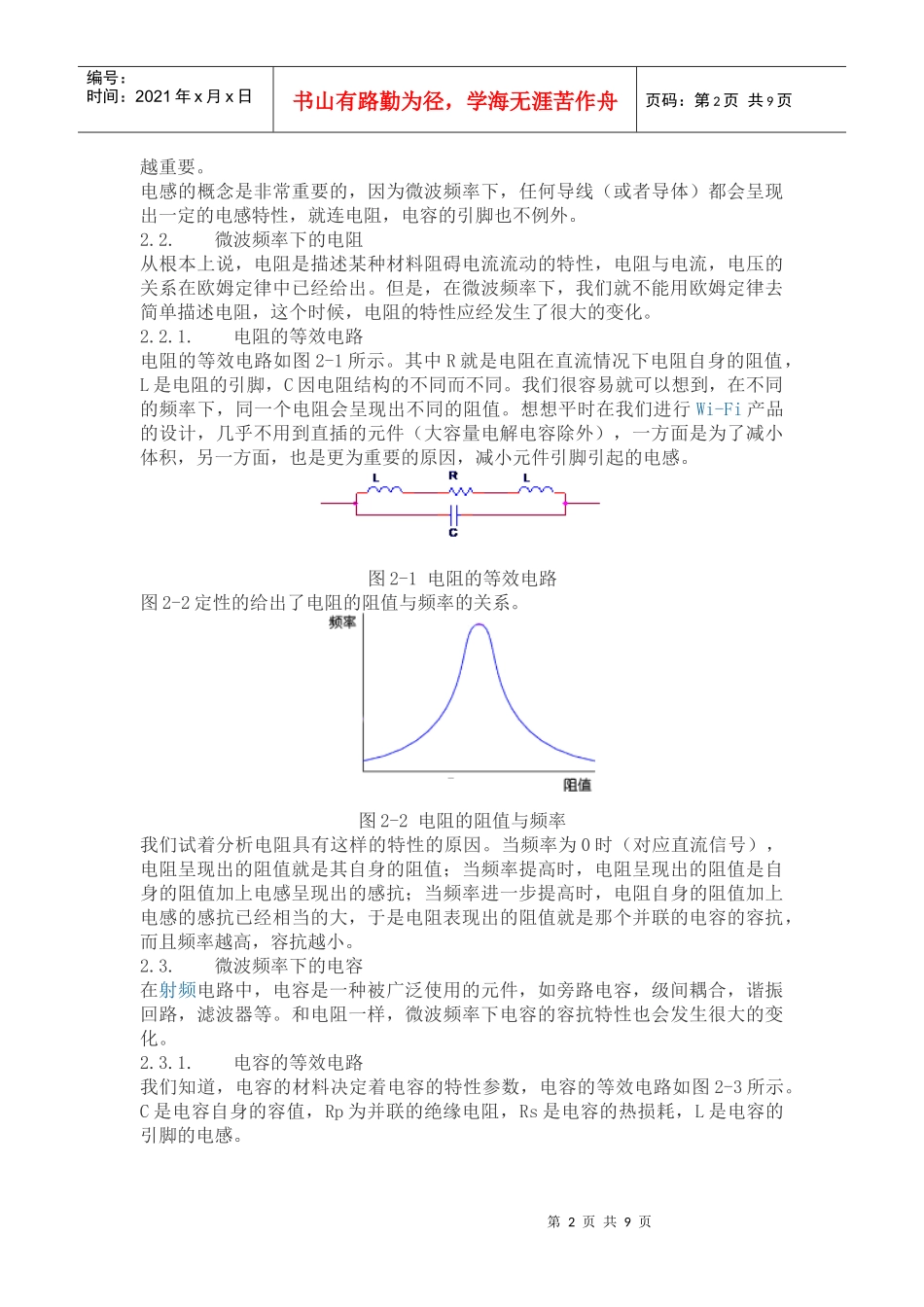

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页Wi-Fi产品射频电路调试经验谈1前言这份文档总结了我工作一年半以来的一些射频（RadioFrequency）调试（以下称为Debug）经验，记录的是我在实际项目开发中遇到并解决问题的过程。现在我想利用这份文档与大家分享这些经验，如果这份文档能够对大家的工作起到一定的帮助作用，那将是我最大的荣幸。个人感觉，Debug过程用的都是最简单的基础知识，如果能够对RF的基础知识有极为深刻（注意，是极为深刻）的理解，我相信，所有的Bug解起来都会易如反掌。同样，我的这篇文档也将会以最通俗易懂的语言，讲述最通俗易懂的Debug技巧。在本文中，我尽量避免写一些空洞的理论知识，但是第二章的内容除外。“微波频率下的无源器件”这部分的内容截取自我尚未完成的“长篇大论”——Wi-Fi产品的一般射频电路设计（第二版）。我相信这份文档有且不只有一处错误，如果能够被大家发现，希望能够提出，这样我们就能够共同进步。2微波频率下的无源器件在这一章中，主要讲解微波频率下的无源器件。一个简单的问题：一个1K的电阻在直流情况下的阻值是1K，在频率为10MHz的回路中可能还是1K，但是在10GHz的情况下呢？它的阻值还会是1K吗？答案是否定的。在微波频率下，我们需要用另外一种眼光来看待无源器件。2.1.微波频率下的导线微波频率下的导线可以有很多种存在方式，可以是微带线，可以是带状线，可以是同轴电缆，可以是元件的引脚等等。2.1.1.趋肤效应在低频情况下，导线内部的电流是均匀的，但是在微波频率下，导线内部会产生很强的磁场，这种磁场迫使电子向导体的边缘聚集，从而使电流只在导线的表面流动，这种现象就称为趋肤效应。趋肤效应导致导线的电阻增大，结果会怎样？当信号沿导体传输时衰减会很严重。在实际的高频场合，如收音机的感应线圈，为了减少趋肤效应造成的信号衰减，通常会使用多股导线并排绕线，而不会使用单根的导线。我们通常用趋肤深度来描述趋肤效应。趋肤深度是频率与导线本身共同的作用，在这里我们不会作深入的讨论。2.1.2.直线电感我们知道，在有电流流过的导线周围会产生磁场，如果导线中的电流是交变电流，那么磁场强度也会随着电流的变化而变化，因此，在导线两端会产生一个阻止电流变化的电压，这种现象称之为自感。也就是说，微波频率下的导线会呈现出电感的特性，这种电感称为直线电感。也许你会直线电感很微小，可以忽略，但是我们将会在后面的内容中看到，随着频率的增高，直线电感就越来第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页越重要。电感的概念是非常重要的，因为微波频率下，任何导线（或者导体）都会呈现出一定的电感特性，就连电阻，电容的引脚也不例外。2.2.微波频率下的电阻从根本上说，电阻是描述某种材料阻碍电流流动的特性，电阻与电流，电压的关系在欧姆定律中已经给出。但是，在微波频率下，我们就不能用欧姆定律去简单描述电阻，这个时候，电阻的特性应经发生了很大的变化。2.2.1.电阻的等效电路电阻的等效电路如图2-1所示。其中R就是电阻在直流情况下电阻自身的阻值，L是电阻的引脚，C因电阻结构的不同而不同。我们很容易就可以想到，在不同的频率下，同一个电阻会呈现出不同的阻值。想想平时在我们进行Wi-Fi产品的设计，几乎不用到直插的元件（大容量电解电容除外），一方面是为了减小体积，另一方面，也是更为重要的原因，减小元件引脚引起的电感。图2-1电阻的等效电路图2-2定性的给出了电阻的阻值与频率的关系。图2-2电阻的阻值与频率我们试着分析电阻具有这样的特性的原因。当频率为0时（对应直流信号），电阻呈现出的阻值就是其自身的阻值；当频率提高时，电阻呈现出的阻值是自身的阻值加上电感呈现出的感抗；当频率进一步提高时，电阻自身的阻值加上电感的感抗已经相当的大，于是电阻表现出的阻值就是那个并联的电容的容抗，而且频率越高，容抗越小。2.3.微波频率下的电容在射频电路中，电容是一种被广泛使用的元件，如旁路电容，级间耦合，谐振回路，滤波器等。和电阻一样，微波频率下电容的容...
