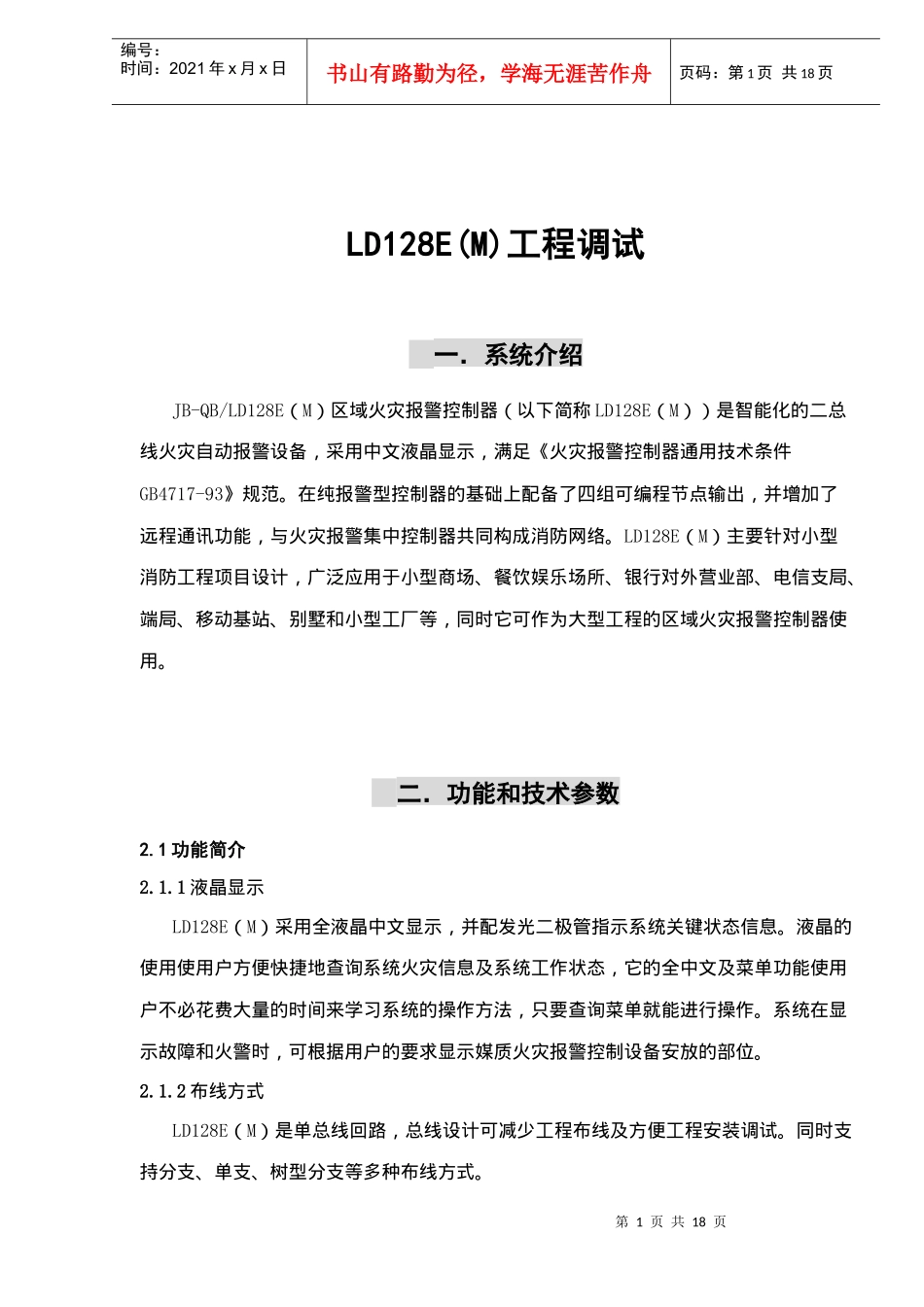

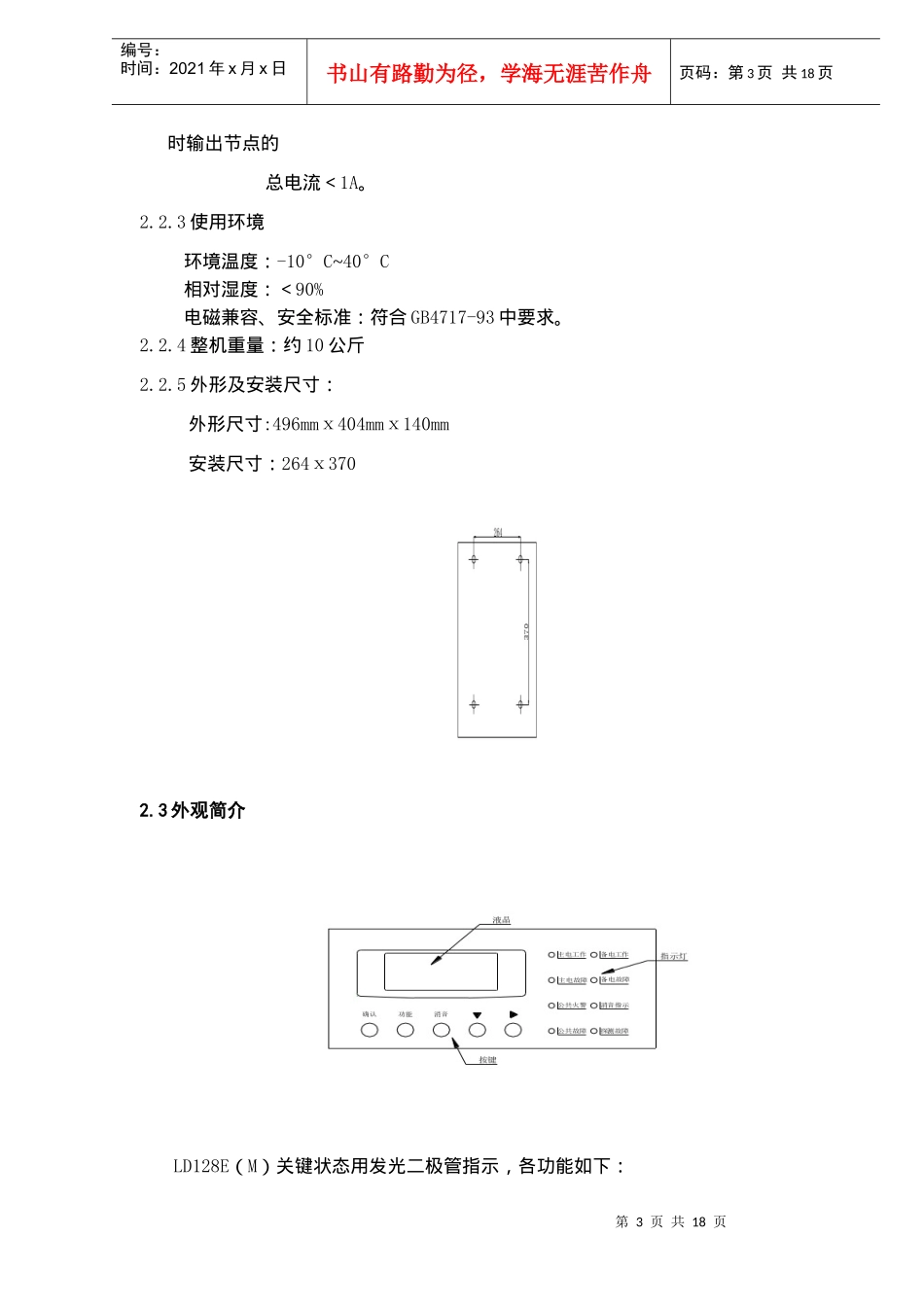

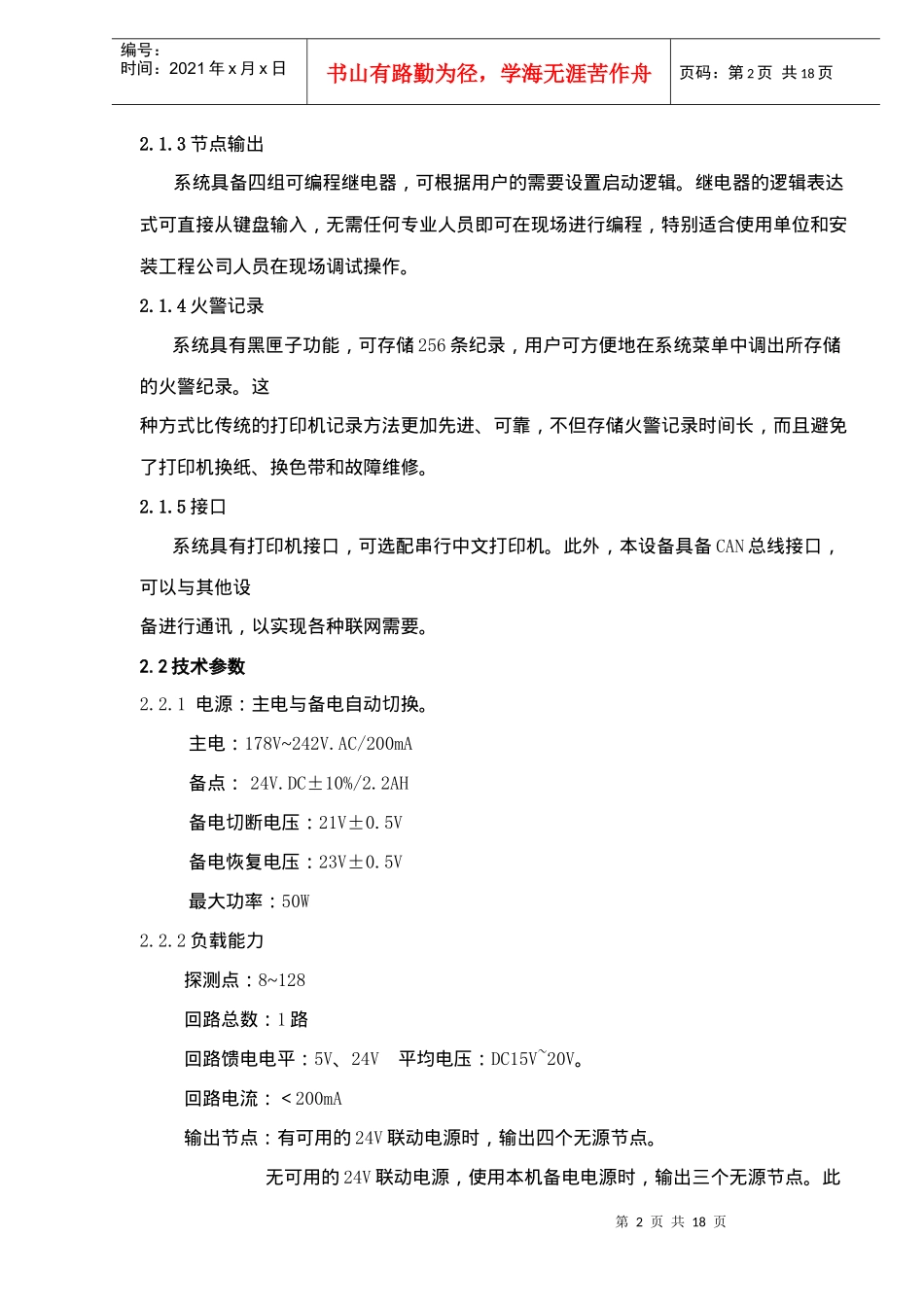

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页LD128E(M)工程调试一．系统介绍JB-QB/LD128E（M）区域火灾报警控制器（以下简称LD128E（M））是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《火灾报警控制器通用技术条件GB4717-93》规范。在纯报警型控制器的基础上配备了四组可编程节点输出，并增加了远程通讯功能，与火灾报警集中控制器共同构成消防网络。LD128E（M）主要针对小型消防工程项目设计，广泛应用于小型商场、餐饮娱乐场所、银行对外营业部、电信支局、端局、移动基站、别墅和小型工厂等，同时它可作为大型工程的区域火灾报警控制器使用。二．功能和技术参数2.1功能简介2.1.1液晶显示LD128E（M）采用全液晶中文显示，并配发光二极管指示系统关键状态信息。液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。系统在显示故障和火警时，可根据用户的要求显示媒质火灾报警控制设备安放的部位。2.1.2布线方式LD128E（M）是单总线回路，总线设计可减少工程布线及方便工程安装调试。同时支持分支、单支、树型分支等多种布线方式。第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页2.1.3节点输出系统具备四组可编程继电器，可根据用户的需要设置启动逻辑。继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。2.1.4火警记录系统具有黑匣子功能，可存储256条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。这种方式比传统的打印机记录方法更加先进、可靠，不但存储火警记录时间长，而且避免了打印机换纸、换色带和故障维修。2.1.5接口系统具有打印机接口，可选配串行中文打印机。此外，本设备具备CAN总线接口，可以与其他设备进行通讯，以实现各种联网需要。2.2技术参数2.2.1电源：主电与备电自动切换。主电：178V~242V.AC/200mA备点：24V.DC±10%/2.2AH备电切断电压：21V±0.5V备电恢复电压：23V±0.5V最大功率：50W2.2.2负载能力探测点：8~128回路总数：1路回路馈电电平：5V、24V平均电压：DC15V~20V。回路电流：＜200mA输出节点：有可用的24V联动电源时，输出四个无源节点。无可用的24V联动电源，使用本机备电电源时，输出三个无源节点。此第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页时输出节点的总电流＜1A。2.2.3使用环境环境温度：-10°C~40°C相对湿度：＜90%电磁兼容、安全标准：符合GB4717-93中要求。2.2.4整机重量：约10公斤2.2.5外形及安装尺寸：外形尺寸:496mmⅹ404mmⅹ140mm安装尺寸：264ⅹ3702.3外观简介LD128E（M）关键状态用发光二极管指示，各功能如下：第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页主电工作（绿）：主电正常时灯亮，主电欠压及断线时灯灭。备电工作（绿）：主电故障备电工作时灯亮，主电恢复工作时灯灭。探测故障（黄）：探测器发生故障时灯亮，探测器无故障时灯灭。公共故障（黄）：控制器有故障时灯亮，全部故障消除后灯灭。公共火警（红）：首次火警发生时灯亮，并保持到系统复位。消音指示（绿）：有火警或故障发生时，按消音键后，消音指示灯亮。备电故障（黄）：备电欠压及断线时灯亮，备电正常时灯灭。主电故障（黄）：主电欠压及断线时灯亮，主电正常时灯灭。LD128E（M）采用开关按键，所有操作命令皆从键盘操作，各功能键如下：““确认：键：相当于系统机上的Enter”键，主要用于确认及数字增加。“”“功能键：相当于系统机上的Esc”键，主要用于当前菜单的退出。““消音键：用于系统消音。“↓“键：主要用于光标的下移及向下翻页。“→”键：主要用于光标的右移和向上翻页。三．系统运行LD128E（M）系统的功能主要是对系统状态进行监测，对电源及探测器的信号进行采集并做出相应的反应。进入系统运行状态的方法：关闭电...
