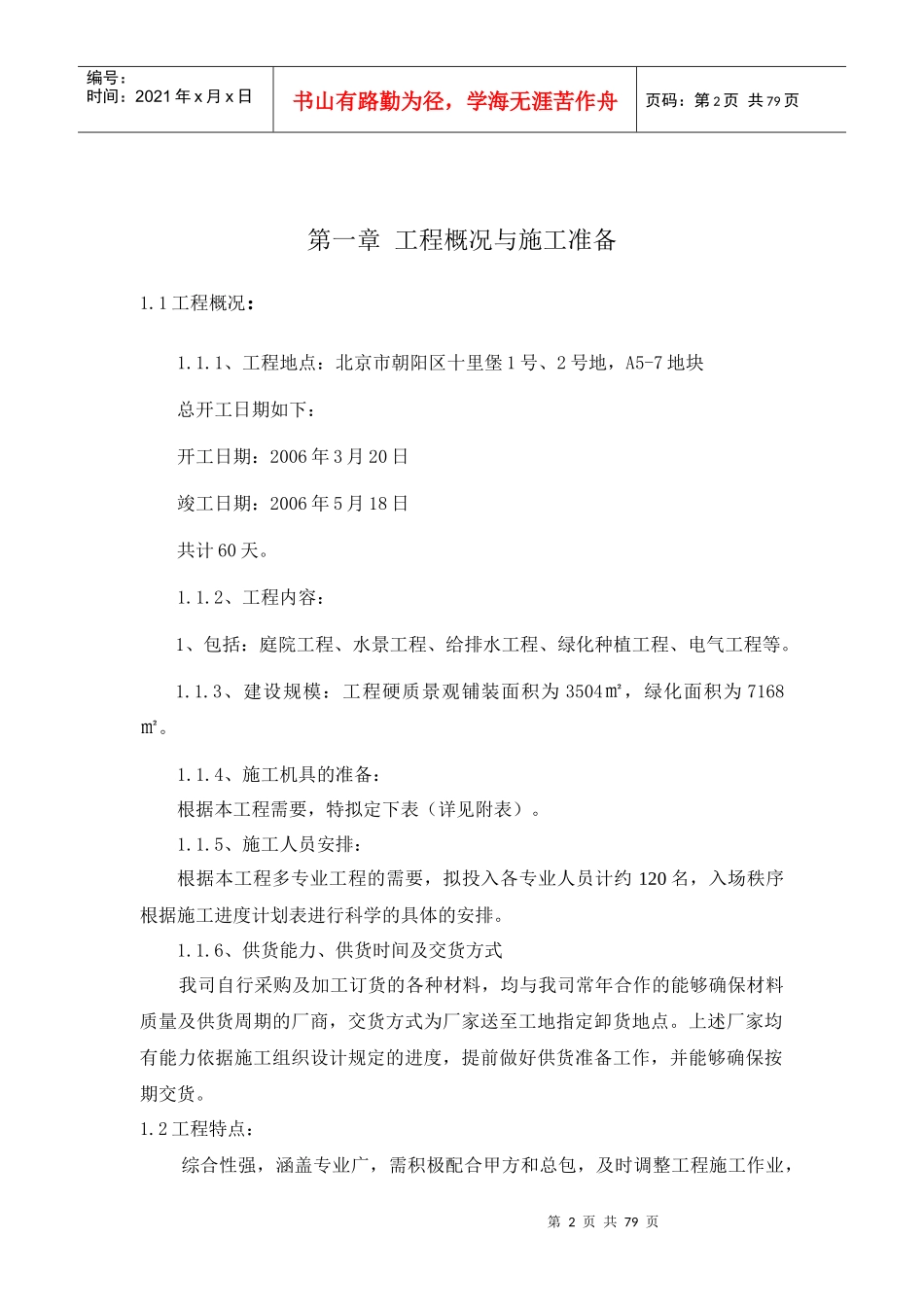

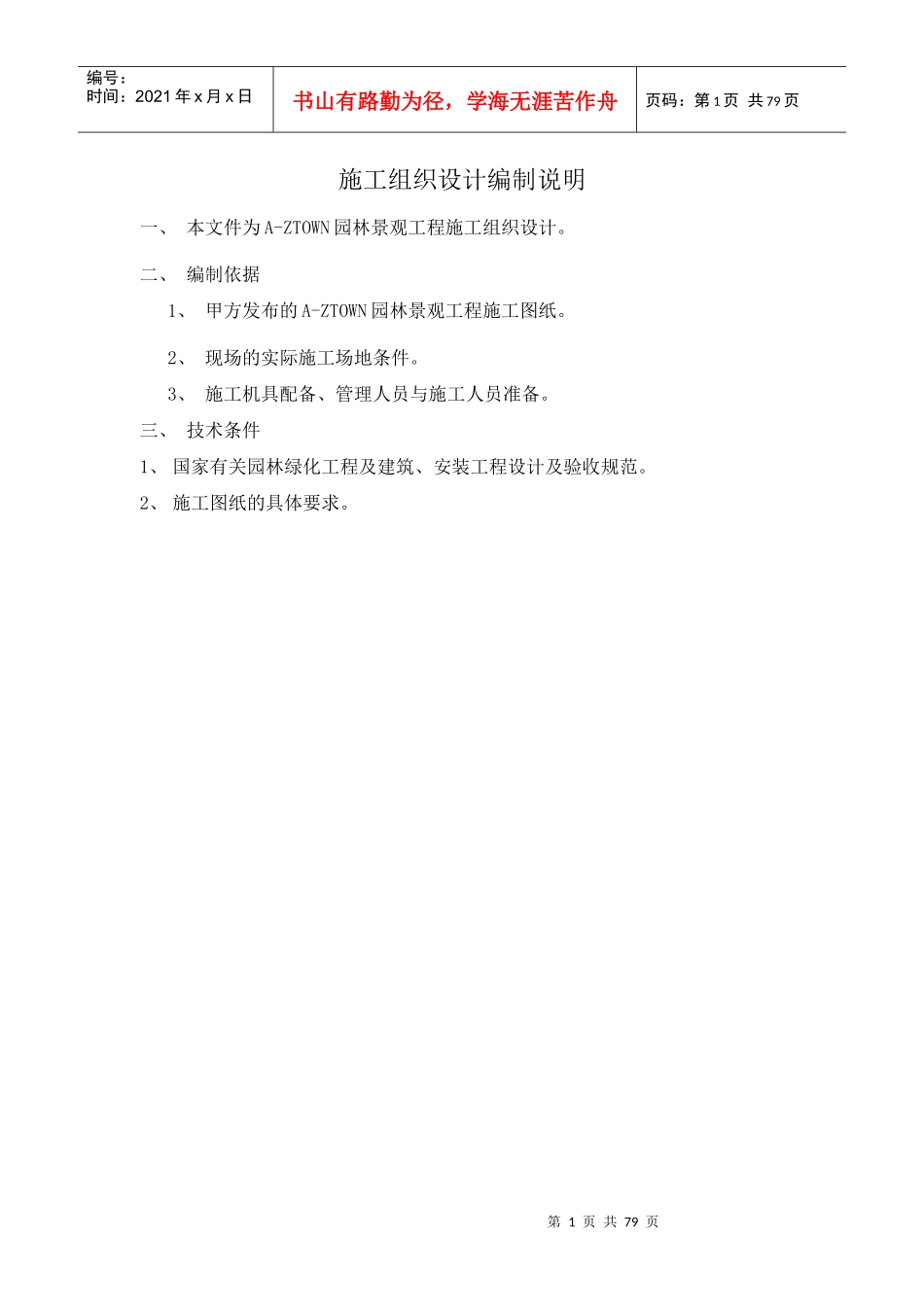

第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共79页施工组织设计编制说明一、本文件为A-ZTOWN园林景观工程施工组织设计。二、编制依据1、甲方发布的A-ZTOWN园林景观工程施工图纸。2、现场的实际施工场地条件。3、施工机具配备、管理人员与施工人员准备。三、技术条件1、国家有关园林绿化工程及建筑、安装工程设计及验收规范。2、施工图纸的具体要求。第2页共79页第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共79页第一章工程概况与施工准备1.1工程概况：1.1.1、工程地点：北京市朝阳区十里堡1号、2号地，A5-7地块总开工日期如下：开工日期：2006年3月20日竣工日期：2006年5月18日共计60天。1.1.2、工程内容：1、包括：庭院工程、水景工程、给排水工程、绿化种植工程、电气工程等。1.1.3、建设规模：工程硬质景观铺装面积为3504㎡，绿化面积为7168㎡。1.1.4、施工机具的准备：根据本工程需要，特拟定下表（详见附表）。1.1.5、施工人员安排：根据本工程多专业工程的需要，拟投入各专业人员计约120名，入场秩序根据施工进度计划表进行科学的具体的安排。1.1.6、供货能力、供货时间及交货方式我司自行采购及加工订货的各种材料，均与我司常年合作的能够确保材料质量及供货周期的厂商，交货方式为厂家送至工地指定卸货地点。上述厂家均有能力依据施工组织设计规定的进度，提前做好供货准备工作，并能够确保按期交货。1.2工程特点：综合性强，涵盖专业广，需积极配合甲方和总包，及时调整工程施工作业，第3页共79页第2页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共79页满足设计及规范要求，做到精心组织施工。第二章工程技术方案2.1、工期：根据建设单位对工期的要求，本工程计划于2006年3月20日开工，2006年5月18日竣工。总工期共计60日历天。2.2、给水施工组织方案（1）、施工准备：施工前认真熟悉图纸及有关规范、文件、法规等。依据图纸要求做出各种材料（如管材、管件等）用量，并逐项核对核实。（2）、常用机具、工具：室外管线安装常用工具如下，套丝机、砂轮砂割机、试压泵、手动液压镀锌钢管切割器、电焊机、氧割、手锤、钢锯、台虎钳、铁锯等。（3）、作业条件：1.设计图纸及会审纪要、施工方案齐全、并向施工班组交底、做好各种交底记录。2.工程暂设水源、电源等现场协调使用。3.埋设管道的管沟宽度、深度，管沟平直、垫层及设备底座已施工完毕并验收合格，并填写“管沟开挖及回填质量验收单”。4.室外管线在雨季或地下水较高时施工，应挖好排水槽、集水井准备好抽水设备，以便排水。（4）、操作工艺：①工艺流程如下：安装准备清扫管道管材、管件、阀门就位第4页共79页第3页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共79页管道连接水压试验管道冲洗②安装准备：1）沟槽开挖：按施工图要求测出管道及坐标及标高，打桩放线、确定沟槽位置、宽度深度。其它坐标及标高应符合设计要求及有关质量标准要求。2）工作坑开挖：沟槽验收合格后、即可开挖工作坑，根据管子长度在槽中量出准确位置，并做出标记。然后在画出各工作坑的实挖位置。③清挖管膛：将管膛内杂物清理干净，并仔细检查有无裂缝和砂眼。④管材、管件等就位：1）散管、下管：将疏通检查好的管道散开摆好。2）管道对口和调直稳固：PE管道连接时，先将管件管材擦拭干净，然后均匀涂抹专用胶水，迅速连接，并保证管子成直线，两侧用土固定。管子调直后，应及时填砂、填土（接口处除外），以免发生移位，也可防止接口振动。稳管时，每根管子仔细对准中心线，接口的转角应符合施工规范要求。2.3基础工程施工组织方案1、准备工作：根据施工现场总平面布置，搭设临建，管理布置施工中临电临水点，现场清理、平整、保证施工现场在施工期间的交通畅通。认真熟悉图纸规范及有关文件。2、施工放线：第5页共79页第4页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共79页根据设计图纸上拟建的建（构）筑物、管线的坐标位置，城市水准点或设计图上的参照点，在...
