BOM操作流程VIP免费

BOM操作流程_第1页
1/22
BOM操作流程_第2页
2/22
BOM操作流程_第3页
3/22

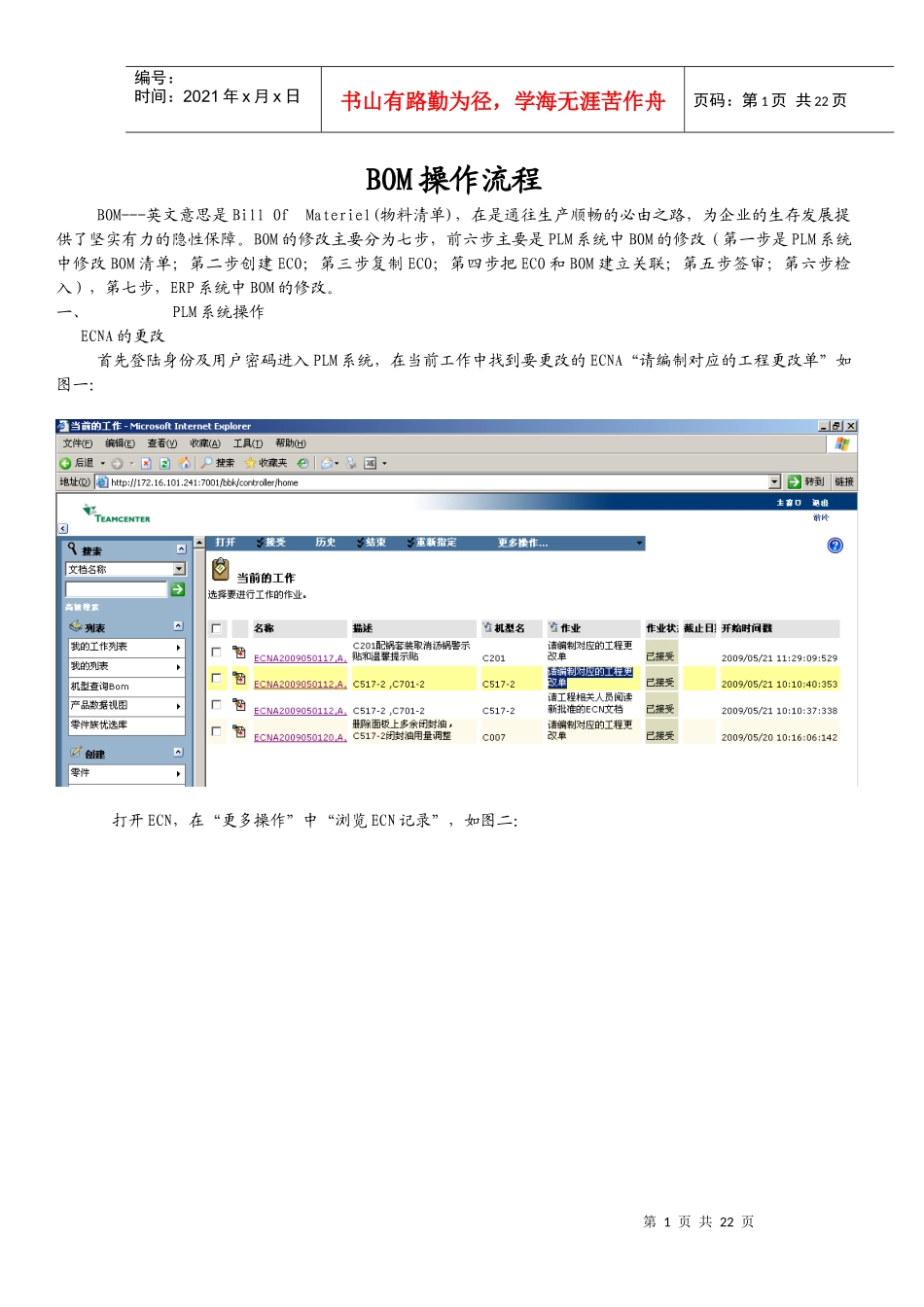

第1页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共22页BOM操作流程BOM---英文意思是BillOfMateriel(物料清单),在是通往生产顺畅的必由之路,为企业的生存发展提供了坚实有力的隐性保障。BOM的修改主要分为七步,前六步主要是PLM系统中BOM的修改(第一步是PLM系统中修改BOM清单;第二步创建ECO;第三步复制ECO;第四步把ECO和BOM建立关联;第五步签审;第六步检入),第七步,ERP系统中BOM的修改。一、PLM系统操作ECNA的更改首先登陆身份及用户密码进入PLM系统,在当前工作中找到要更改的ECNA“请编制对应的工程更改单”如图一:打开ECN,在“更多操作”中“浏览ECN记录”,如图二:图一第2页共22页第1页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共22页单击“浏览ECN记录”后,出现图三,点击“导出”,系统会自动弹出一个对话框,选择“是”后,导出文件自动生成EXCEL表格,调整EXCEL表格格式后,打印出来,开始更改ECNA。图二第3页共22页第2页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共22页1、D代表删除,英文delete;2、A代表增加,英文adding;3、C代表所用量增加;4、代表适用半成品或整机代码;5、用量增减;6、开发或工程对新旧料切换采取何种处理方式,是自然切换或是立即切换。主要是看此物料有无库存,如有库存必须最快速度提报并予以记录,以便最大的减少呆滞料的产生。对于新增物料考虑生产需求进行补单或使用代用料解决。ECNA更改步骤:一、BOM修订:如图四在当前的工作中“搜索”物料代码,输入要修改的父项物料,按“查找”进入下一界面1,看到“已发布”说明此物料已被冻结,可以进行修订,如出现的是“工作中”说明BOM审批流程未走完,不能在里面进行修订。图三第4页共22页第3页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共22页单击图四BOM清单(4943018)最新版本1,进入图五,点击修订,系统自动弹出图六。图五图四第5页共22页第4页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共22页系统自动从B版本修订为C版本后,进入BOM清单图七,点击编辑,系统自动弹出图八,然后在里面对导出的ECNA更进修改。图六图七第6页共22页第5页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共22页1、搜索和添加代表在原有的BOM清单上增加一个新物料2、搜索和替换代表在原有的BOM清单上删掉一个物料去替换另一个物料3、移除代表彻底删掉物料注:2、3条操作前必须在要删除物料代码前的小方框中打上勾方可进行操作BOM修改完成后,点击BOM清单左下角“应用”即可。二、创建ECO1、进入PLM主窗口中,如图九,点击要编制的ECNA,系统自动进入图十。图八第7页共22页第6页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共22页2、单击图十中创建和添加,进入图十一,点击下拉菜单选择工程更改单ECO,点击下一步,进入图十二。图九图十第8页共22页第7页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共22页3、点击下拉菜单选择更改通知单实施者,点击下一步,进入图十三。图十一图十二图十三第9页共22页第8页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共22页1)摘要:主要是填写父项物料代码和组件名称2)更改类型、严重程度系统默认的不必进行修改3)机型名:填写要更改的机型4)父项物料:填写父项物料代码5)父项物料版本:填写BOM修订前的版本6)更改原因:此项可在里面填写更改的ECNA编号,方便后续查找注:以上标有红色*处为必输项,其它可输可不输3、输完所以带*号的内容后,点击完成,进入图十四。4、在打印的BOM记录上抄写ECO编号,单击ECO编号进入图十五。图十四第10页共22页第9页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共22页5、在更多操作中选择复制ECN记录,复制完后点击浏览ECN记录,进入图十六。图十五第11页共22页第10页共22页编号:时间:2021年x月x日书...
