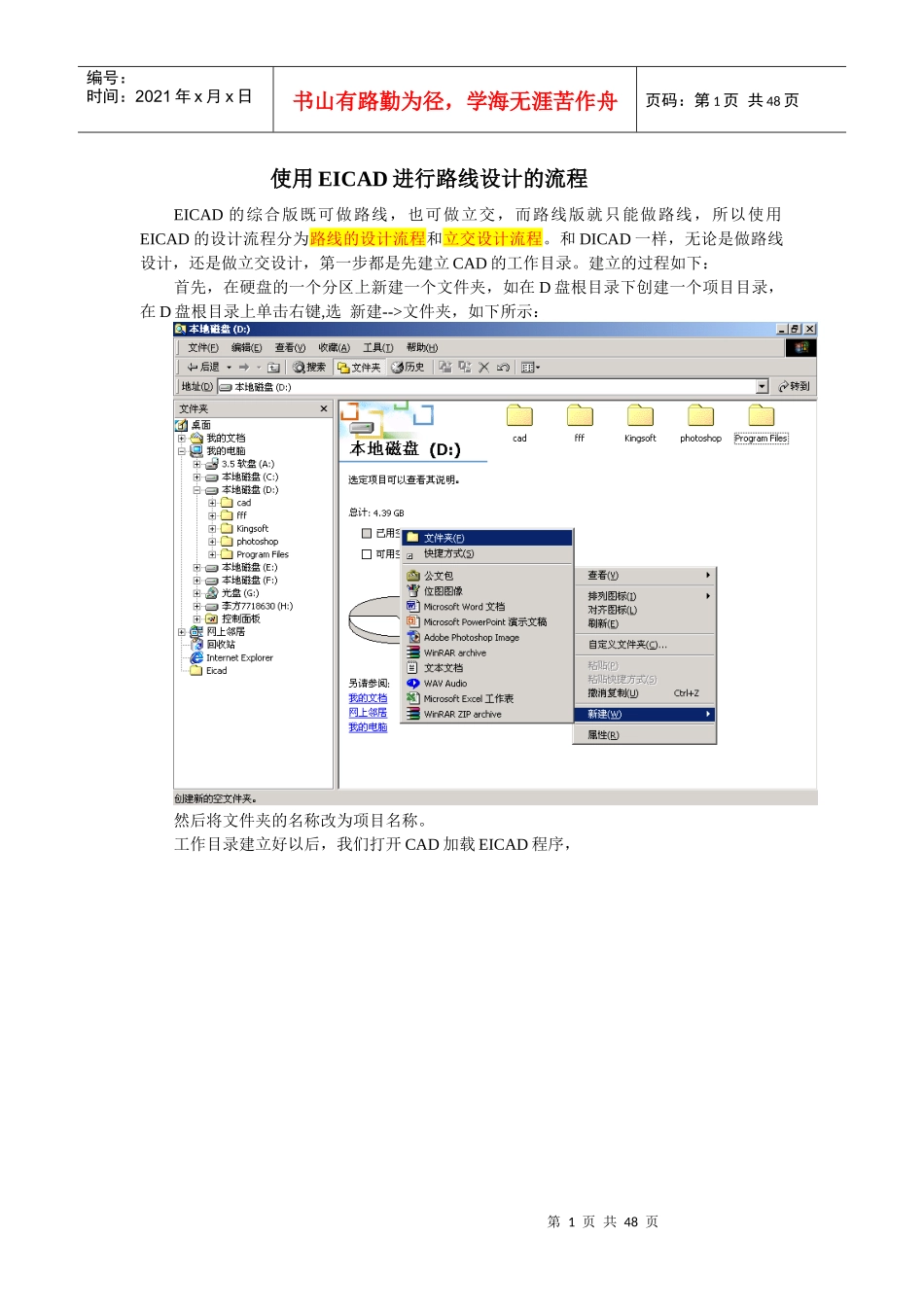

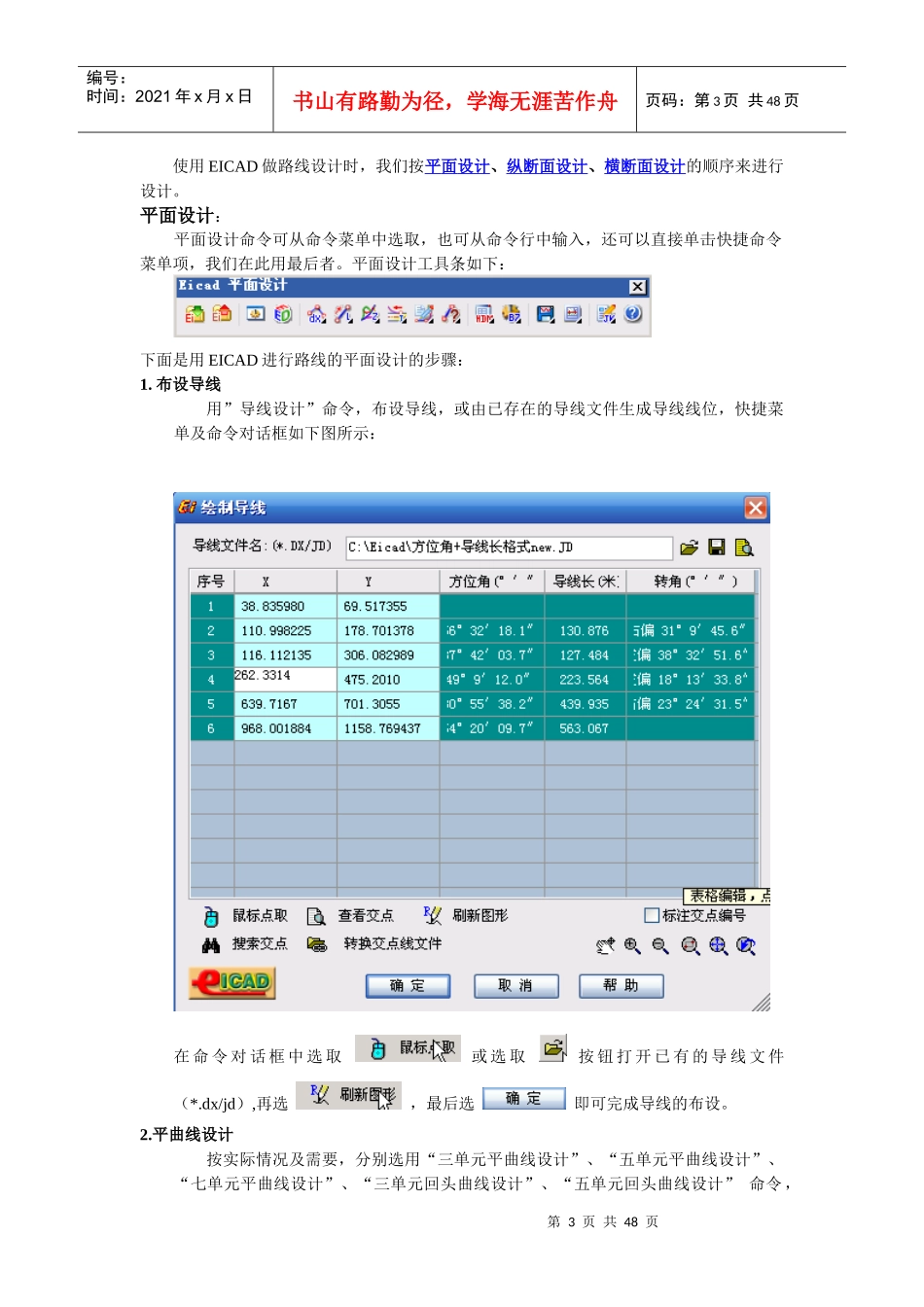

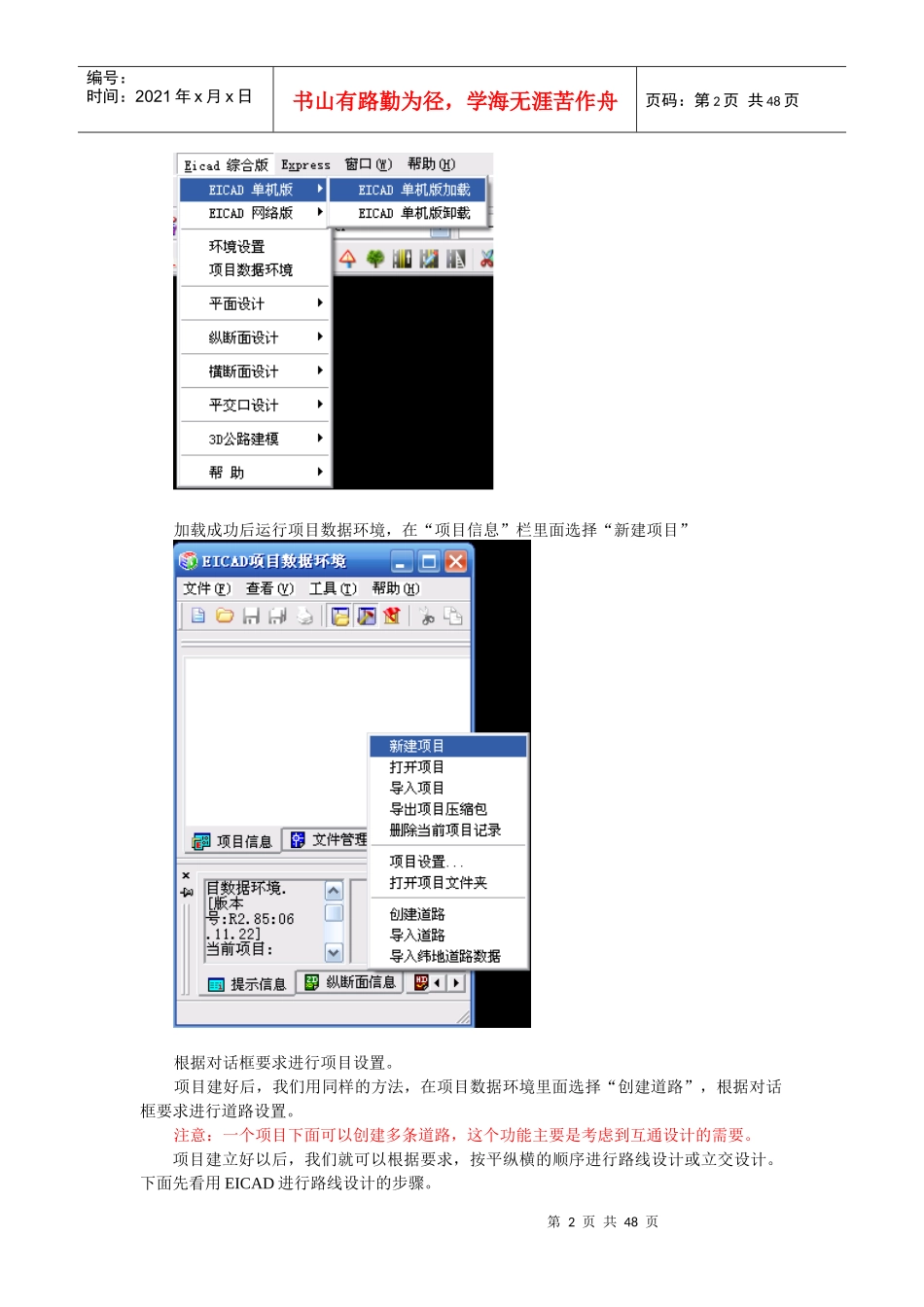

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页使用EICAD进行路线设计的流程EICAD的综合版既可做路线，也可做立交，而路线版就只能做路线，所以使用EICAD的设计流程分为路线的设计流程和立交设计流程。和DICAD一样，无论是做路线设计，还是做立交设计，第一步都是先建立CAD的工作目录。建立的过程如下：首先，在硬盘的一个分区上新建一个文件夹，如在D盘根目录下创建一个项目目录，在D盘根目录上单击右键,选新建-->文件夹，如下所示：然后将文件夹的名称改为项目名称。工作目录建立好以后，我们打开CAD加载EICAD程序，第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页加载成功后运行项目数据环境，在“项目信息”栏里面选择“新建项目”根据对话框要求进行项目设置。项目建好后，我们用同样的方法，在项目数据环境里面选择“创建道路”，根据对话框要求进行道路设置。注意：一个项目下面可以创建多条道路，这个功能主要是考虑到互通设计的需要。项目建立好以后，我们就可以根据要求，按平纵横的顺序进行路线设计或立交设计。下面先看用EICAD进行路线设计的步骤。第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页使用EICAD做路线设计时，我们按平面设计、纵断面设计、横断面设计的顺序来进行设计。平面设计：平面设计命令可从命令菜单中选取，也可从命令行中输入，还可以直接单击快捷命令菜单项，我们在此用最后者。平面设计工具条如下：下面是用EICAD进行路线的平面设计的步骤：1.布设导线用”导线设计”命令，布设导线，或由已存在的导线文件生成导线线位，快捷菜单及命令对话框如下图所示：在命令对话框中选取或选取按钮打开已有的导线文件（*.dx/jd）,再选，最后选即可完成导线的布设。2.平曲线设计按实际情况及需要，分别选用“三单元平曲线设计”、“五单元平曲线设计”、“七单元平曲线设计”、“三单元回头曲线设计”、“五单元回头曲线设计”命令，第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页设置合适的参数，完成平曲线的设计。“三单元平曲线设计”命令快捷菜单、命令对话框及参数如下图所示：通过按钮动态拖动或直接在编辑框中输入，取得合适的参数后，按即可。3.桩号初始化平曲线设计完成后，就可利用“桩号初始化”命令，设置相关的参数，给路线缚上桩号信息。命令快捷菜单及对话框如下所示：第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页设置相关参数后，按按钮。桩号初始化完成。注意：1、路线的起点桩号可以为任意值；2、路线名称是不同路线的区别，不同的路线有不同的名称后，在下面的的数据存储，和超高、横断面文件的生成时，将会根据所选的路线自动搜索出来，便于资料的对应。3、关于断链信息：在路线有断链时，要把复选按钮选上，然后在后的编辑框中填写断链，或先建立断链文件，断链文件的建立请参看断链文件的生成，然后把复选按钮选上，再通过后的按钮选取断链文件。4.路线标注接下来可进行路线的标注，包括交点标注、路线标注、十字坐标的标注等等。在进行标注之前，应先进行标注设置，用“标注设置”命令。命令快捷菜单及对话框如下：第6页共48页第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共48页设置好各参数后，按按钮。然后分别进行交点标注、路线标注、十字坐标标注等等。以下分别介绍：交点标注：命令快捷菜单及对话框如下：第7页共48页第6页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共48页在命令对话框中可对各参数进行调整，包括字型选择、表格布置，以及表格移动、旋转、删除等，还有表格的内容也可以通过下拉列表进行选择。在对参数调整后，按按钮即可得到调整后的标注，满意后按即可。路线标注：命令快捷菜单及对话框如下：第8页共48页第7页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共...
